工业防护型单开门电气柜体结构设计

在工业配电、车间设备控制、户外临时供电站点这类场景里，电气柜体的防护性能与内部安装适配性，直接决定了整套电气系统的运行稳定性，这款单开门结构的电气外壳，正是针对这类场景的实际安装需求做的结构设计。从实际使用场景来看，这类柜体常被安置在车间靠墙位置、设备旁侧的预留安装区，或是户外带简易遮雨的配电点位，需要兼顾内部元器件的安装空间、日常检修的操作便利性，以及对粉尘、溅水、轻微外力碰撞的防护能力。

设计过程中最先敲定的是整体的安装边界，柜体采用立式长方体结构，底部预留了标准的安装固定孔位，可直接与车间地面的预埋槽钢或是预制混凝土基座做螺栓固定，底部框架做了加高的翻边处理，避免地面清洁时的积水渗入柜体内部。柜体的侧板、顶板、背板都采用一体化折弯的钣金结构，拼接位置做了满焊打磨处理，所有焊缝位置都做了平整化处理，既避免焊接应力导致的板材变形，也能消除拼接缝隙带来的防护漏洞。

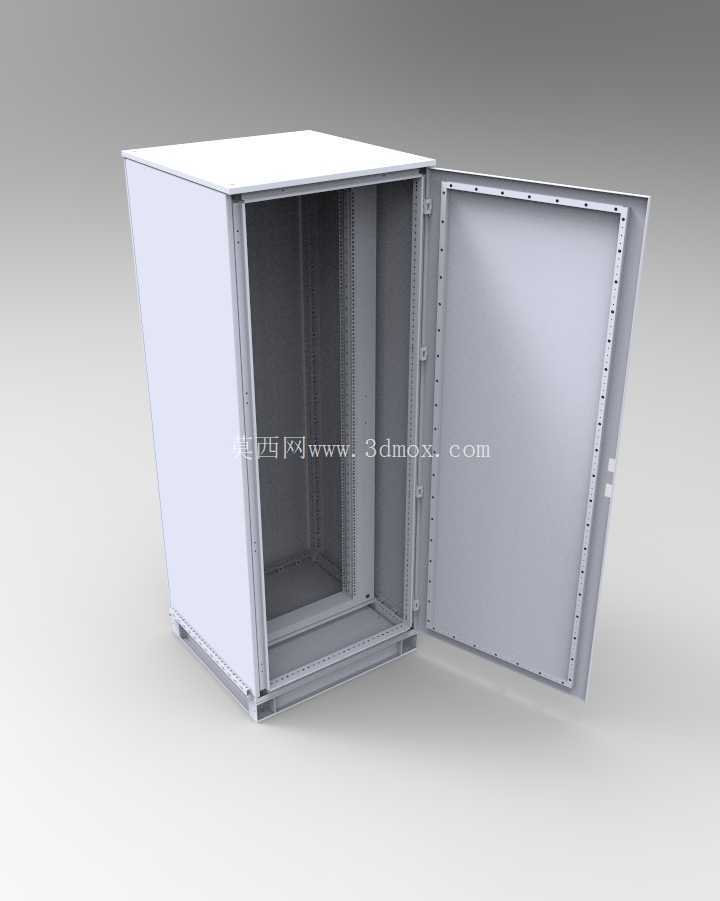

柜门部分采用单开门侧开结构，门体与柜体的连接采用多组合页均匀排布，沿着门体侧边等距安装，保证门体开关时的受力均匀，不会因为长期开关出现门体下垂、密封不严的问题。门体内侧一圈都预留了密封胶条的安装槽，装配时嵌入发泡橡胶密封胶条，柜门闭合后胶条被均匀压紧，能有效阻挡车间内的金属粉尘、切削液飞溅，或是户外场景下的雨水飘入。门体边缘做了向内的折弯扣边，闭合后扣边会完全覆盖柜体与门体的拼接缝隙，进一步提升防护等级，同时也能避免尖锐的板材边缘划伤检修人员。

柜体内部的两侧预留了通长的安装立柱，立柱上预冲了等距的模数化安装孔，适配市面上绝大多数标准电气元器件的安装尺寸，不管是安装断路器、接触器、PLC模块还是接线端子排，都可以直接通过安装螺丝固定在立柱上，不需要额外在柜体内部焊接支架，能大幅缩短现场装配的工时。立柱与柜体侧板之间预留了足够的走线空间，强弱电线路可以沿着两侧的空间分开排布，避免信号干扰，柜体的顶部和底部都预留了敲落孔，方便现场根据进出线的方向选择开孔位置，不用额外切割板材。

从结构强度的角度考虑，柜体的所有板材折弯处都做了合理的折弯半径处理，避免折弯处出现应力集中导致的板材开裂，柜体的顶部做了微倾斜的顶盖设计，避免顶部积灰或是积水，顶盖与柜体主体的连接采用可拆卸螺丝固定，后期如果需要从顶部安装大型元器件，也可以拆下顶盖进行操作。柜门的锁具位置做了局部加强处理，避免长期开关锁具导致门体局部变形，锁具采用标准的工业柜锁，可根据使用需求更换为机械锁、电磁锁等不同类型的锁具，适配不同场景的权限管理需求。

在实际选型应用时，这类柜体可以根据内部安装元器件的总发热量，选择在侧板或是顶部加装通风散热组件，柜体的预留安装位已经提前做了结构加强，不需要额外做支撑结构就能直接安装散热风扇或是通风过滤网组。针对户外使用的场景，也可以在柜体表面额外做户外级喷塑处理，提升抗紫外线、抗腐蚀的能力，整体结构的模块化设计也方便后续的功能扩展，不管是加装观察窗、操作按钮面板，还是在柜内加装安装层板，都不需要对主体结构做破坏性改动。

从三维建模的角度来看，这款柜体的结构完全遵循钣金加工的工艺要求，所有折弯边的尺寸、孔位的排布都符合常规钣金厂的加工精度要求，没有设计无法加工的倒扣结构或是特殊工艺要求，建模时所有的配合间隙都预留了合理的公差范围，保证实际加工装配时，柜门开关顺畅，密封胶条的压缩量处于合理区间，既不会因为间隙过大导致密封失效，也不会因为间隙过小导致柜门闭合困难。
