Tevo龙卷风3D打印机挤出机模块结构

在桌面级FDM熔融沉积成型设备的核心功能部件中，挤出模块承担着耗材输送、熔融压力建立的核心作用，直接决定打印过程的送料精度、回抽响应速度以及长时间打印的稳定性。本次拆解呈现的Tevo龙卷风配套挤出机模块，是针对近程挤出架构优化的一体化送料挤出单元，主要适配桌面级DIY改装机型、入门级工业FDM设备的打印头升级场景，在小批量零件打样、创客创意制作、教学实训设备搭建等场景中，能够匹配PLA、ABS、PETG等多种常规3D打印耗材的送料需求。

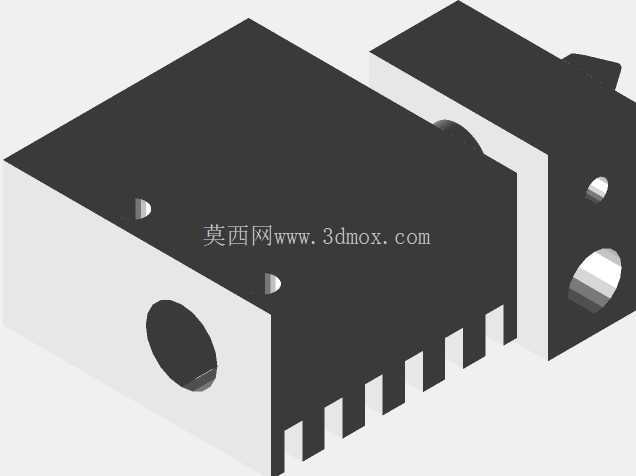

从实际功能逻辑来看，该模块整合了耗材驱动进给、散热鳍片、喉管安装定位三个核心功能区段，区别于远程挤出机将送料机构布置在设备机架端的设计，近程架构的挤出模块直接固定在打印头运动滑台上，送料齿轮到喷嘴的耗材路径长度被压缩到最短，能够大幅降低回抽动作的响应延迟，减少打印过程中的拉丝、漏料缺陷，尤其适合打印TPU等柔性耗材时避免耗材弯折卡滞的问题。模块的主体结构采用分体式装配设计，黑色区段为一体化成型的散热鳍片基座，侧面排布的等距矩形齿槽是被动散热的核心结构，不需要额外加装散热风扇即可维持喉管上部的温度低于耗材玻璃化转变温度，避免耗材提前软化膨胀造成的堵头故障；白色区段为送料齿轮的安装腔体与安装定位基准面，预留的圆形通孔为耗材进给通道，通道内径匹配1.75mm直径的常规打印耗材，内壁做了光滑倒角处理，减少耗材进给过程中的摩擦阻力。

从设计思路层面分析，该模块的结构做了多处面向实际装配维护的优化：首先是安装基准面采用平面度较高的一体化铣削成型面，两个对称布置的安装孔位匹配标准20mm间距的铝型材滑台安装规格，不需要额外制作转接件即可直接固定在常规十字轴、龙门结构的3D打印机X轴滑台上，安装边界的整体外轮廓尺寸控制在紧凑范围内，不会和打印平台、自动调平传感器等周边部件产生运动干涉；其次是送料腔体的侧面预留了快拆压杆的安装槽位，日常维护清理堵头、更换耗材时不需要完全拆解模块即可打开压料臂，操作效率比传统螺栓固定的挤出结构提升明显；散热鳍片的齿高、齿间距经过匹配计算，在保证散热面积足够的前提下控制了整体重量，降低打印头运动过程中的惯性负载，减少高速打印时的振纹问题。

在实际选型适配过程中，需要注意该模块的喉管安装位为标准M6螺纹接口，可直接匹配市面通用的E3D系列热端喷嘴组件，不需要单独定制非标配件；模块的进料口位置做了喇叭口导向设计，穿入耗材时不需要精准对位即可顺利送入送料齿轮的咬合区间，降低新手用户的操作门槛。从长期使用的可靠性角度来看，该模块的送料齿轮咬合面做了滚花处理，和耗材接触时的摩擦力足够，长时间打印不会出现送料打滑、耗材磨屑堆积的问题；整体结构没有薄壁易损的脆弱结构，日常拆装维护时不容易出现开裂、滑牙等故障，适合设备长时间连续运行的使用需求。在设备改装场景中，该模块也可以作为通用近程挤出单元适配其他同规格的FDM机型，只需要匹配对应的步进电机安装孔位即可完成替换，不需要对设备的固件参数做大幅度调整，送料步进电机的安装位匹配标准42型步进电机的安装尺寸，孔位公差控制在合理范围内，装配时不需要额外做锉修调整即可顺利对位。
