Ender3打印机喷嘴清洁刷及配套刷架结构

在桌面级FDM3D打印的日常作业流程里，喷嘴残料清理是影响打印成品良率的关键环节，不少操作人员在换料、打印首层前都需要手动擦拭喷嘴，不仅容易被高温喷嘴烫伤，残留的熔融耗材还容易滴落在打印平台上造成首层翘边、模型底部凸起等问题，这套适配Ender3机型的清洁刷与刷架结构，就是针对桌面级设备日常维护的痛点设计的配套功能组件。

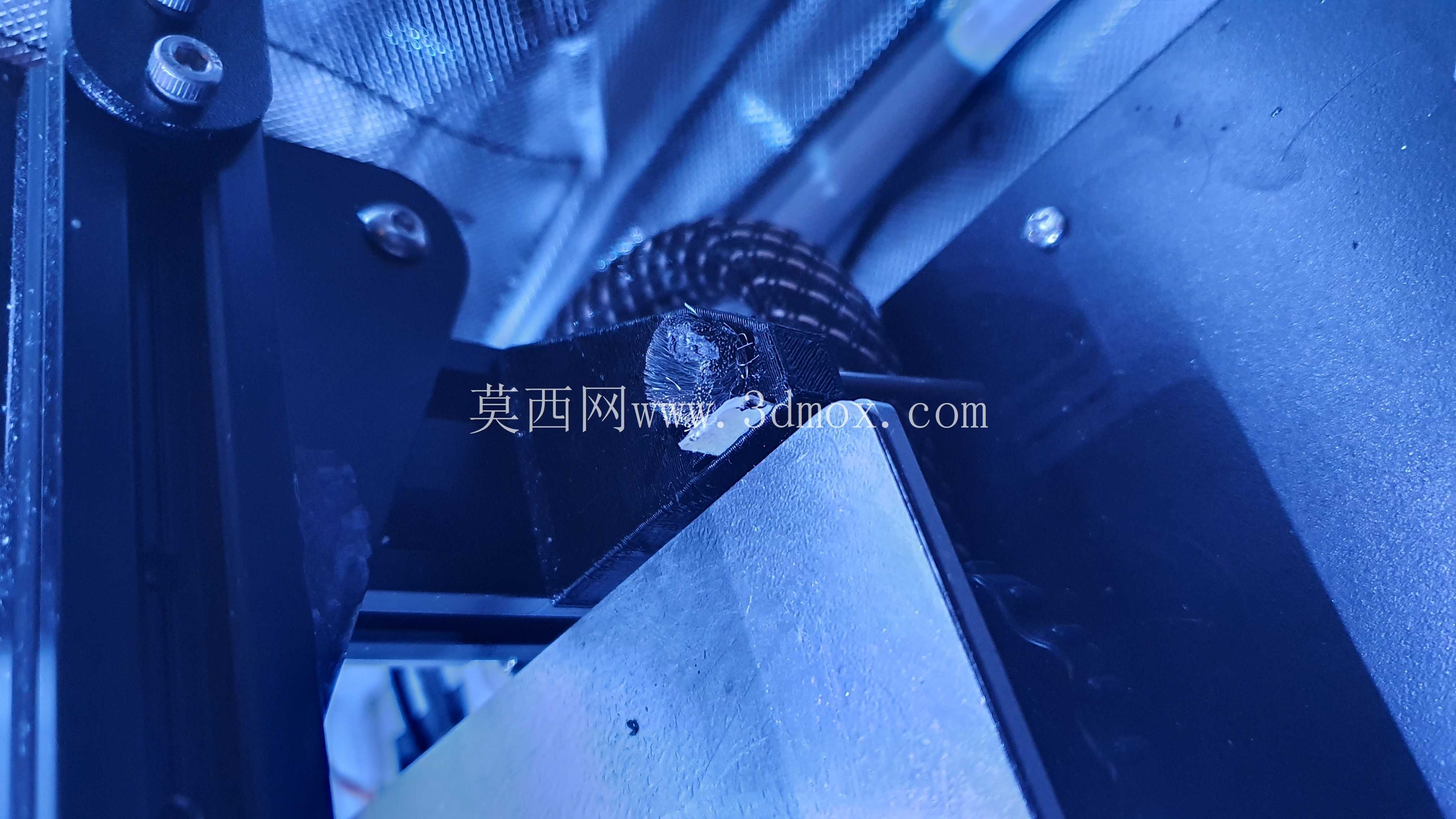

从实际安装边界来看，这套组件的安装位置选在X轴运动行程的边缘区域，对应gcode中X坐标235/245的位置区间，不会干涉打印平台的正常成型范围，也不会和X轴的限位开关、传动皮带产生运动干涉，安装时不需要对原有设备的机身结构做打孔、裁切等破坏性改动，直接利用型材槽位的预留间隙或者原有螺丝位就能完成固定，整体安装后的突出高度控制在喷嘴运动的安全行程内，Z轴回零、平台调平的动作都不会和组件产生碰撞。

设计过程中优先考虑了耗材替换的便捷性，刷头部分没有采用一体化不可拆分的结构，而是预留了通用的夹持位，日常使用时可以选用迷你研磨机配套的毛刷头，也可以根据实际清洁需求替换成0.6毫米厚的nomex高温纸，甚至可以根据常用耗材的特性更换其他耐热材料或者带涂层的擦拭片，不需要整体更换整个刷架就能适配不同的清洁场景，比如打印PLA这类低温耗材时可以用普通毛刷，打印PETG、ABS这类高温高粘性耗材时就更换成耐高温的擦拭片，保证清洁效果的同时降低后续的使用成本。

功能逻辑上这套组件适配自动清洁的动作流程，不需要人工手动操作，打印开始前或者换料完成后，设备会按照预设的运动路径，将喷嘴移动到擦拭器旁边，先通过刷头刮除喷嘴外侧附着的半熔融残料，再通过高温纸擦拭掉喷嘴底部的残留耗材，整个清洁过程的高度可以根据实际安装位置做微调，避免刷头过度挤压喷嘴造成位置偏移，也不会因为距离太远擦不到残料。针对不同耗材的粘附特性，动作路径也可以做对应调整，比如清洁粘性较强的耗材时，可以让打印头小幅抬起后重复一次擦拭动作，或者让喷嘴沿相反方向再通过一次刷头，确保残料被完全刮除，清洁完成后打印头直接抬升回到打印起始位置，整个过程不需要人工干预，能有效避免手动擦拭带来的烫伤风险，也能减少残料滴落对打印平台的污染。

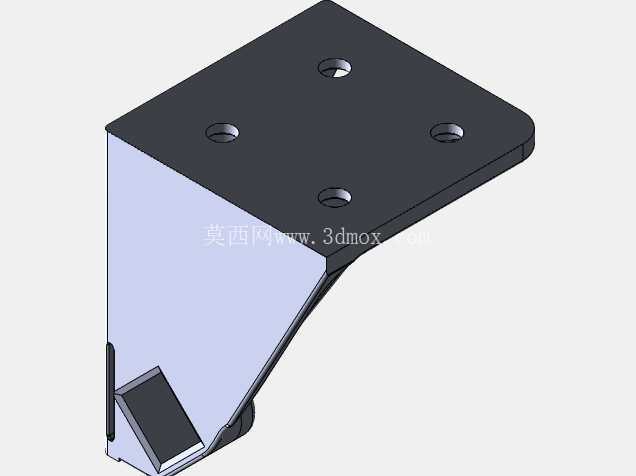

从结构细节来看，刷架的夹持结构做了防滑处理，长时间受喷嘴高温辐射也不会出现刷头松动移位的问题，刷架的底座做了加宽处理，安装后不会因为X轴的快速往复运动出现晃动，刷头的安装角度做了倾斜设计，刮除残料时残料会顺着倾斜面掉落到下方的收集区域，不会堆积在刷架上影响后续的清洁效果，整个组件的结构没有复杂的曲面或者薄壁结构，用户也可以直接用桌面级3D打印机自行打印刷架部分，替换磨损的刷头就能持续使用，不需要采购整套替换件。

在实际生产场景中，这类自动清洁结构能大幅减少多批次连续打印时的人工干预频次，尤其是在无人值守的批量打印作业中，能有效避免因为喷嘴残料堆积造成的堵头、首层粘附不良等问题，相比传统的手动清洁方式，固定位置的清洁刷也能避免擦拭耗材随意丢弃造成的平台污染，清洁下来的残料会集中落在刷架下方的固定区域，日常清理设备时只需要定期收集这部分残料即可，能有效提升设备日常维护的效率。
