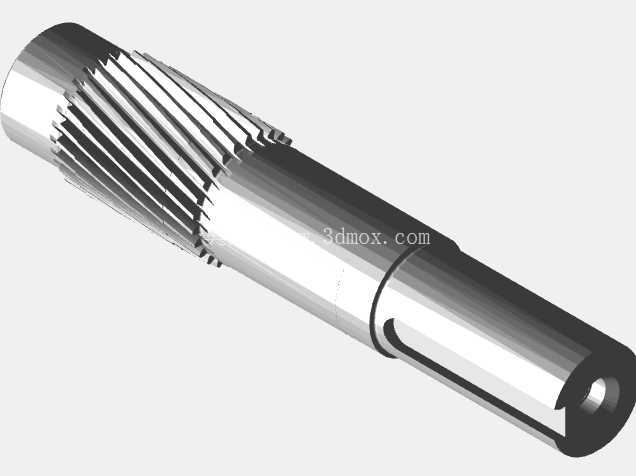

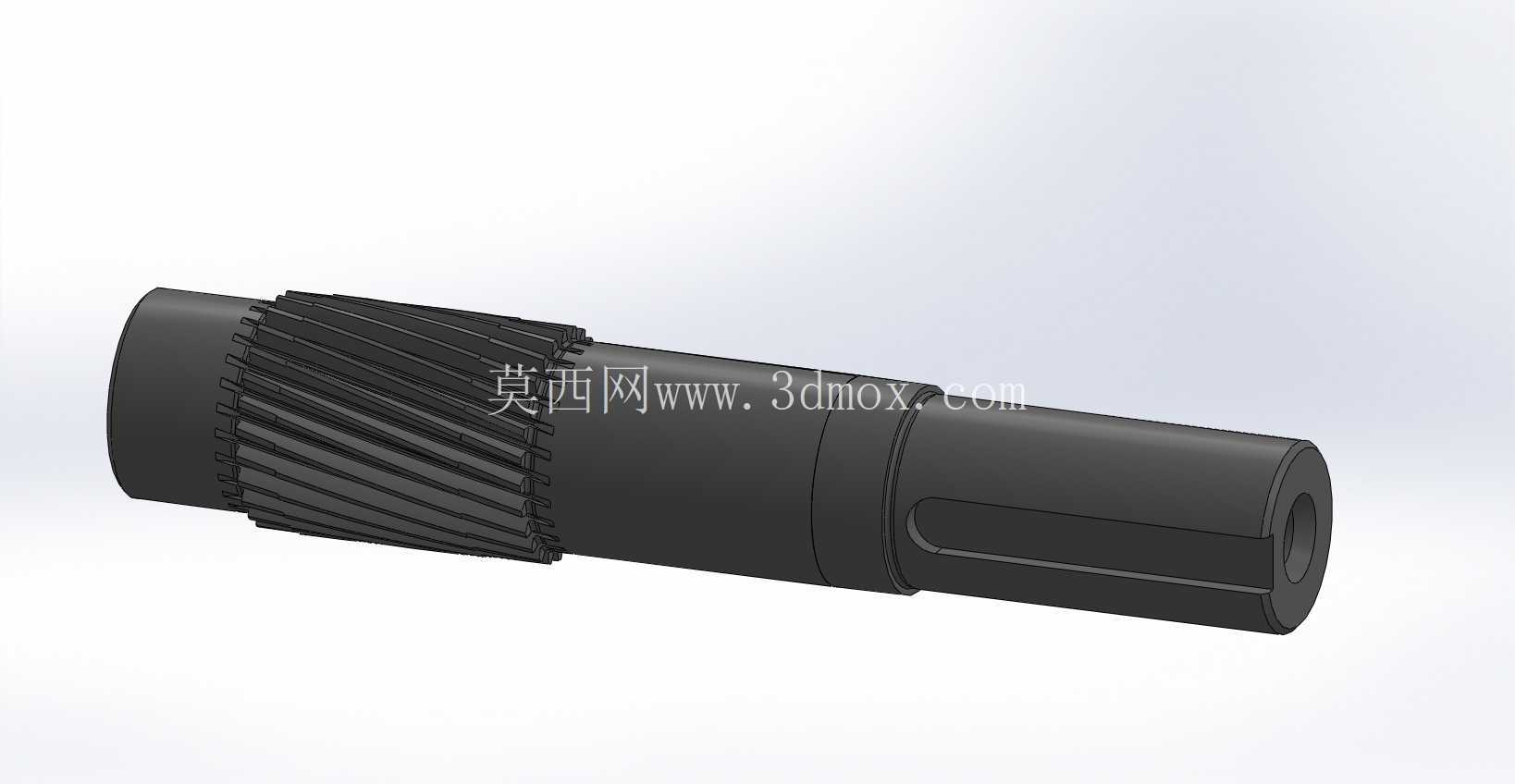

带键槽斜齿轴小齿轮传动构件

　　在中小功率平行轴传动场景中，这类带集成轴体的斜齿小齿轮是动力传递路径里的核心啮合零件，常见于小型减速箱、电动工具传动端、轻工设备进给机构这类对传动平稳性有一定要求的工位，相比直齿圆柱齿轮啮合，斜齿结构在啮合过程中是齿面逐步接触再逐步脱离，不会出现整齿突然切入切出的冲击，运行时的噪音与动载荷表现更优，适合转速中等、载荷存在小幅波动的传动链路。从结构设计逻辑来看，将小齿轮与传动轴做成一体化结构，省去了齿轮与轴之间的键连接或者过盈配合装配环节，一方面能避免装配间隙带来的传动回差，另一方面在径向安装空间受限的场景下，集成式结构不需要额外预留齿轮轮毂的装配位置，能有效压缩传动组件的径向尺寸，适配紧凑化的设备内部布局。

　　轴段上加工的平键槽是动力输出端的连接结构，用来和配套的传动轮、联轴器或者执行件实现周向固定，传递扭矩的时候不会出现轴与连接件的相对转动，键槽的位置选在远离齿轮啮合段的光轴区域，避开了轴上的应力集中高发区，不会因为键槽的切削加工削弱齿轮啮合段的轴体强度。齿部的螺旋角选择15度是兼顾轴向力与啮合重合度的折中方案，螺旋角过小的话斜齿的平稳性优势无法充分发挥，螺旋角过大则会导致啮合时产生过大的轴向推力，对支撑轴承的轴向承载能力提出过高要求，15度的螺旋角在常规深沟球轴承或者角接触球轴承的承载范围内，不需要额外增设复杂的止推结构就能满足使用需求。

　　齿向的修形参数匹配常规的渐开线圆柱齿轮精度等级，能补偿轴体受载后的微小弯曲变形以及装配时的少量同轴度误差，避免出现齿端偏载导致的局部齿面磨损过快问题。轴体的两端结构做了差异化设计，齿轮段靠近轴的一端，方便啮合时的润滑油顺着轴肩回流到箱体内，不会出现油液在轴端堆积渗漏的情况，另一端的空心轴孔设计既可以减轻整个构件的重量，降低转动时的转动惯量，让启停阶段的动态响应更灵敏，也能作为穿线或者通油的通道，适配部分需要中心走线或者轴心润滑的特殊设备结构。

　　安装边界上，轴体的光轴段直径统一，方便选配标准规格的滚动轴承作为支撑，两个支撑轴承的跨距参考轴的挠度计算值设定，能保证齿轮啮合段在额定载荷下的挠曲变形量控制在齿侧间隙允许的范围内，不会因为轴变形导致啮合卡滞或者齿面接触应力超标。这类集成式轴齿轮在装配时不需要额外做齿轮与轴的同轴度找正，只要保证两端轴承位的加工同轴度就能满足啮合精度要求，能降低现场装配的调试难度，适合批量生产的标准化传动组件使用，在日常维护中也不需要检查齿轮与轴的连接松动问题，只需要关注齿面磨损情况与轴承游隙变化即可。齿部的参数选择匹配常用的减速比搭配，作为主动小齿轮使用时能和大模数的从动斜齿轮形成稳定的传动比，动力输入可以通过轴端的键连接直接接入，也可以通过轴端的联轴器连接驱动电机输出端，适配不同的安装布局需求。
