直列五缸发动机偏置曲柄销曲轴结构

在直列五缸内燃机的动力总成开发中，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构设计直接决定了整机的运转平顺性、NVH表现与服役寿命。这款针对直列五缸机型开发的曲轴，采用了偏置曲柄销的布置方案，区别于传统同轴曲柄销的设计逻辑，在初始结构规划阶段就围绕五缸机的点火间隔特性做了动平衡配重的匹配计算。从实际装机场景来看，这类曲轴主要适配排量在2.3L-3.2L区间的直列五缸汽柴油发动机，覆盖乘用车辆、轻型商用载具以及部分非道路移动机械的动力单元，在日常运转过程中需要持续承受活塞连杆组传递的爆发压力冲击，同时还要抵消不同缸体做功时产生的交变弯矩，因此在结构设计阶段就对各轴颈的过渡圆角、配重块的轮廓做了反复迭代。

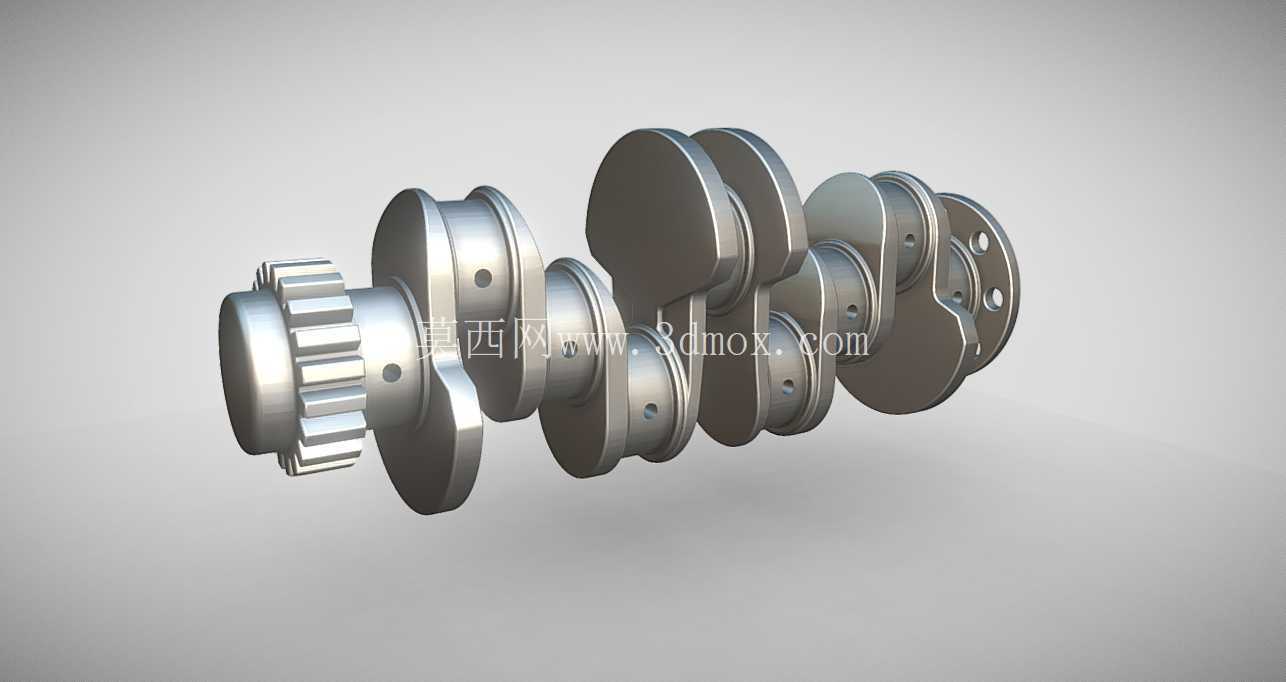

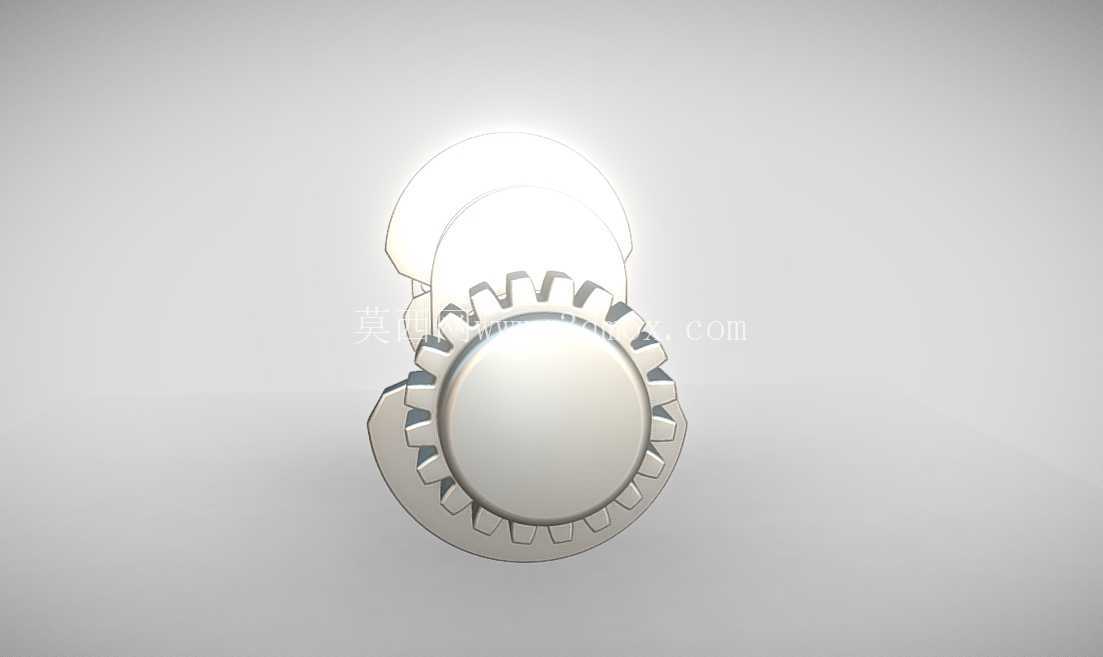

从功能特性上看，这款曲轴的前端集成了正时驱动齿轮结构，可直接与正时系统的传动齿啮合，无需额外加装连接法兰，既压缩了前端轮系的轴向安装空间，也减少了传动链路的连接间隙，能够降低正时传动过程中的冲击噪音。主轴颈与连杆轴颈的表面均做了硬化处理，轴颈的圆柱度、同轴度公差控制在微米级，能够保证与轴瓦配合时的油膜均匀建立，避免偏磨导致的早期失效。偏置曲柄销的设计是这款结构的核心特点，通过将各缸对应的曲柄销按照特定角度偏移布置，能够抵消五缸机做功时产生的一阶、二阶往复惯性力，不需要额外加装双平衡轴结构就能实现较好的振动抑制效果，既降低了整机的零部件数量，也减少了动力传输过程中的机械损耗。

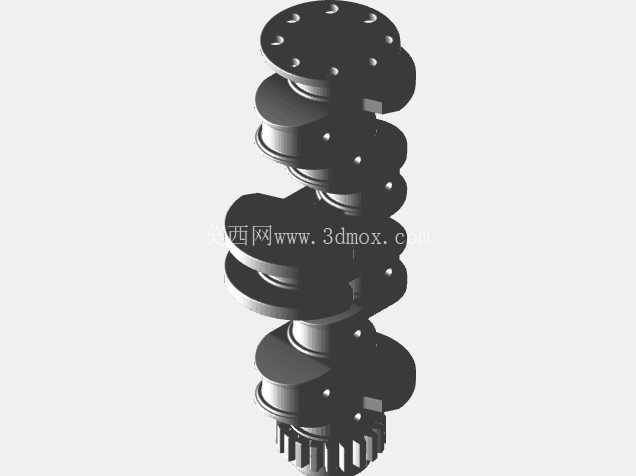

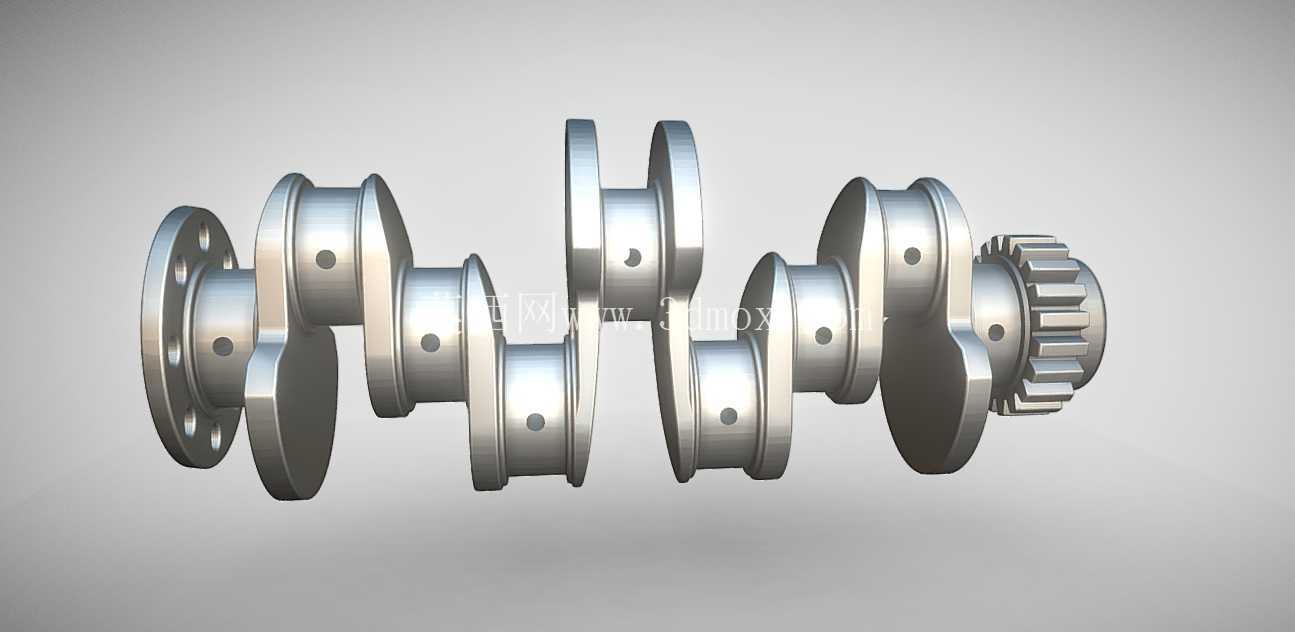

在安装边界的设计上，这款曲轴的轴向尺寸严格匹配直列五缸发动机的缸体长度，各主轴颈的直径、相邻主轴颈的中心距完全对应缸体主轴承座的安装孔位，后端的法兰盘结构适配飞轮与离合器总成的安装孔位，能够直接完成与传动系统的对接，不需要做额外的转接加工。曲轴上的润滑油道采用斜向交叉钻孔的布置方式，从主油道引入的压力润滑油能够通过内部油道直接输送到各连杆轴颈位置，保证高转速工况下连杆轴瓦与轴颈之间的润滑充分，同时油道的转角位置均做了圆弧过渡处理，避免应力集中导致的油道开裂风险。配重块的轮廓采用了非对称的异形设计，在满足动平衡配重需求的前提下，尽可能缩减了配重块的旋转半径，避免曲轴运转过程中与缸体内部的加强筋、机油挡板等结构发生运动干涉，同时也降低了曲轴自身的转动惯量，让发动机的转速响应更加灵敏。

从实际工程验证的角度来看，这类偏置曲柄销曲轴在台架测试中，能够在额定转速区间内将整机的振动加速度控制在较低水平，相比传统同排量直列五缸发动机采用的同轴曲柄销曲轴，怠速工况下的整机振动幅度降低近三成，全负荷工况下的曲轴扭转形变量也控制在设计允许的阈值内。在结构建模过程中，各特征的建模逻辑完全遵循实际加工工艺要求，轴颈的退刀槽、齿轮的齿形参数、法兰盘的螺栓孔位置都与实际量产部件保持一致，能够直接用于后续的有限元强度分析、运动学仿真以及加工工艺的编制，也可以作为教学场景下讲解曲柄连杆机构运动原理、发动机动平衡设计的具象参考模型。
