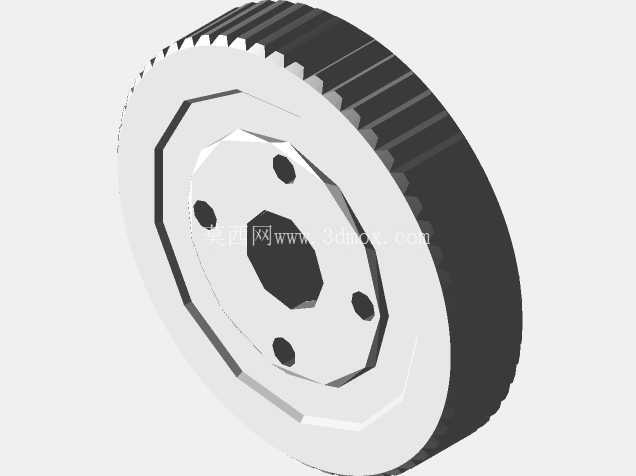

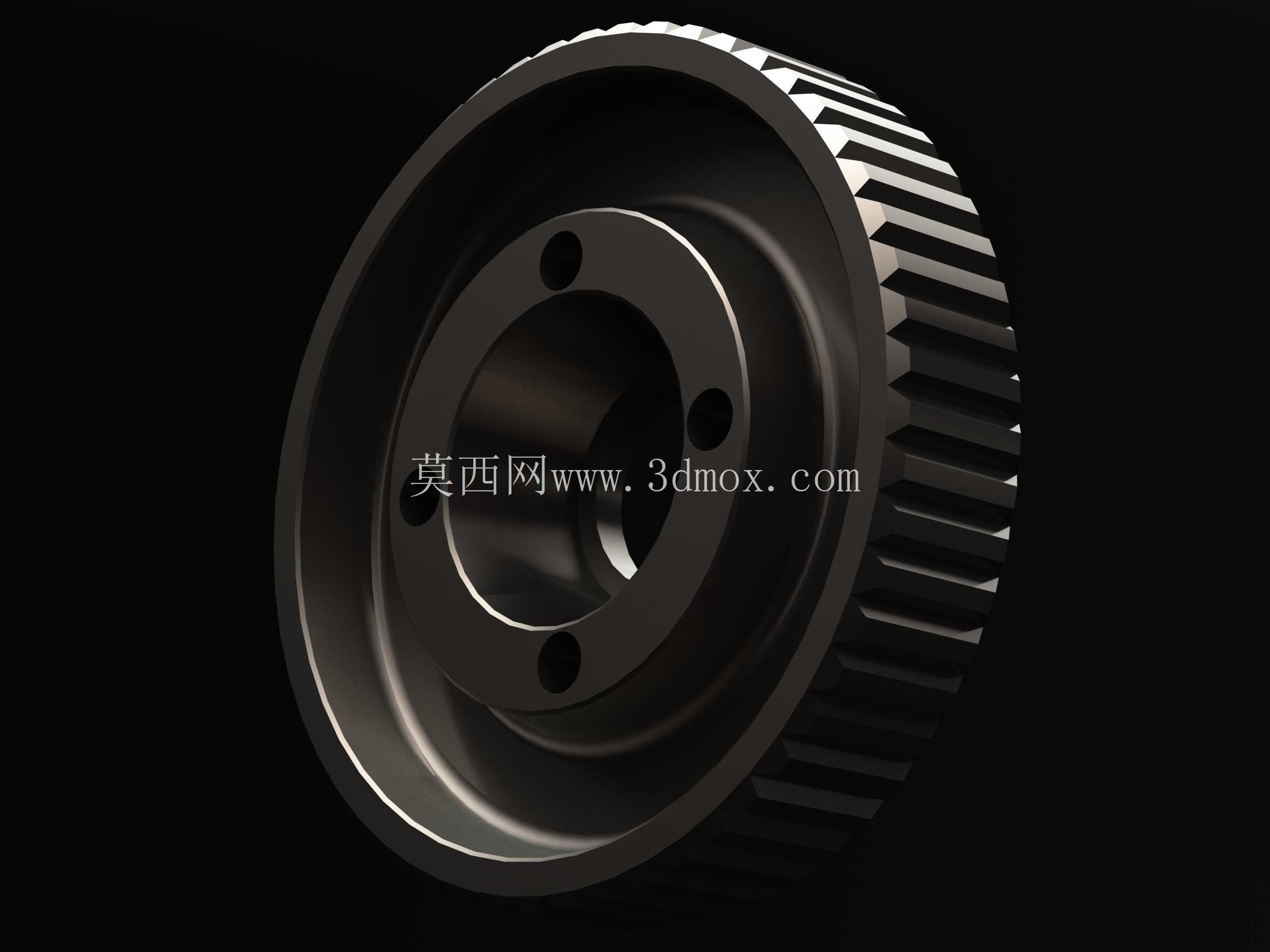

四鞋适配低多边形铝制赛车飞轮结构

　　在小型竞速车辆的动力传动链路里，飞轮是衔接动力输出与负载传递的核心转动部件，这款适配四组鞋式安装结构的铝制赛车飞轮，主要面向小排量迷你竞速车型、改装遥控赛车的动力系统配套使用，日常工况下需要承接动力端输出的脉动扭矩，通过自身转动惯量平抑曲轴输出的转速波动，让动力传递过程更平顺，避免传动系统因瞬时扭矩冲击出现打齿、连接松脱等故障。从实际装车的适配场景来看，这类小尺寸飞轮多用于轮径偏小的迷你竞速赛车，尤其是采用鞋式离合安装结构的车型，安装时不需要额外加工转接法兰，直接通过端面的四个定位孔与离合组件对位锁紧即可，能大幅减少改装环节的加工工作量，适配市面上多数同安装规格的迷你赛车动力套件。设计阶段优先考虑了轻量化需求，整体采用铝合金材质加工，相比同尺寸钢制飞轮能降低60%以上的转动惯量，让车辆加速响应更灵敏，同时铝合金本身的导热性能优异，长时间高转速运转时能快速把离合片摩擦产生的热量传导出去，避免离合组件因高温出现烧蚀、打滑的问题。结构上外圈做了等距齿形设计，这些齿形结构一方面可以作为转速检测的触发齿，配合霍尔传感器实时采集飞轮转速，为动力系统的电控单元提供转速反馈信号，另一方面也能在转动过程中带动周边气流流动，强化飞轮腔室的空气对流，辅助降低腔室内的工作温度。

　　端面的四个安装孔采用等角度分布设计，孔位的位置度公差控制在0.02毫米以内，保证安装后飞轮的回转同轴度，避免高转速下出现动平衡超差引发的整车震动问题，中心的通孔是动力输入轴的穿过位，孔壁的尺寸公差按照过渡配合设计，装配时既能保证轴与飞轮的同轴定位，也不会因为过盈量过大导致装配困难。尺寸参数上，飞轮的整体外径为15毫米，轴向厚度为6.35毫米，这个尺寸边界刚好适配迷你赛车的动力舱安装空间，不会和周边的车架、离合护罩产生运动干涉，安装时只需要保证飞轮端面与动力轴的垂直度，锁紧固定螺栓后就能完成装配，不需要额外做动平衡校准，因为零件在设计阶段已经通过结构对称优化，把不平衡量控制在允许范围内。

　　从实际使用的工况角度考虑，飞轮的齿形端面做了轻微的倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员，另一方面也能减少齿尖的应力集中，防止高转速下齿尖出现崩裂的问题，飞轮的主体盘面做了等厚设计，在保证结构强度的前提下尽可能去除多余材料，进一步降低整体重量，让发动机的动力更多用于驱动车辆前进，而不是消耗在飞轮自身的转动加速上。这类小尺寸铝制飞轮在改装迷你赛车的场景里，替换原厂的钢制飞轮后，能明显感觉到车辆的油门响应速度变快，收油再给油的动力衔接更直接，尤其是在连续过弯需要频繁调整动力输出的赛道场景下，更小的转动惯量能让车手更精准地控制动力输出的时机，减少动力迟滞带来的操控误差。

　　设计过程中也充分考虑了压铸生产的工艺可行性，所有的转角位置都做了适配压铸工艺的圆角处理，避免出现尖角导致的压铸填充不良、模具寿命缩短的问题，拔模角度按照铝合金压铸的常规要求设置，保证零件压铸成型后能顺利脱模，减少后续机加工的工序量，适合批量生产来配套整车组装的需求。安装边界方面，飞轮装配后轴向的突出量控制在2毫米以内，和周边离合组件的间隙保持在0.5毫米左右，既不会因为间隙过大导致离合结合行程变长，也不会因为间隙过小出现运转摩擦的问题，中心孔的倒角设计也能让动力轴插入时更顺畅，降低装配时的对位难度，即使是没有专业装配工具的改装爱好者，也能借助简单的工具完成零件的更换安装。
