带齿圈发动机飞轮机械结构设计

在往复式内燃机的动力输出端，飞轮是不可或缺的核心旋转部件，这套带启动齿圈的飞轮结构，主要适配小排量四冲程汽油机的动力传递需求，日常应用覆盖乘用车动力总成、小型通用发电机组、园林机械动力端等场景。从实际功能来看，飞轮依靠自身较大的转动惯量，存储发动机做功冲程产生的多余旋转能量，在排气、进气、压缩三个非做功冲程释放能量，维持曲轴旋转的角速度均匀性，降低动力输出端的转速波动，同时抵消活塞连杆组往复运动产生的一阶、二阶惯性力振动，让动力输出更平顺。除此之外，飞轮外缘集成的启动齿圈，会和启动电机的驱动齿轮啮合，承接启动电机的初始扭矩，带动曲轴从静止状态越过压缩上止点，完成发动机的启动过程；飞轮端面的安装孔位，还承担着和离合器压盘、从动盘的连接作用，把曲轴输出的扭矩传递给传动系统。

设计这套飞轮结构时，首先要匹配对应机型的曲轴后端输出法兰尺寸，中心定位孔的公差带选取H7级精度，保证和曲轴法兰定位轴颈的过渡配合，避免高速旋转时出现同轴度偏差带来的动不平衡问题。飞轮本体的材质选用灰铸铁HT250，这种材质具备较好的减震性能，成本可控且铸造工艺性优良，适合批量生产；外缘的启动齿圈采用45号钢锻造后经高频淬火处理，齿面硬度达到HRC45-55，保证和启动电机齿轮反复啮合时的耐磨性能，齿圈和飞轮本体采用过盈配合装配，加热齿圈后套装到飞轮外缘的定位台阶上，冷却后即可实现牢固连接，避免启动时齿圈打滑移位。

尺寸设计层面，飞轮的外径尺寸需要匹配发动机舱的安装边界，不能和离合器壳体、启动电机安装位发生运动干涉，齿圈的模数选取2.5，齿数根据启动电机的转速比、发动机启动阻力矩确定，保证启动时电机的输出扭矩足够带动曲轴转动。飞轮端面上的螺栓孔分为两组，一组是和曲轴法兰连接的固定孔，孔位分布和曲轴后端法兰的螺纹孔完全对应，采用铰制孔设计保证连接精度；另一组是离合器压盘的安装孔，孔位分布匹配对应型号离合器压盘的安装尺寸，同时在飞轮和离合器从动盘接触的端面上，设计有平整的摩擦工作面，表面粗糙度控制在Ra1.6以内，平面度公差不超过0.05mm，保证离合器结合时动力传递平稳，不会出现打滑、抖动的问题。

结构细节上，飞轮本体上设计了多组均匀分布的减重孔，这些减重孔在不降低整体结构强度、不影响转动惯量储备的前提下，尽可能降低飞轮的整体质量，减少曲轴的旋转惯量负载，同时这些减重孔也可以作为动平衡校正时的去重位置，飞轮加工完成后需要做动平衡测试，剩余不平衡量控制在允许范围内，避免发动机高速运转时出现异常振动。飞轮靠近曲轴的一侧设计有信号齿圈位置，可以配套曲轴位置传感器，为发动机电控系统提供曲轴转角、转速信号，保证点火、喷油正时的准确性。

安装边界方面，飞轮装配到曲轴后端后，轴向定位依靠曲轴法兰的台阶面，轴向窜动量控制在0.1-0.3mm之间，齿圈和启动电机驱动齿轮的啮合间隙保持在0.2-0.5mm，间隙过大会导致启动时打齿异响，间隙过小则会出现齿轮卡滞、磨损加剧的问题。飞轮的摩擦工作面在长期使用后如果出现磨损沟槽、烧蚀、平面度超差的情况，会导致离合器打滑、起步抖动，设计时也预留了一定的加工余量，允许维修时对工作面进行少量车削修复，但修复后飞轮的总厚度不能低于设计下限，否则会影响离合器的压紧行程，导致离合器分离不彻底。

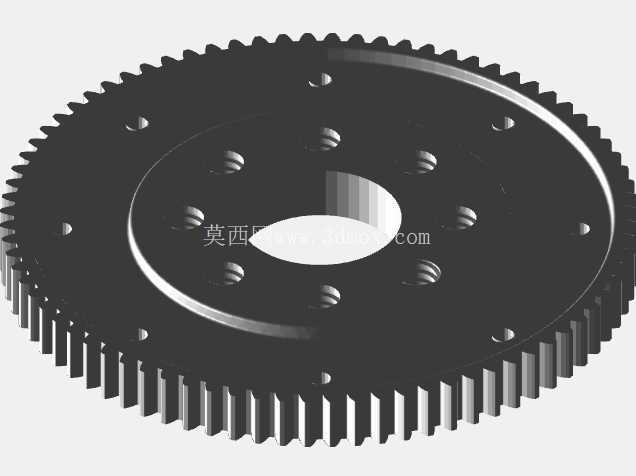

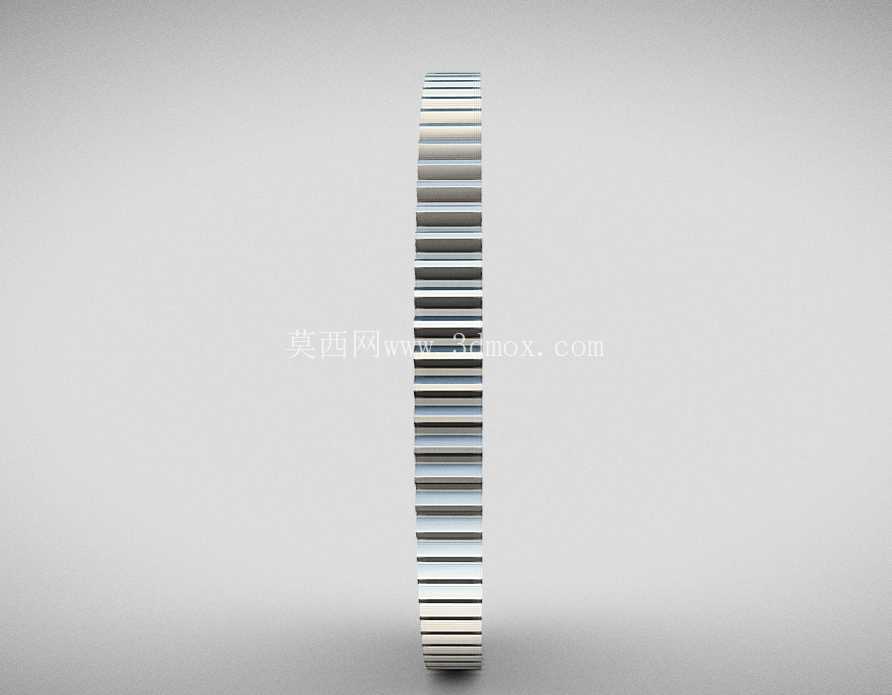

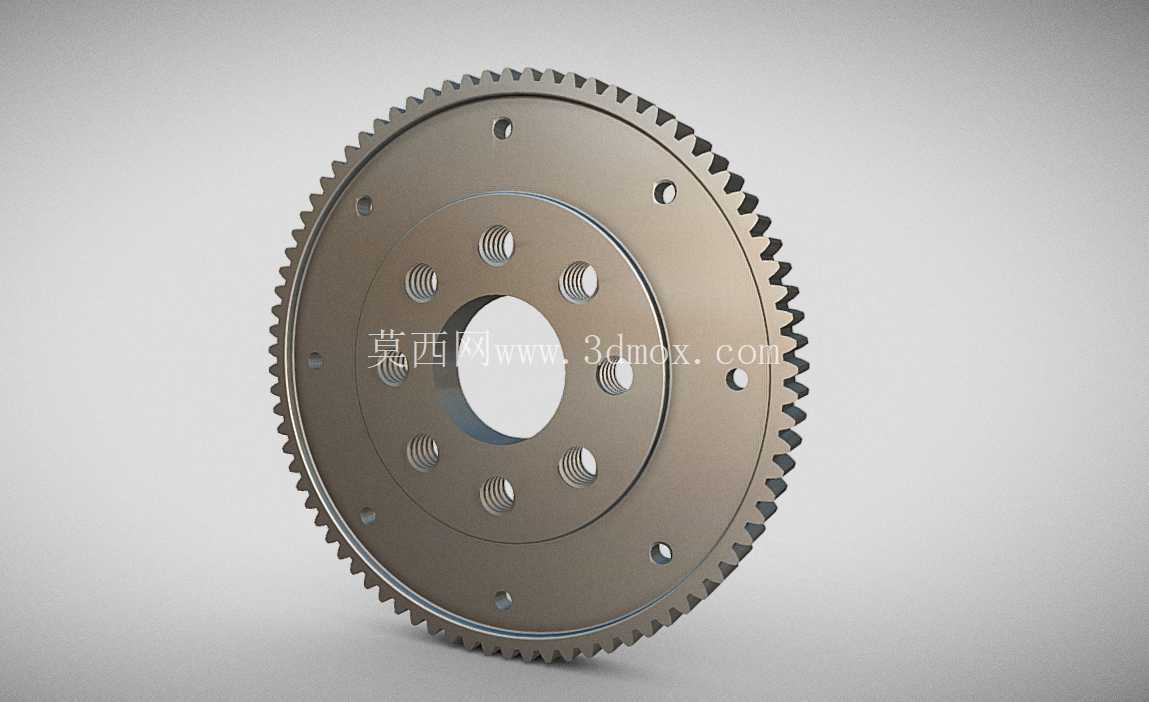

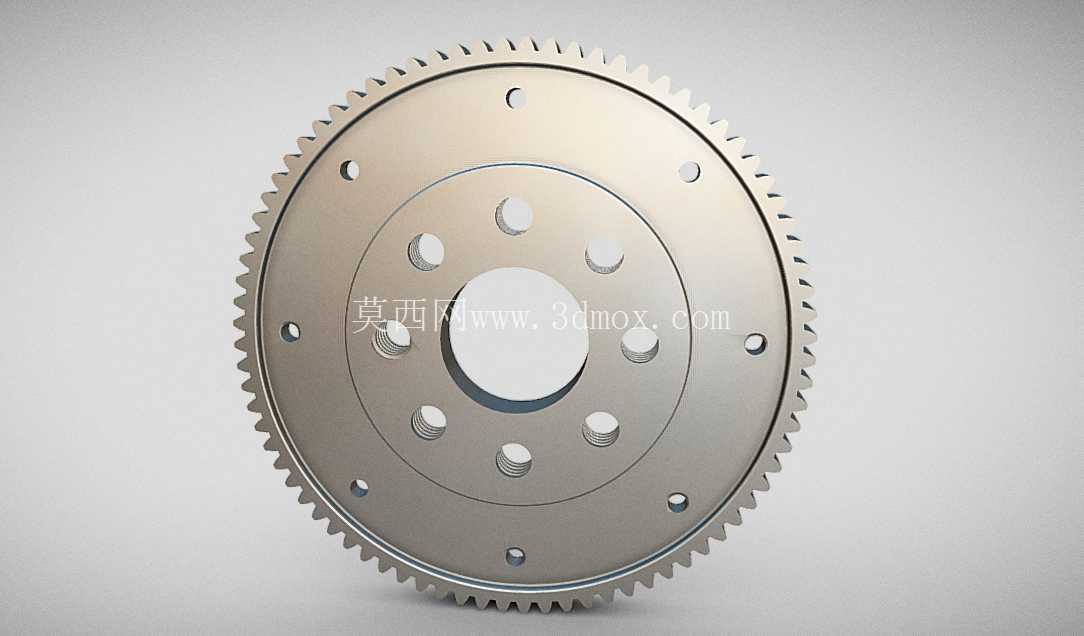

从建模逻辑来看，绘制这套飞轮三维模型时，首先通过旋转特征生成飞轮的本体基础轮廓，再通过拉伸切除特征生成中心定位孔、各类安装孔、减重孔，之后单独绘制齿圈的轮齿特征，通过圆周阵列完成整圈轮齿的建模，最后对各个安装面、摩擦面做倒角、圆角处理，避免应力集中。建模过程中需要重点保证各个孔位的位置度公差、齿圈和中心孔的同轴度公差，和实际加工的工艺要求保持一致，这样生成的三维模型才能直接用于后续的工程图生成、装配干涉检查、运动仿真分析，给后续的生产加工、装配调试提供准确的参考依据。
