手动变速箱壳体压铸结构三维数模

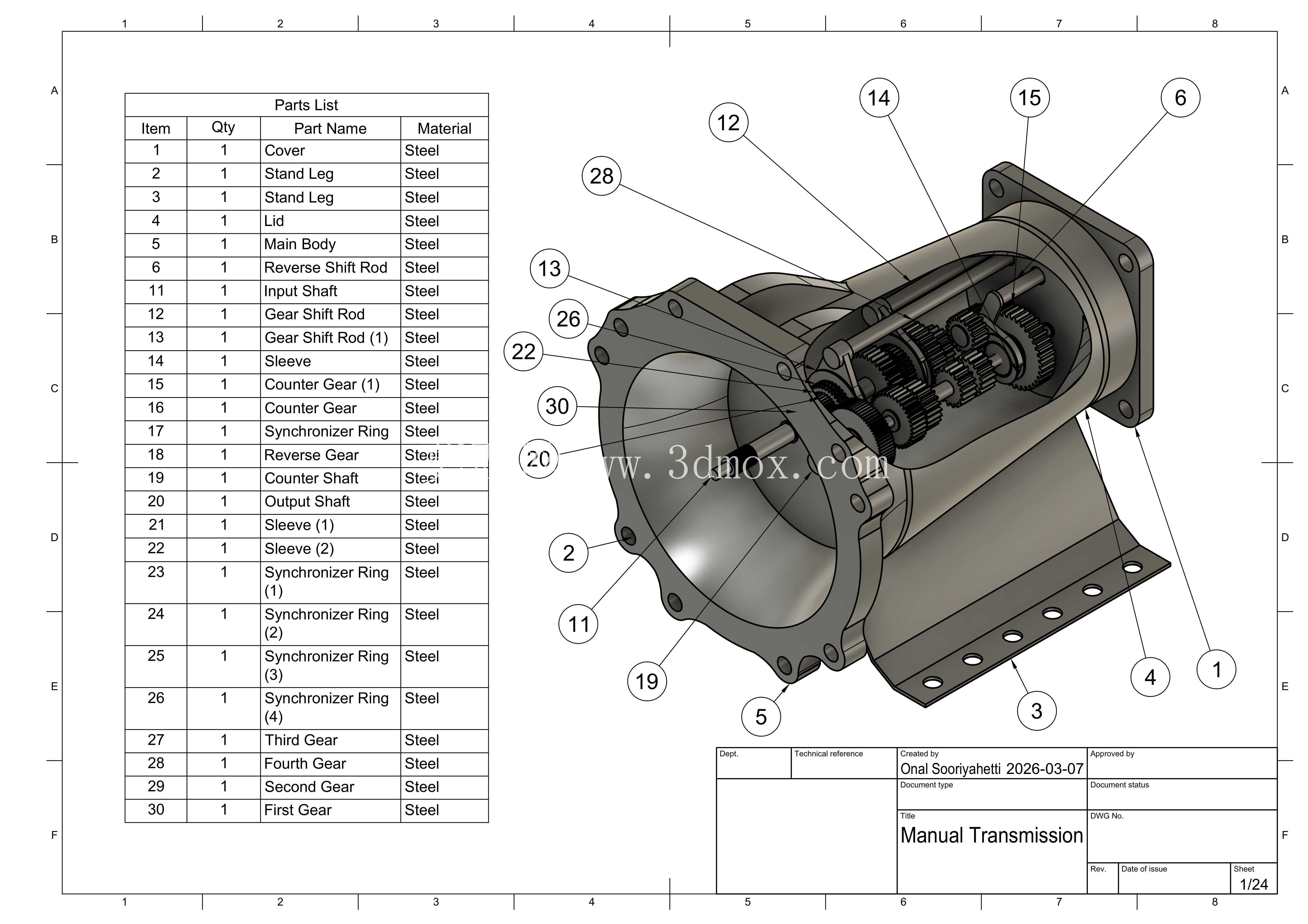

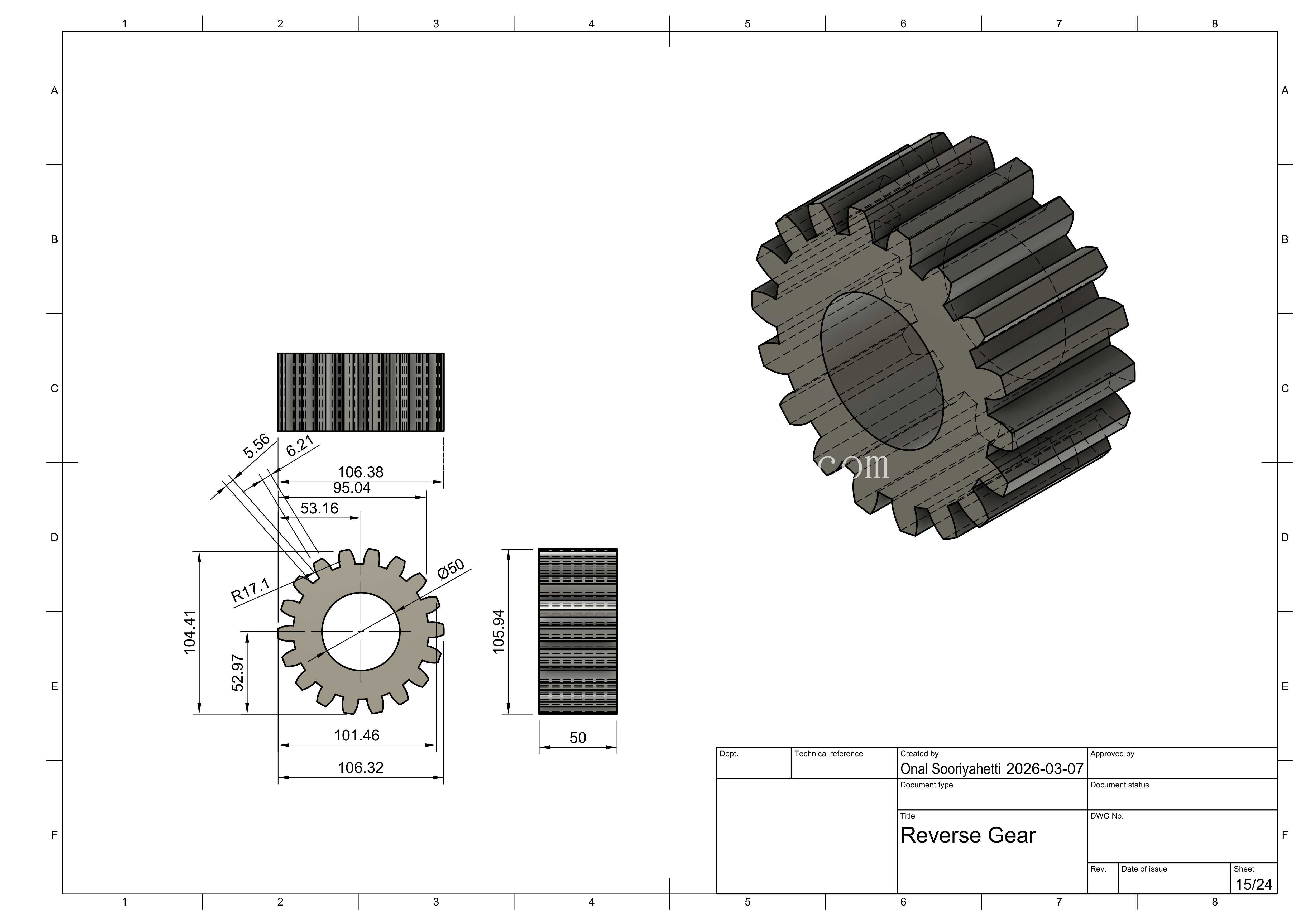

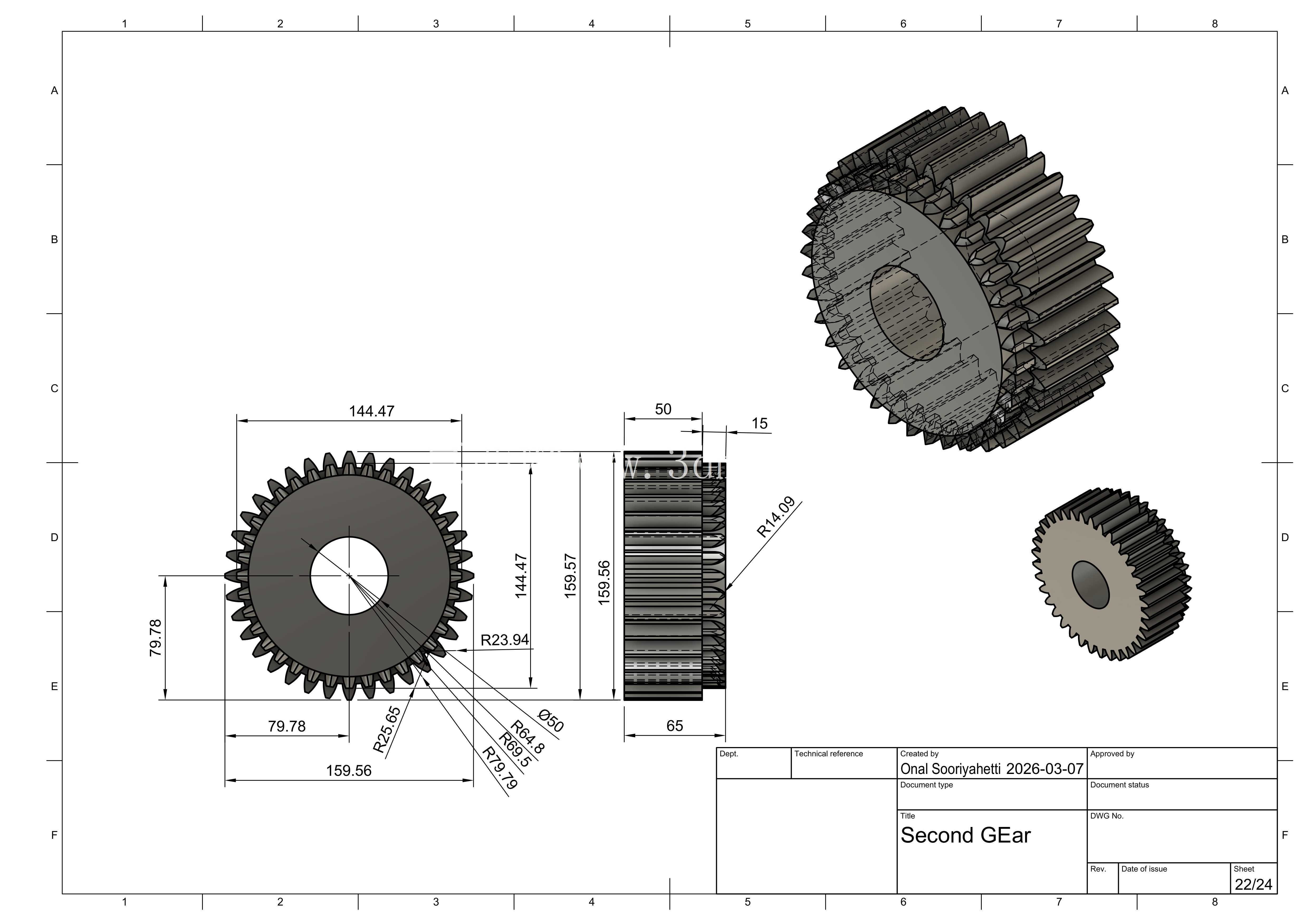

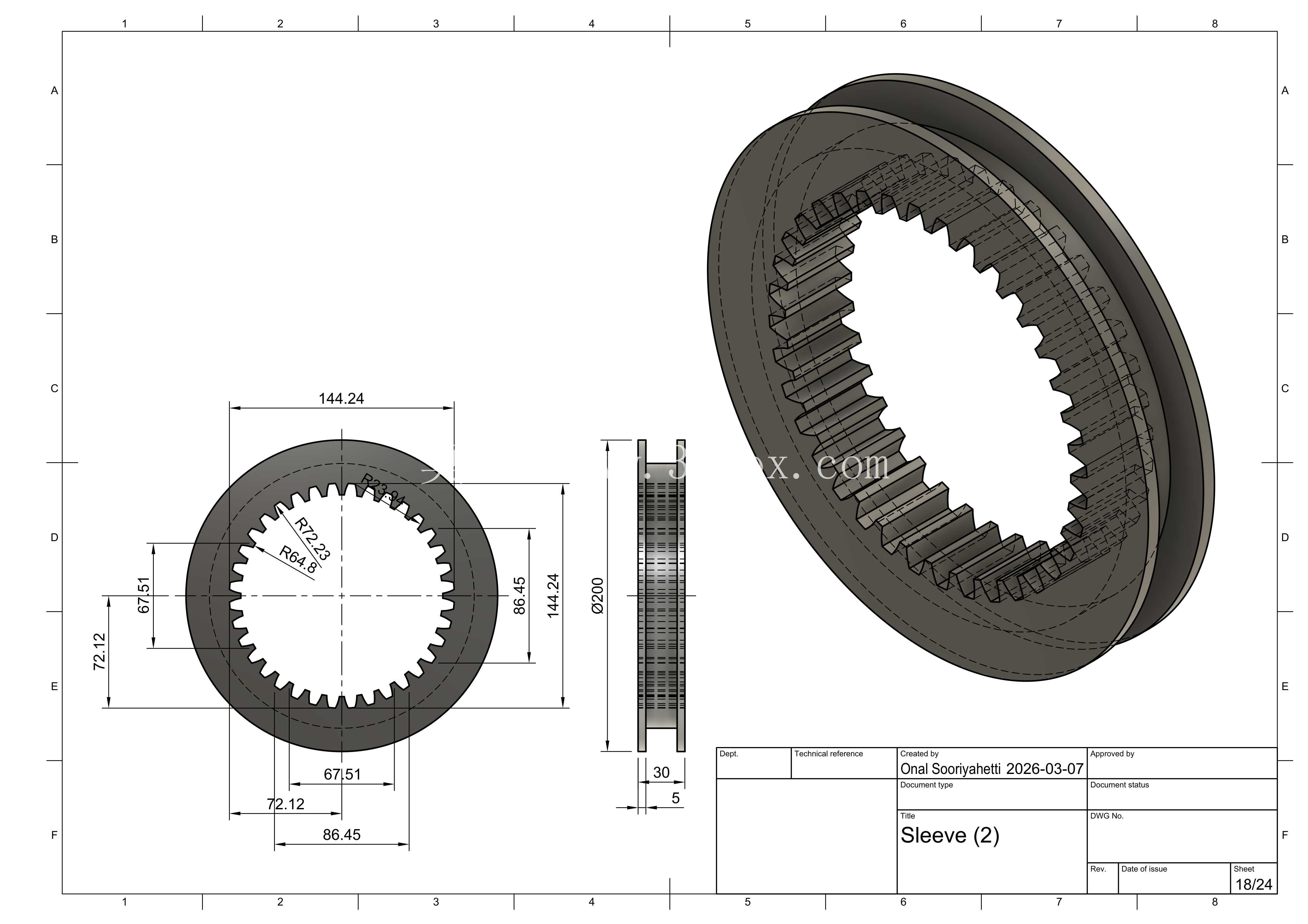

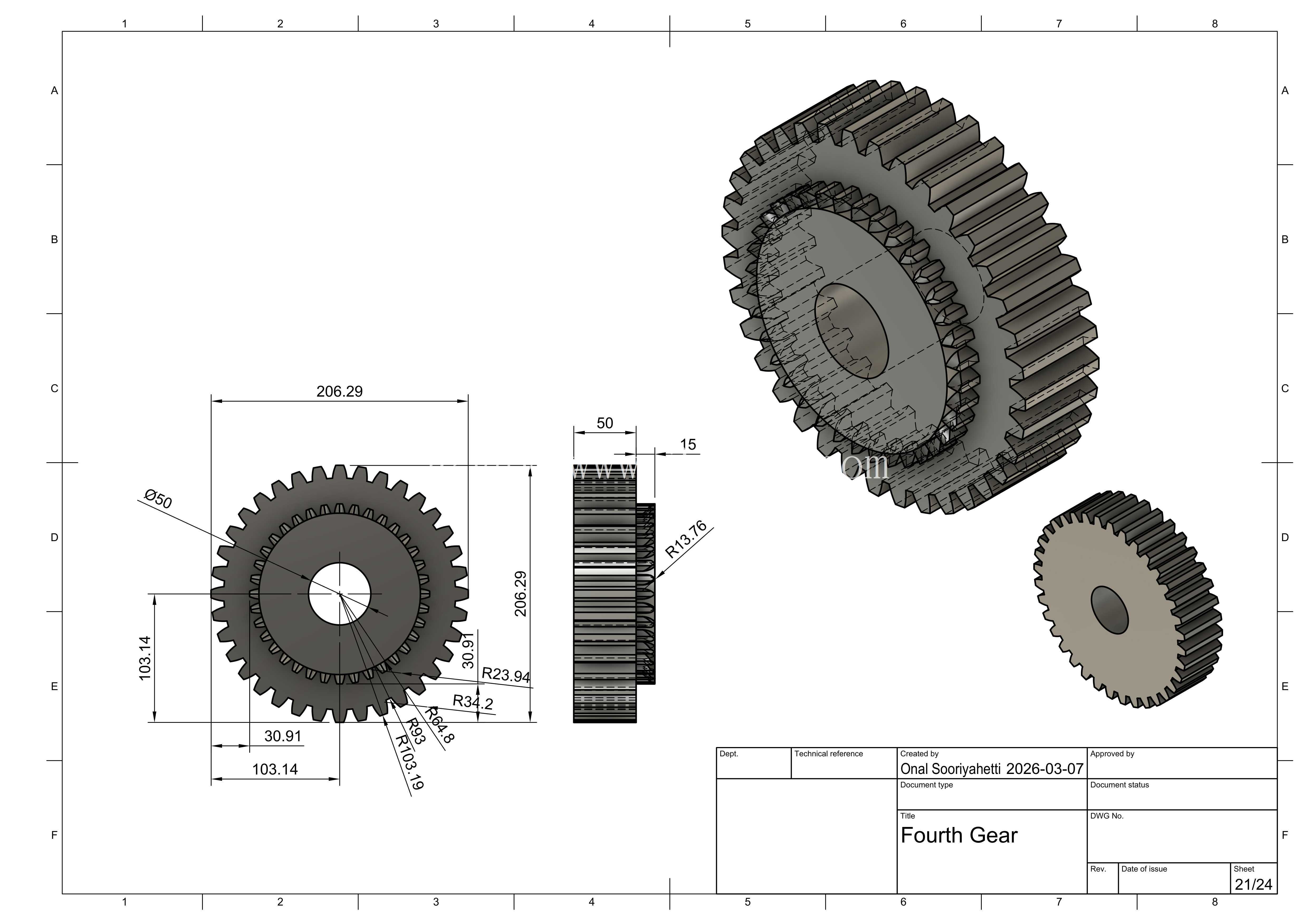

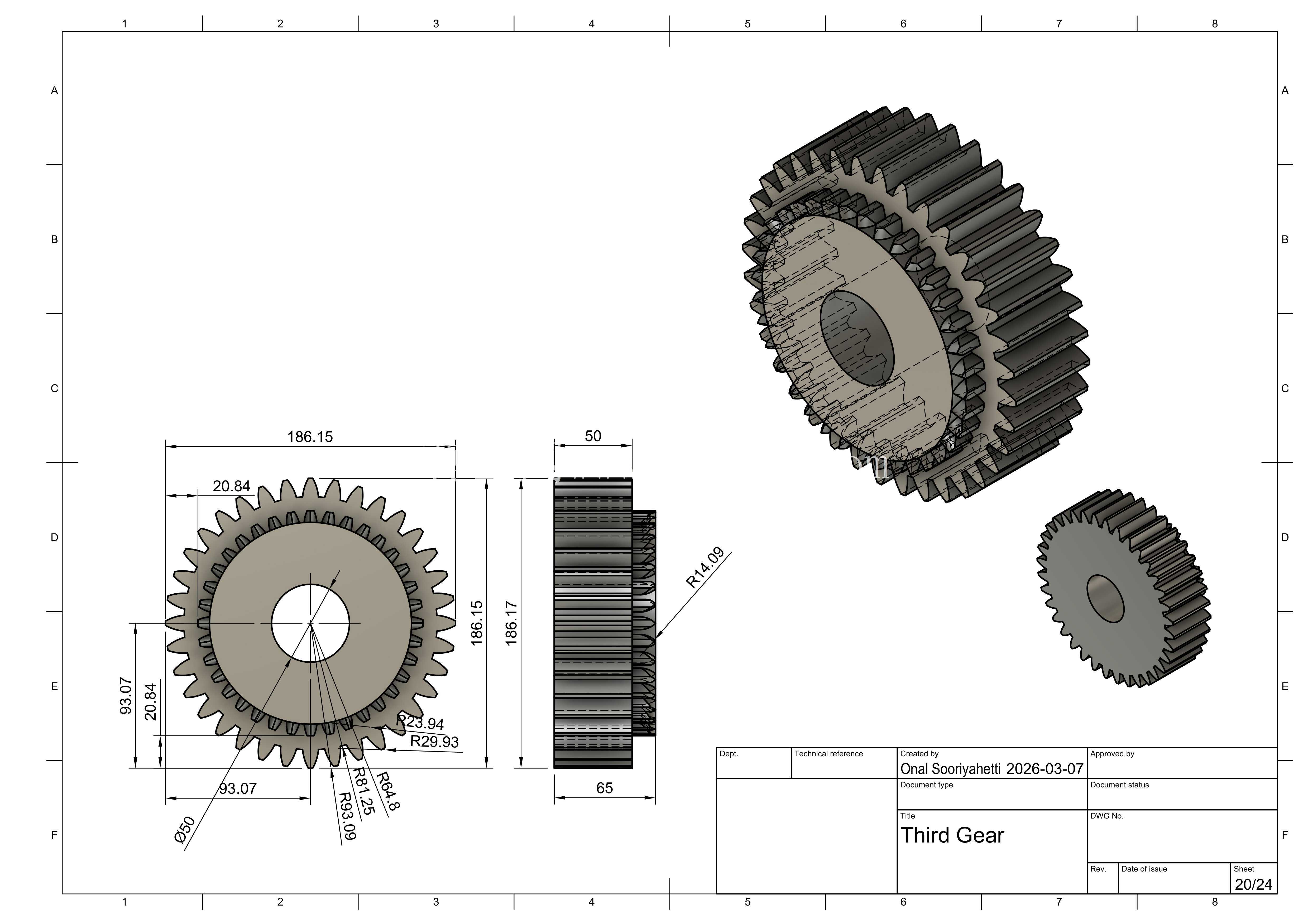

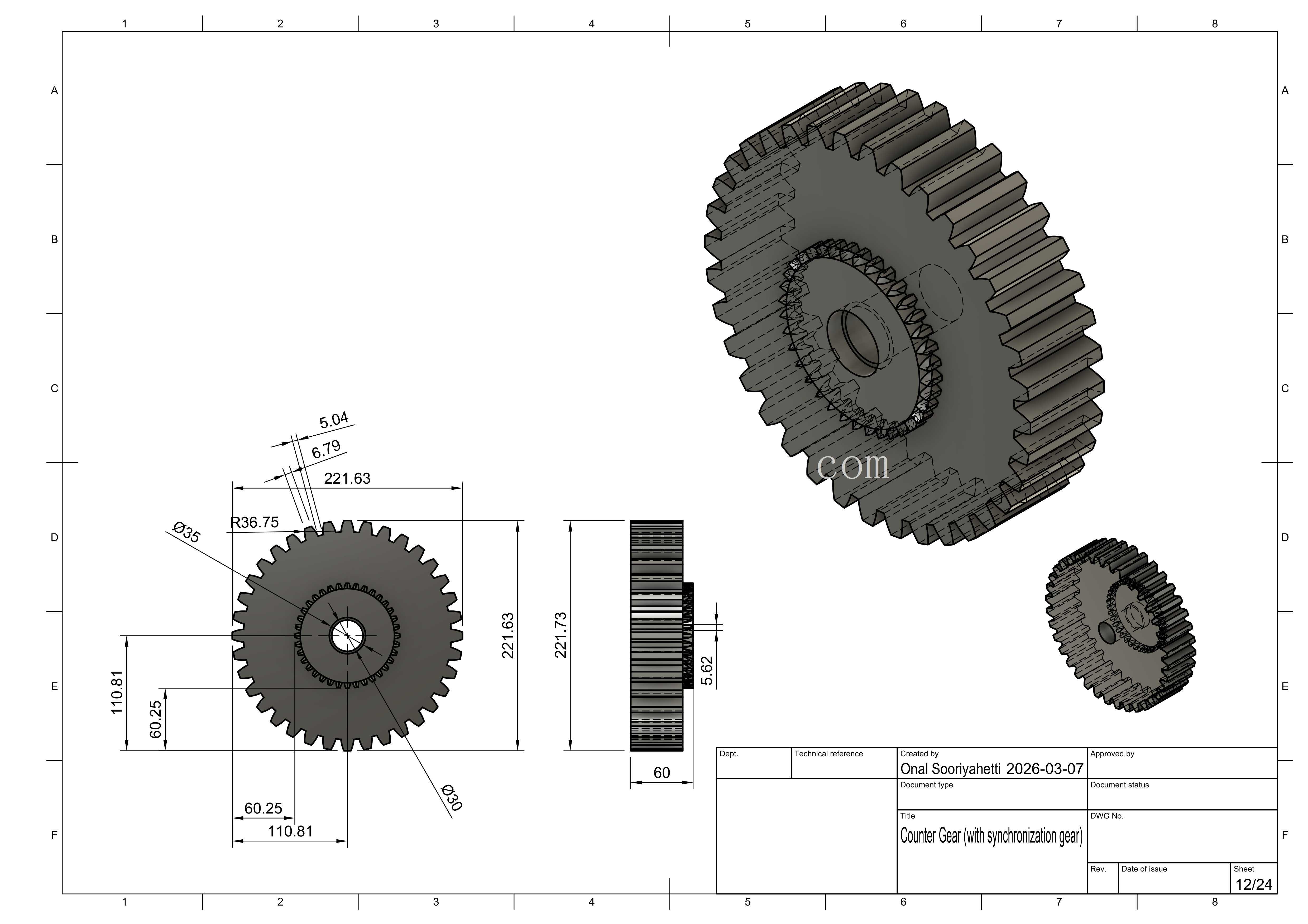

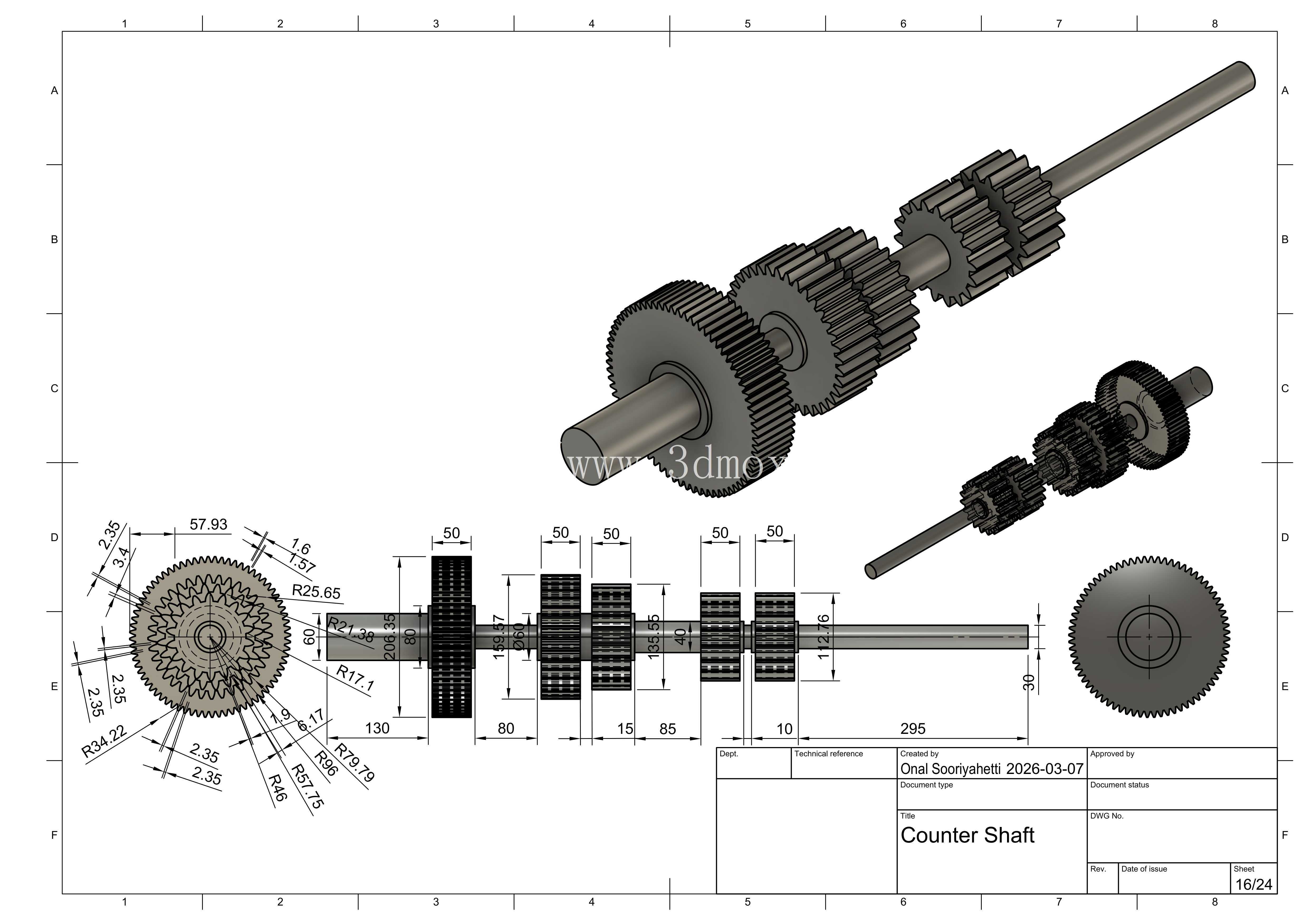

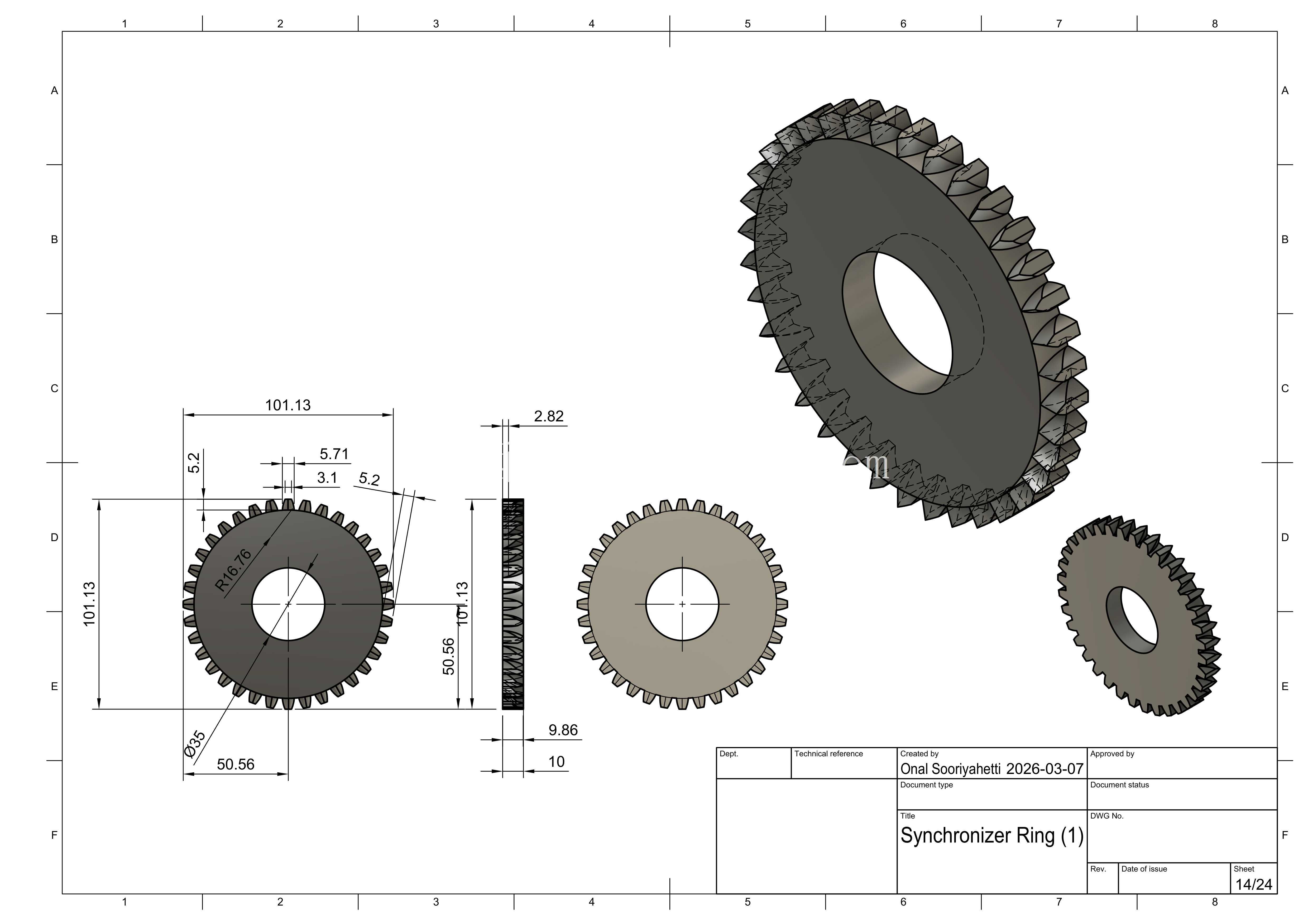

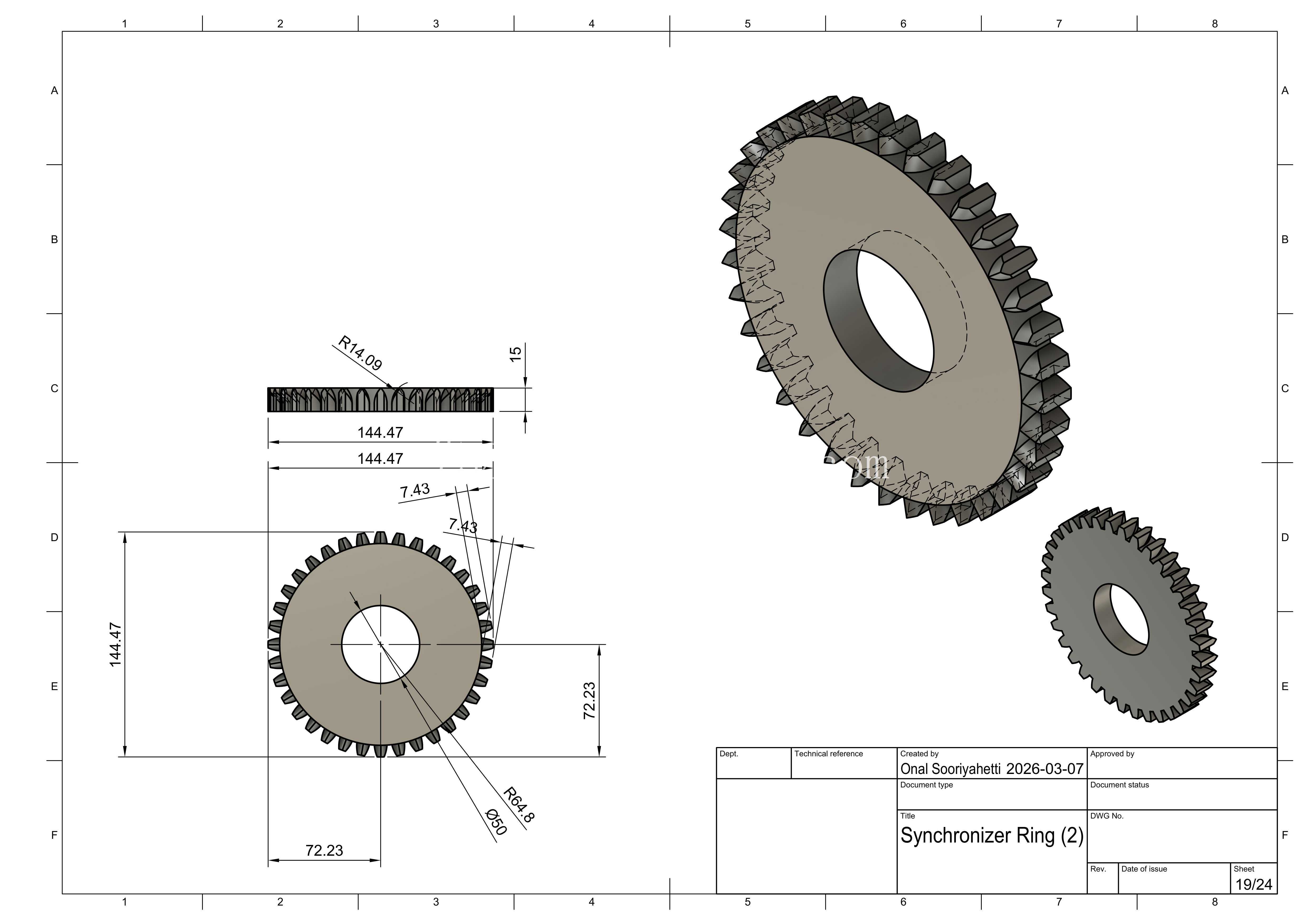

　　在商用车与乘用车辆的传动系统布局中，手动变速箱的壳体作为核心承载构件，既要容纳内部齿轮、同步器、换挡轴系等全部传动组件，还要承担动力传递过程中的载荷分散、与发动机缸体及传动半轴的对接固定、运行过程中的密封防护等多重作用，这款壳体的三维结构完全围绕实际装车的工况需求搭建，没有冗余的装饰性结构，每一处曲面、凸台、孔位都对应实际装配与受力要求。从实际应用场景来看，这类壳体多用于横置或纵置布局的手动传动单元，适配小排量到中等排量的燃油动力车型，也可经过局部调整后适配混动车型的传动耦合机构，日常装车后需要承受齿轮啮合产生的径向与轴向冲击，还要耐受变速箱油长期浸泡、高低温交变的工作环境，因此结构设计上的刚度与安装精度直接决定了整套传动系统的运行寿命与换挡平顺性。

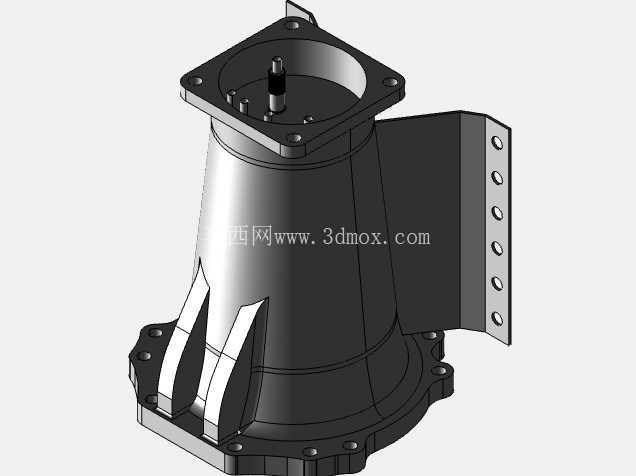

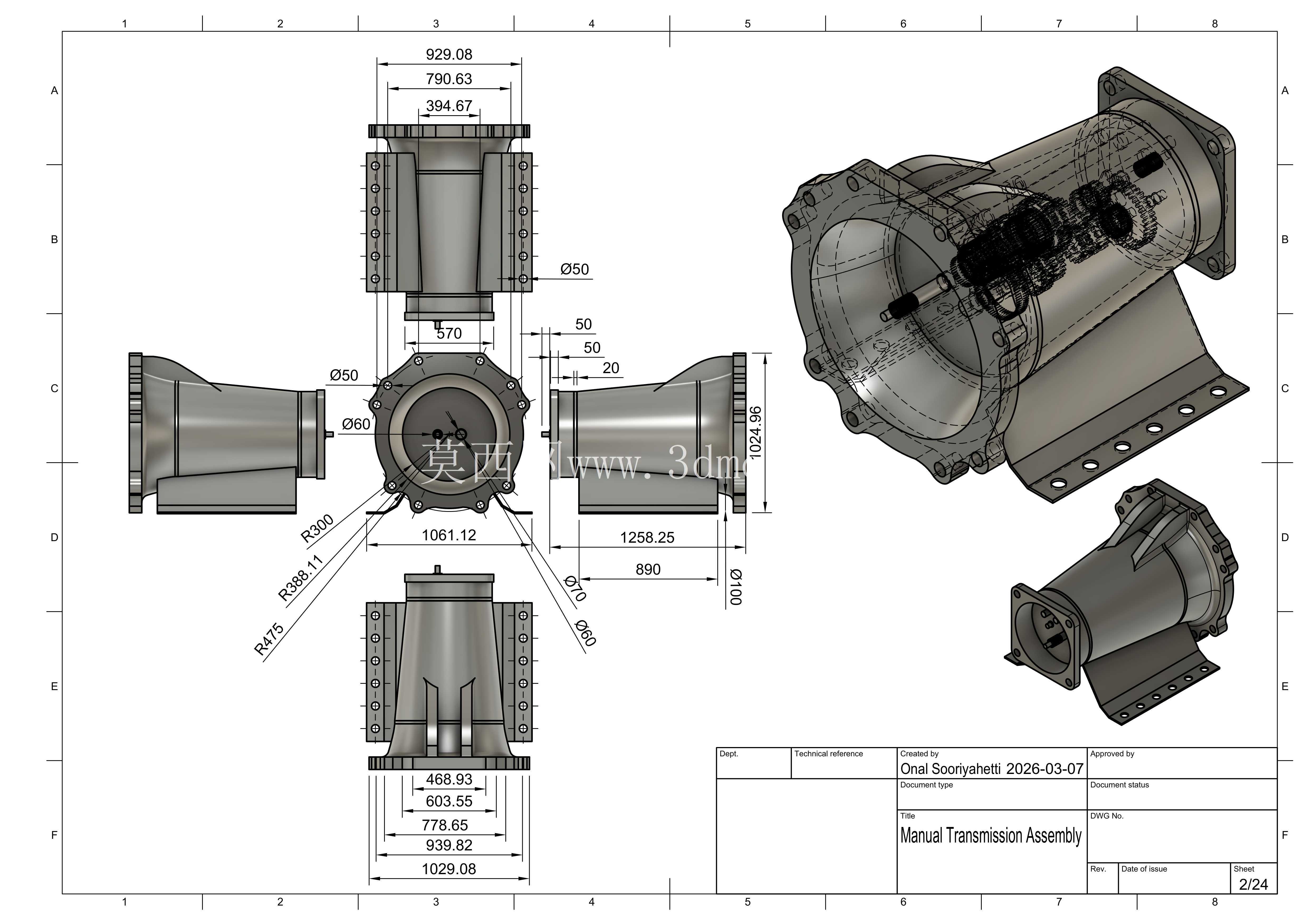

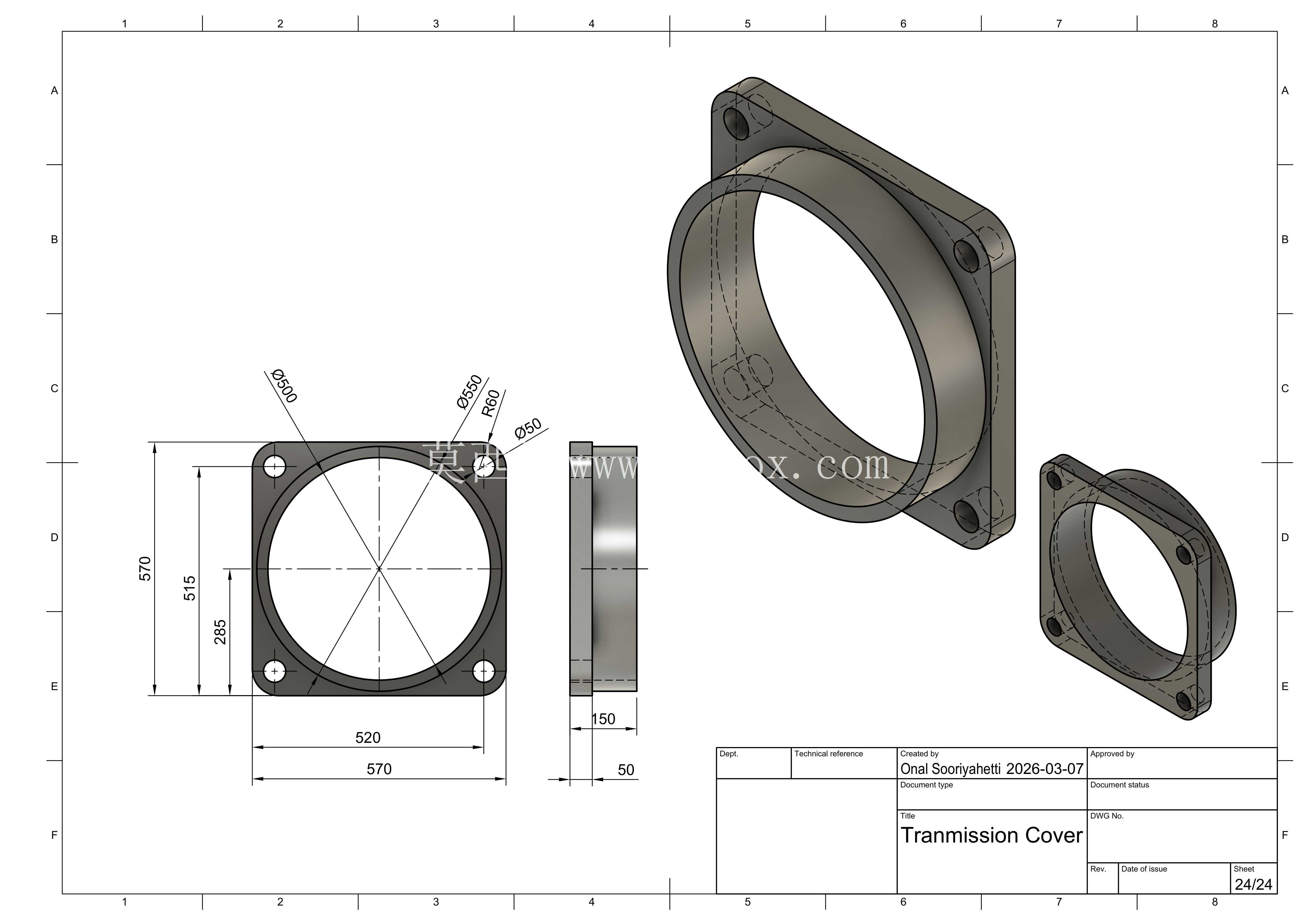

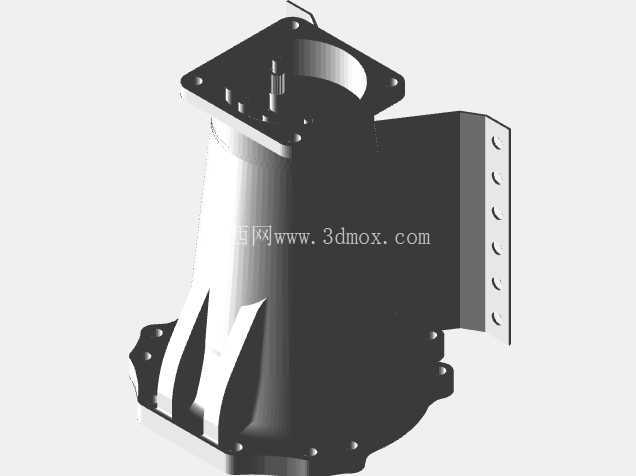

　　从结构设计思路来看，壳体整体采用锥台过渡的主体形态，上端的方形法兰对接离合器壳体或者发动机后端的安装面，法兰面上的四个角位布置通孔螺栓位，孔位周边做了局部加厚的凸台处理，避免螺栓锁紧时的应力集中导致壳体开裂，法兰内侧的环形定位止口做了精度预留，能够保证与对接部件的同轴度，减少输入轴的偏磨风险。主体锥面的外侧设计了三道纵向的加强筋结构，从下端法兰一直延伸到主体中部，这部分结构是针对齿轮啮合时产生的侧向载荷做的刚度补强，能够避免壳体在大扭矩输出时出现形变，导致内部齿轮啮合间隙变化产生异响甚至打齿问题。

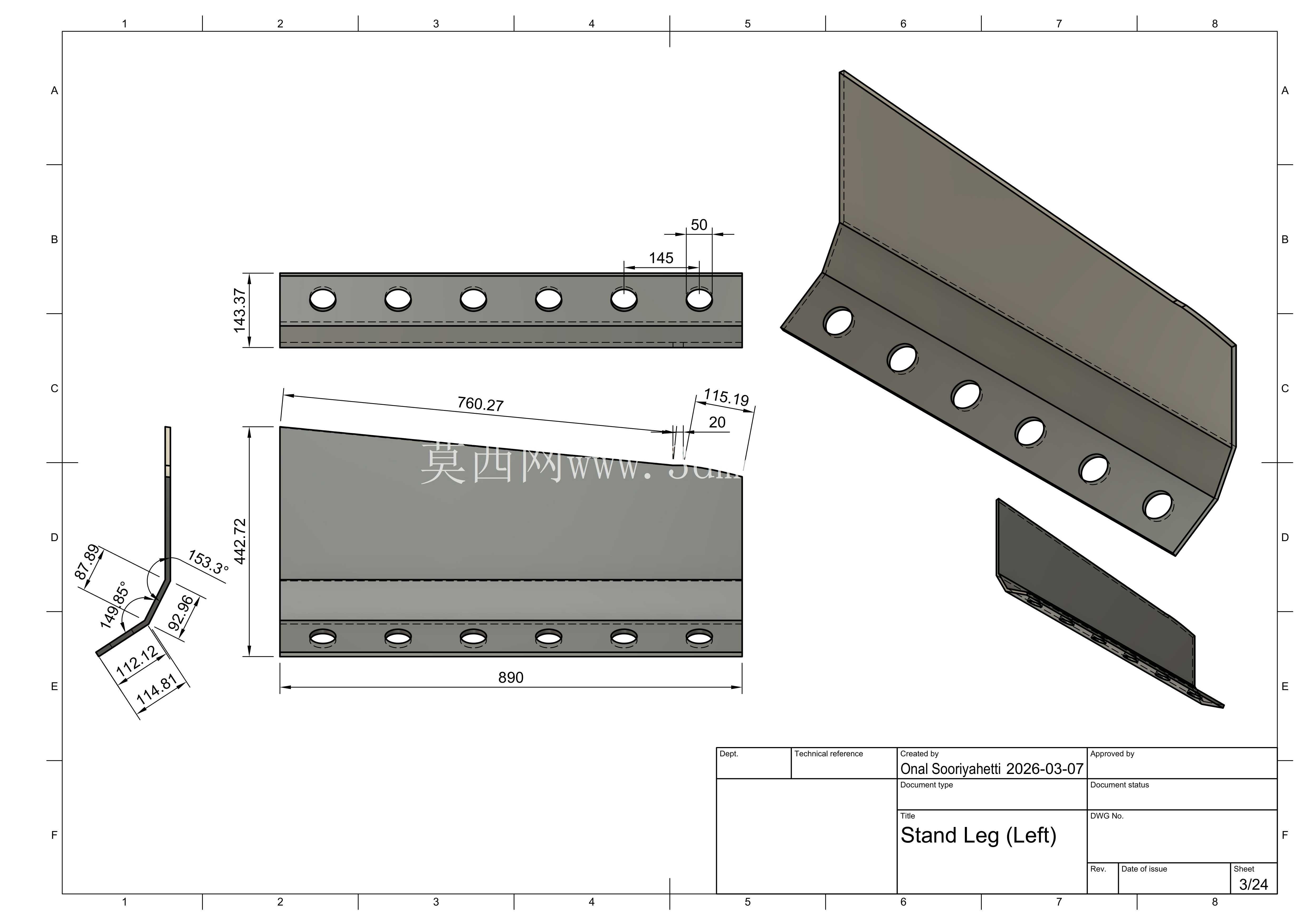

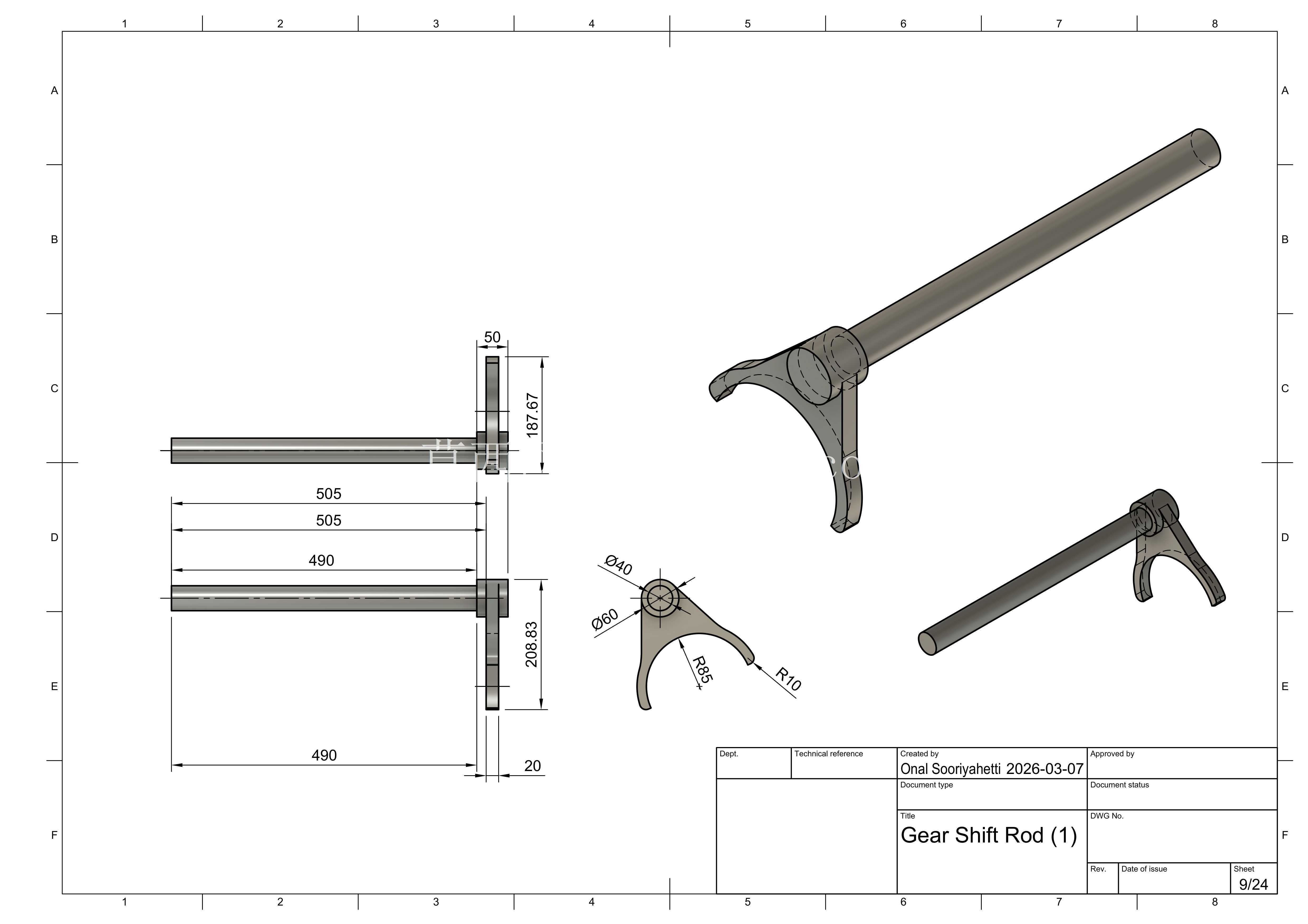

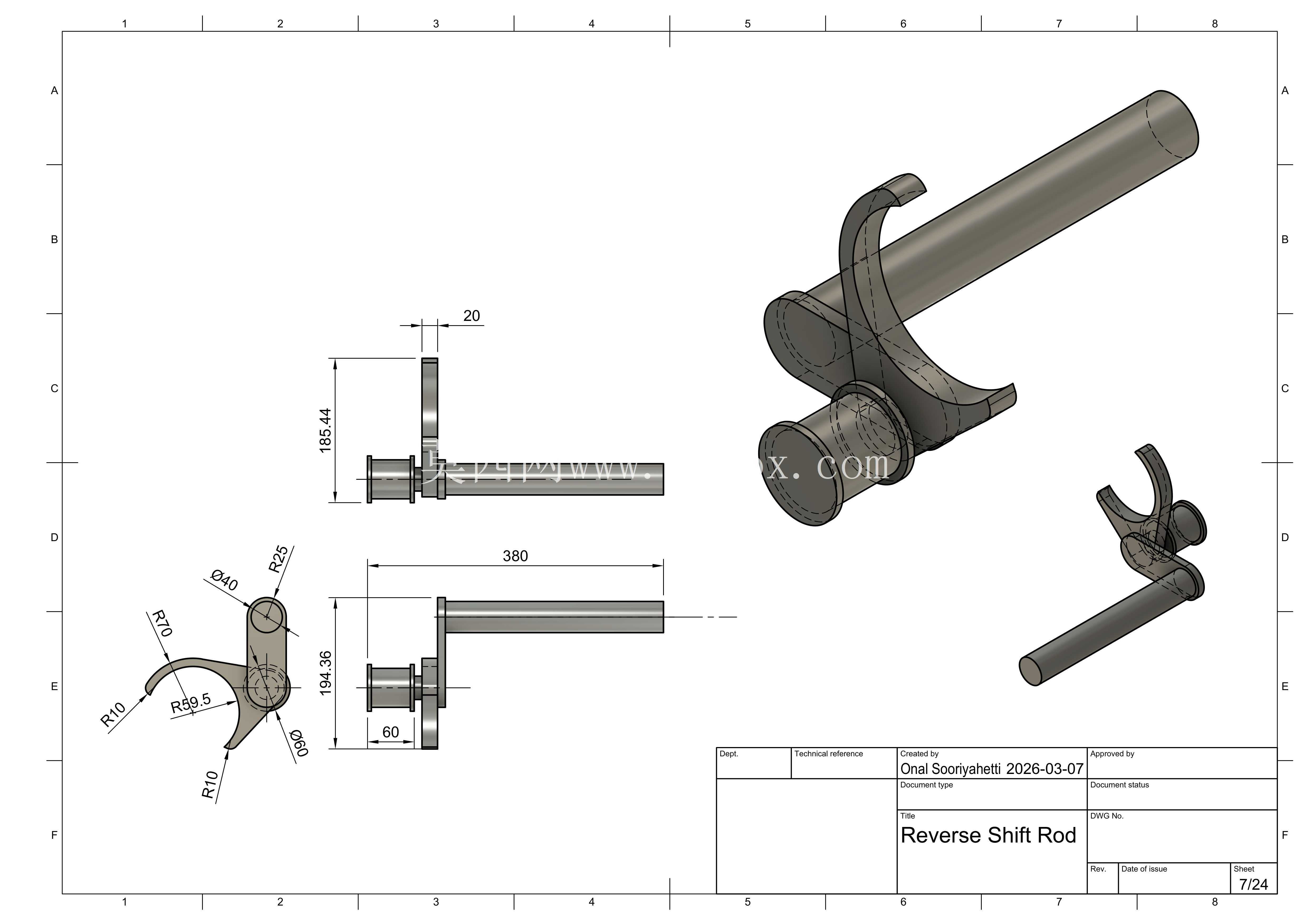

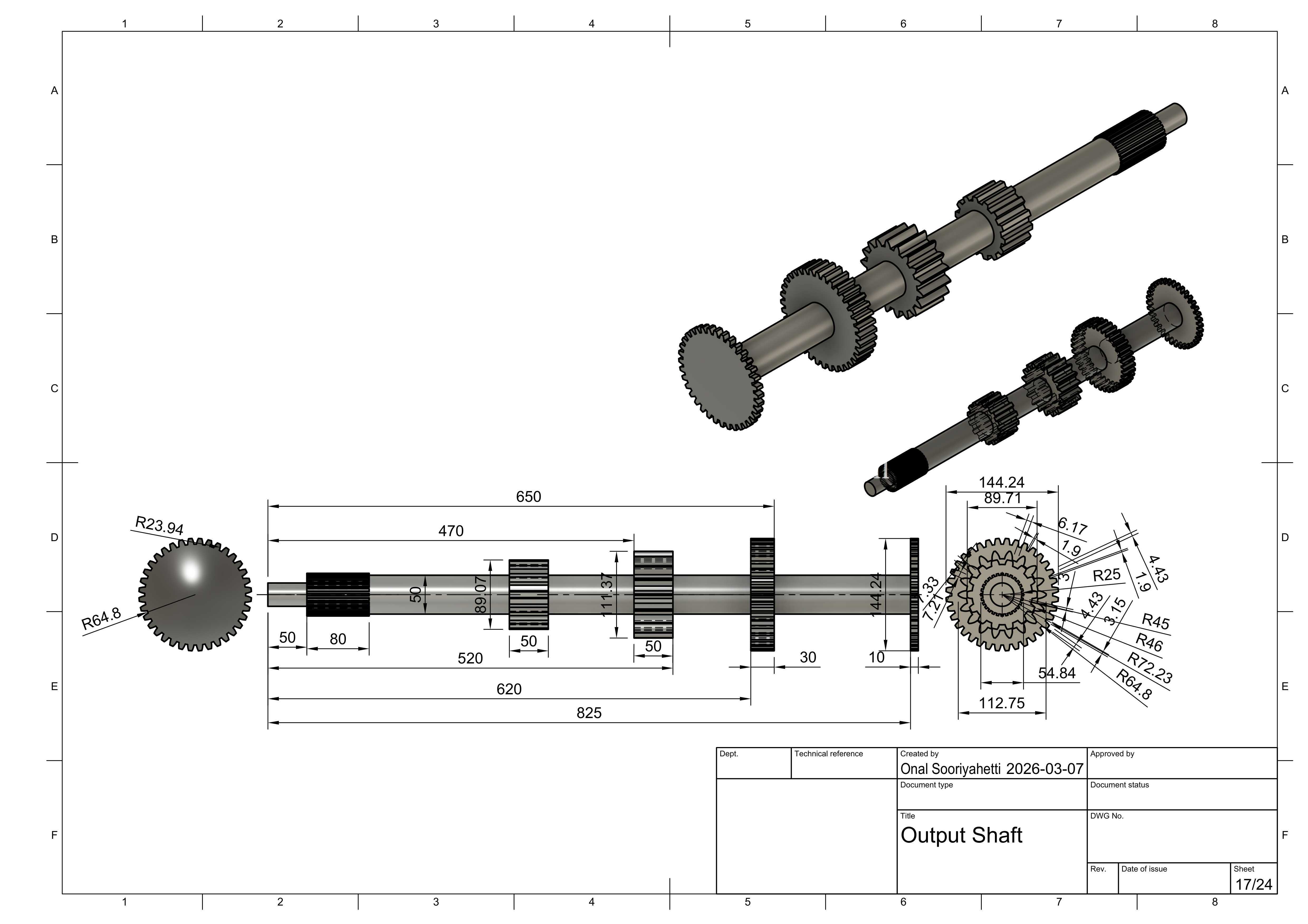

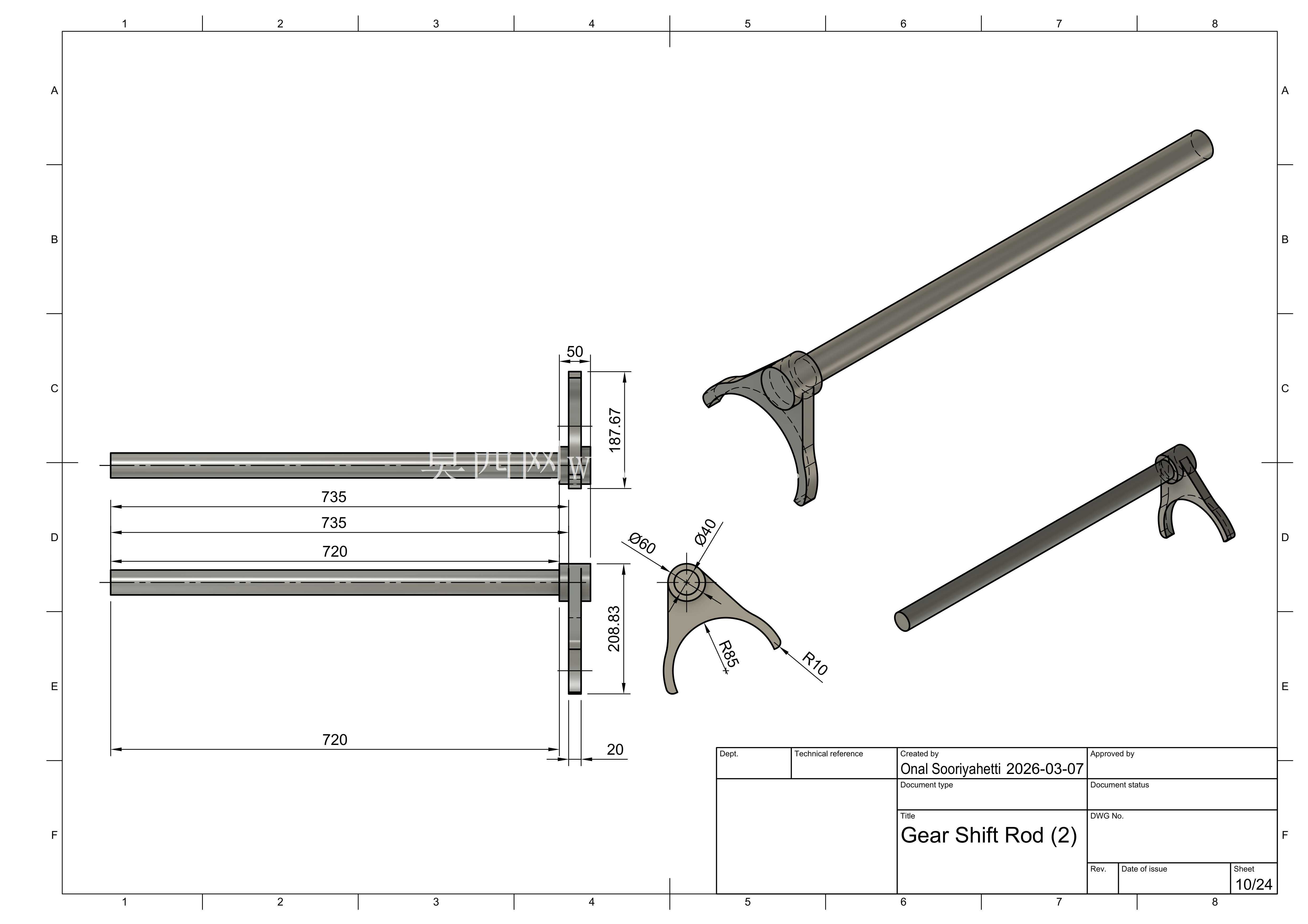

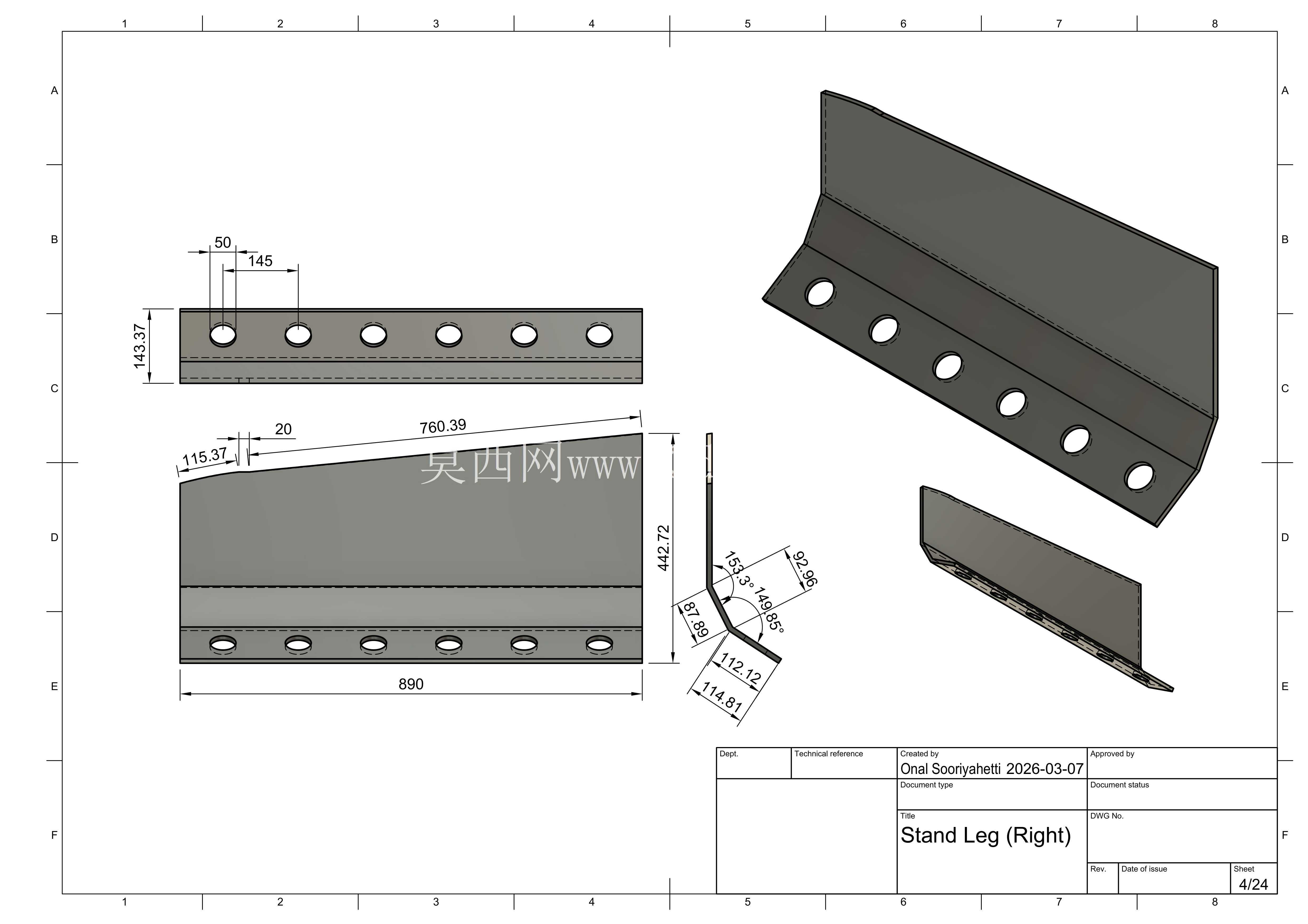

　　侧面伸出的带孔安装耳是用于整车装配时的悬置固定点，耳座上的一排通孔对应不同车型的悬置支架安装位，耳座与主体连接的位置做了大圆角过渡，分散车辆行驶过程中颠簸产生的拉扯力，避免悬置点断裂。下端的法兰结构用于对接变速箱的后壳体或者输出轴端盖，法兰面上的多个螺栓孔按照圆周不等分排布，既可以起到装配防错的作用，也能根据不同位置的受力大小调整螺栓间距，在载荷较大的输出轴对应位置加密螺栓布置，保证密封性能。整个壳体的壁厚设计遵循压铸工艺的成型要求，整体壁厚保持均匀，在轴承安装位、螺栓凸台等位置做局部加厚，避免压铸过程中出现缩孔、冷隔等缺陷，同时减少不必要的材料堆砌，控制整体构件重量。安装边界方面，上端法兰的定位止口深度、螺栓孔的中心距都严格匹配通用手动变速箱的对接尺寸，侧面悬置耳的安装孔位坐标符合常规乘用车的动力总成布置空间要求，下端法兰的输出轴过孔尺寸预留了足够的油封安装空间，能够适配不同规格的输出轴油封组件。壳体内部的型腔完全按照内部传动组件的运动包络设计，预留了齿轮转动的安全间隙，同时在换挡拨叉对应的位置设计了拨叉轴的安装凸台，保证拨叉轴的支撑刚度，减少换挡过程中的卡滞问题。

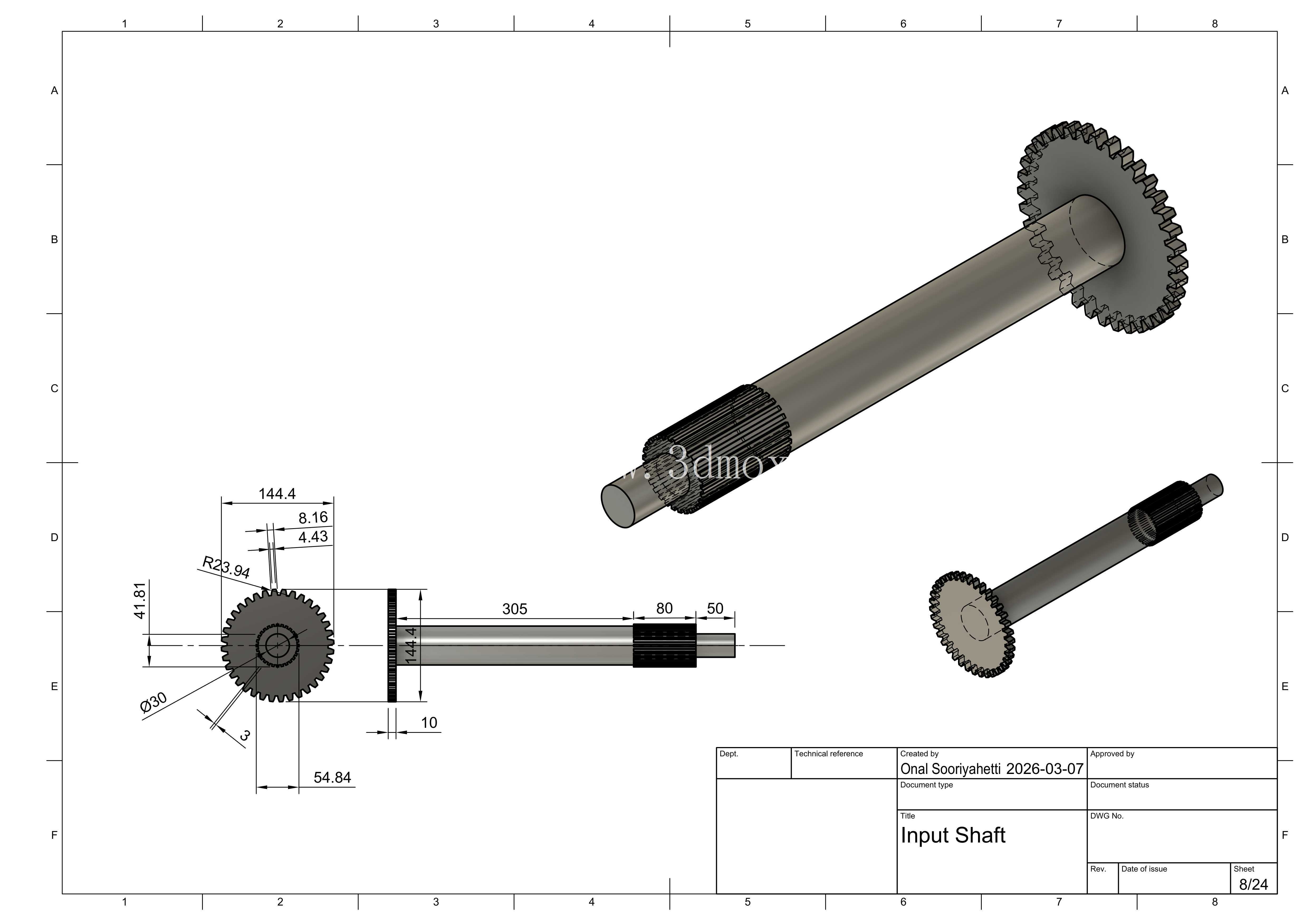

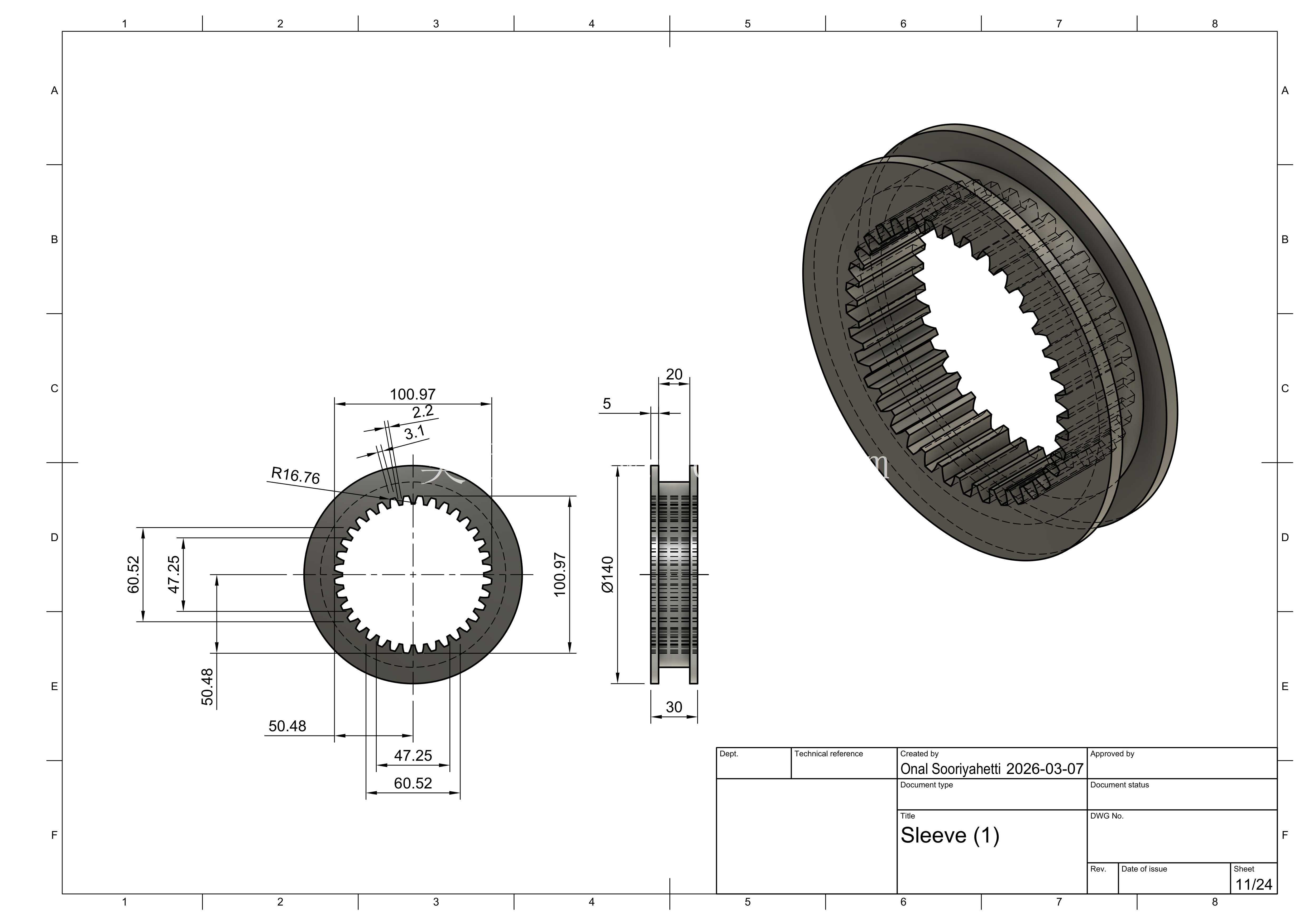

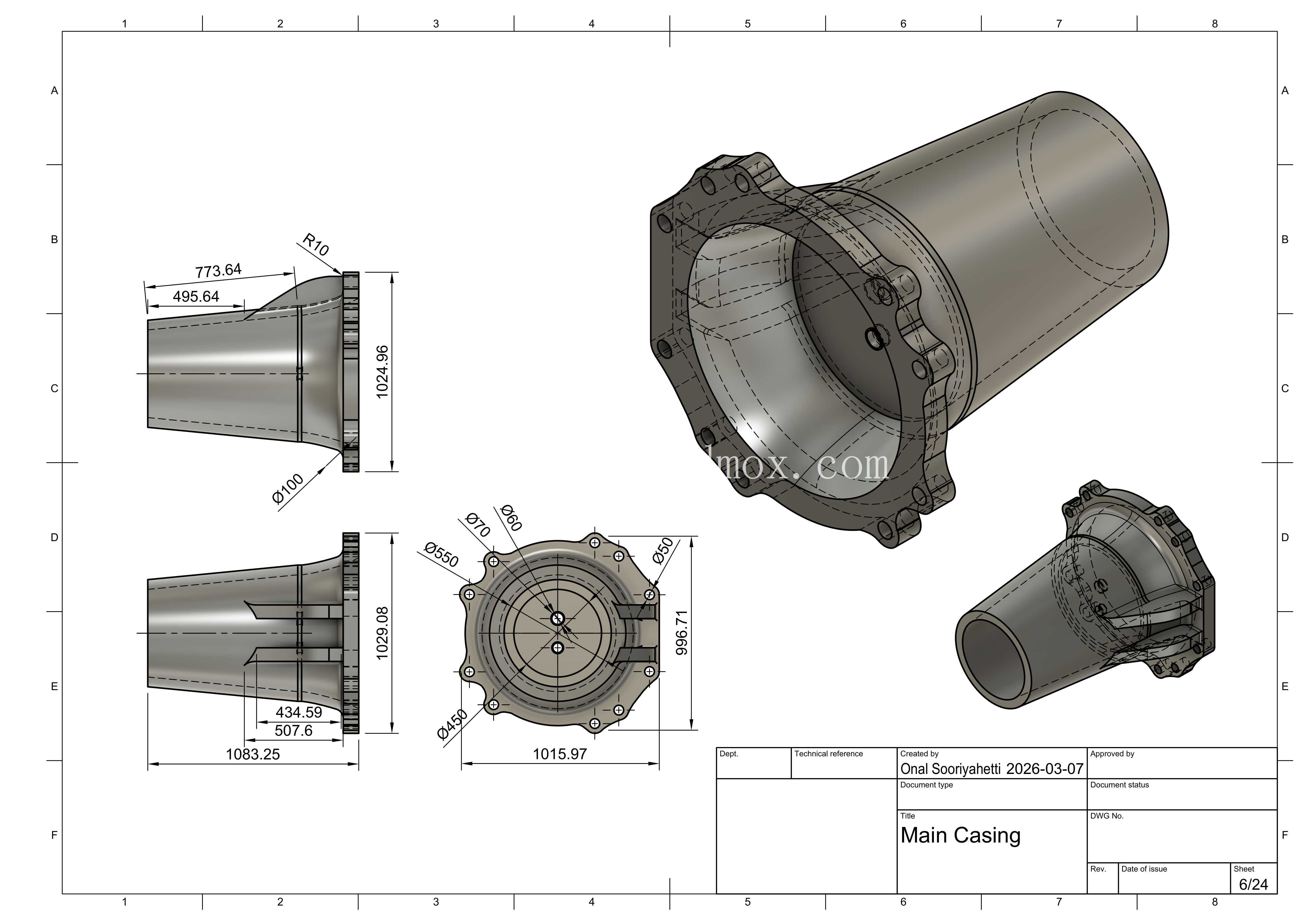

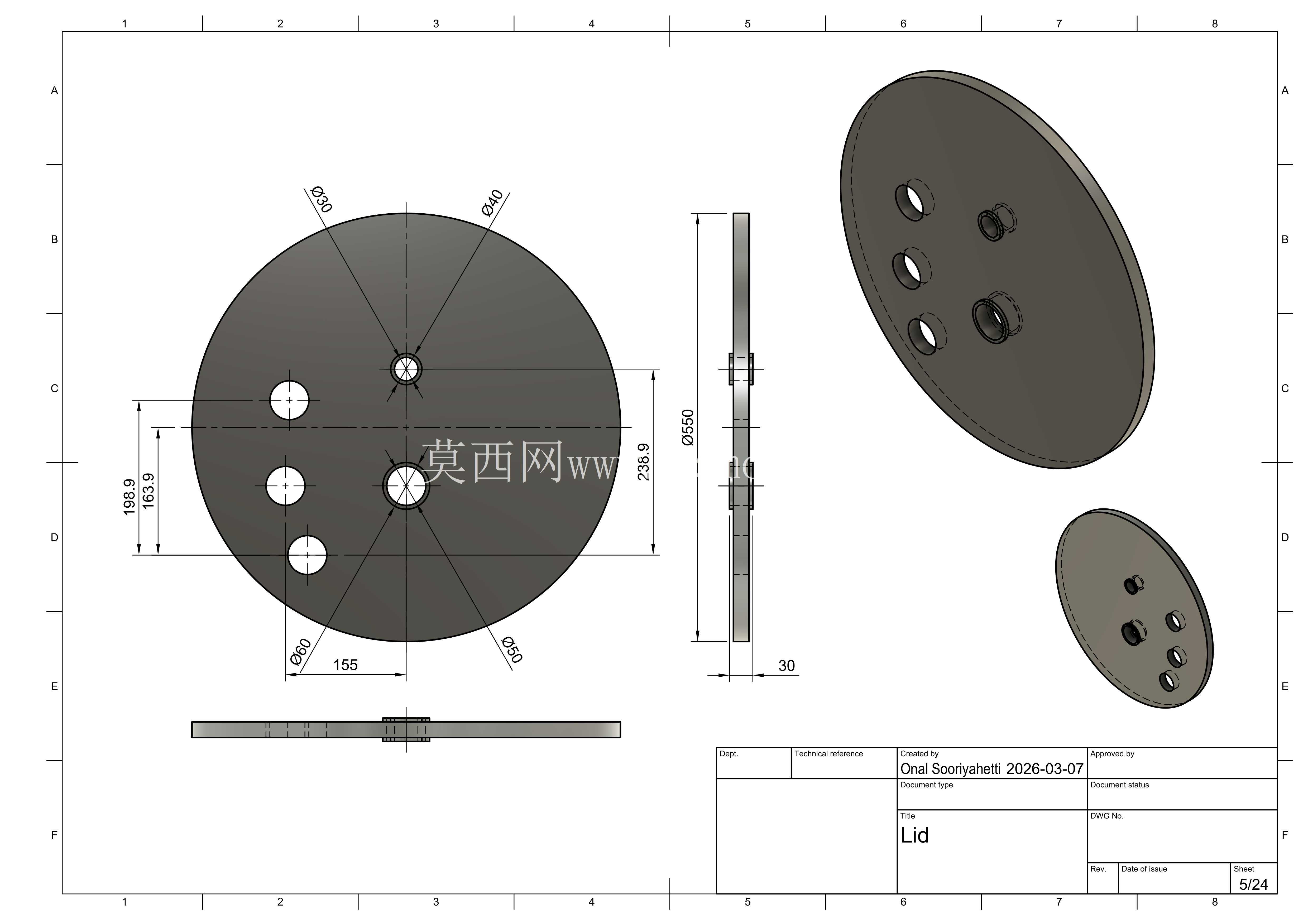

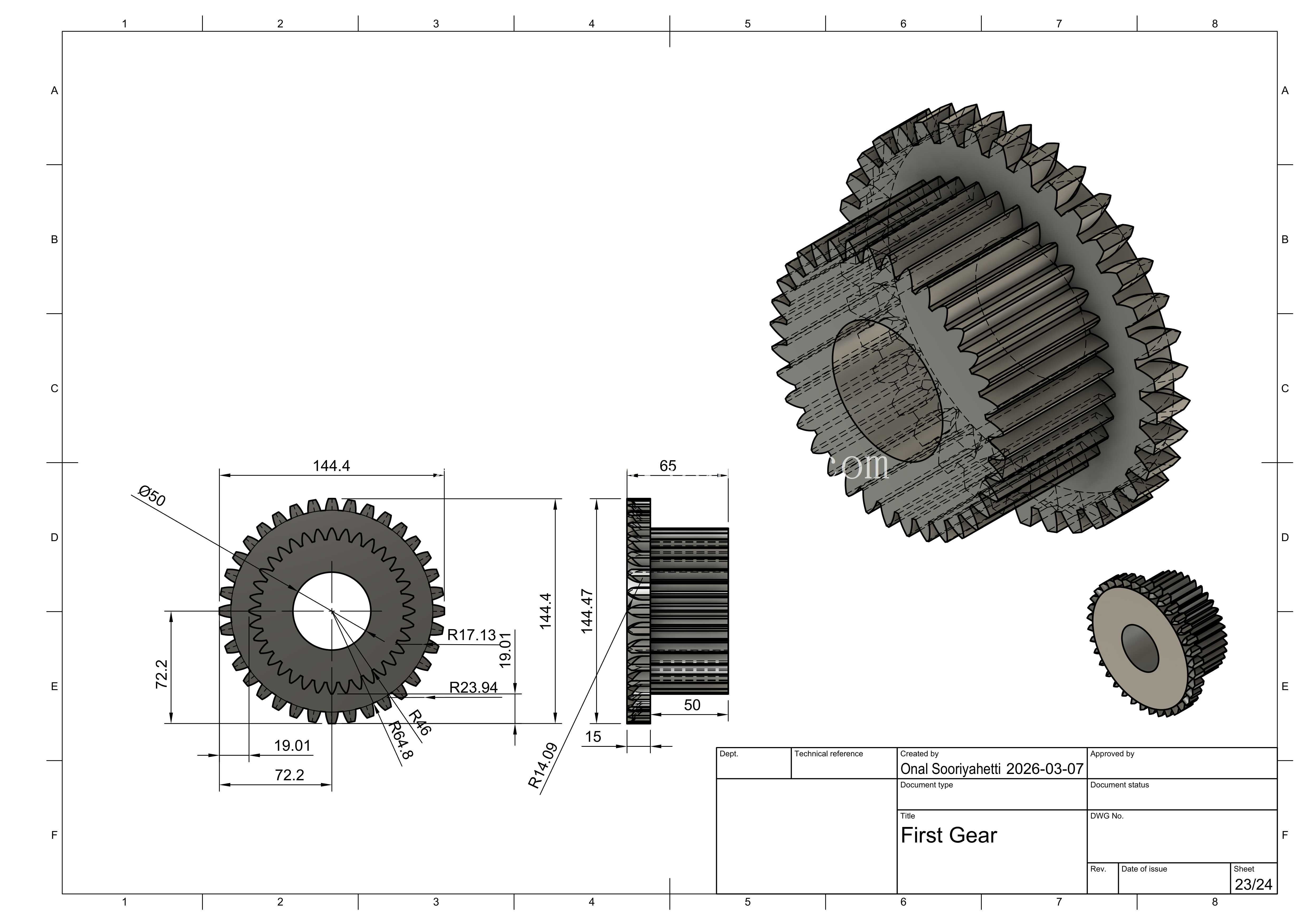

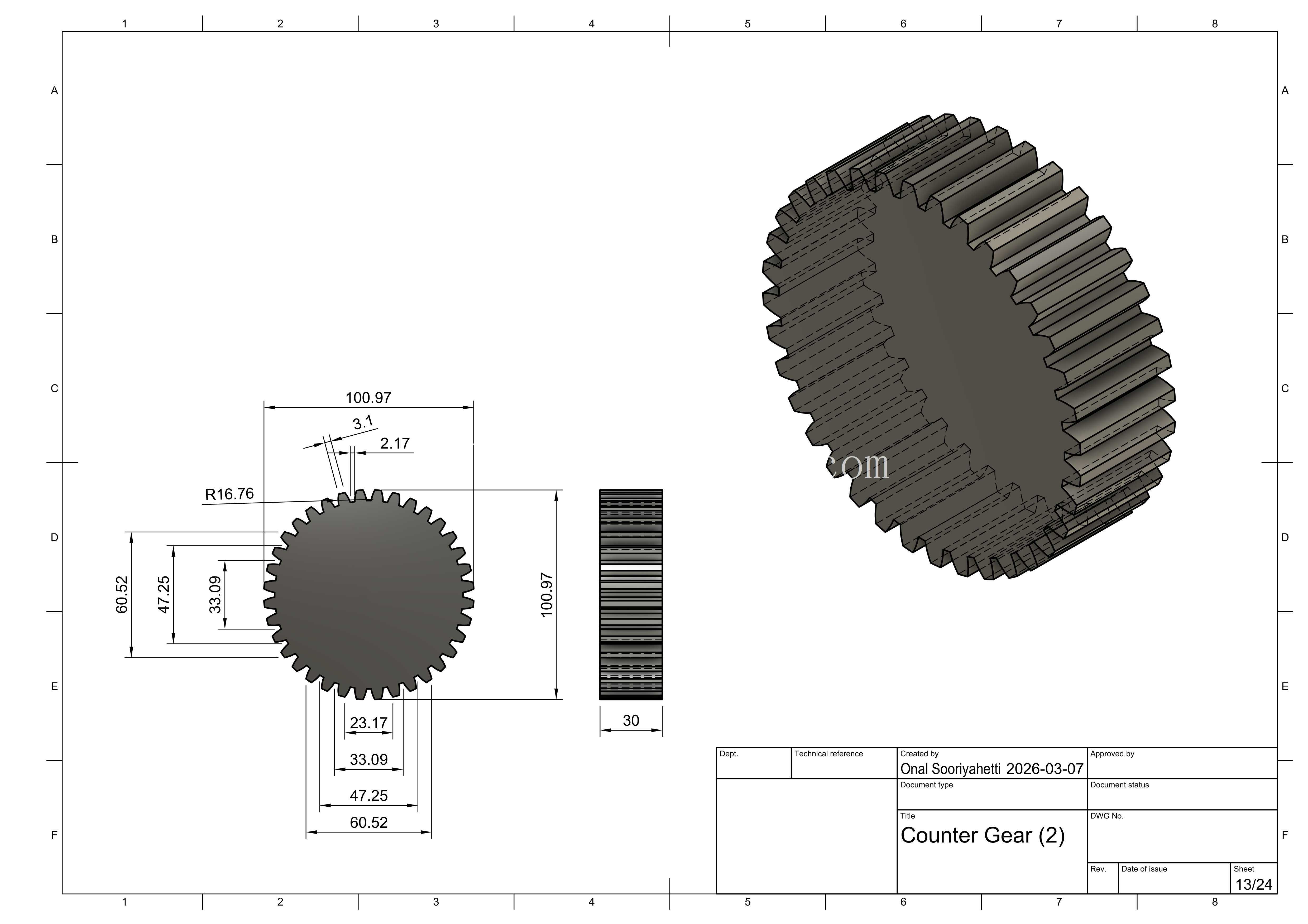

　　对于物理仿真场景而言，这个模型的结构细节足够支撑COMSOL等仿真软件的受力分析、模态分析以及热场分析工作，不需要额外做大量的几何清理，剖切之后可以清晰展示内部的型腔结构与加强筋布局，配套的工程图纸能够完整标注各个安装位的尺寸公差、形位公差要求，可直接用于压铸模具的开发参考，也能作为传动系统选型阶段的装配干涉检查依据，在整车总布置阶段可以直接调用这个数模核对动力舱的空间占用，避免后续设计出现安装干涉问题。
