十一级定传动比圆柱齿轮变速结构

这套多级齿轮变速结构，核心采用11级串联圆柱齿轮传动方案，每级固定传动比设定为1.25，动力从输入端进入后，依次经过各级齿轮副啮合传递，最终从末端轴输出，总传动比通过各级比值连乘获得，可在紧凑的圆柱安装空间内实现较大范围的转速调节与扭矩放大，适配对传动比精度要求高、安装空间为圆柱腔体的动力传输场景。

从实际应用场景来看，这类固定级差的变速结构常被用于小型精密动力设备、教学演示传动台架、小型自动化输送单元的动力端，也可作为定制化传动模组的核心变速单元，适配需要稳定转速梯度输出、不依赖电控换挡的纯机械传动工况，相比行星变速结构，定轴圆柱齿轮串联的方案加工难度更低，各级传动比一致性更容易控制，装配调试时不需要复杂的行星架对位，单级齿轮副的啮合侧隙可单独调整，后期维护更换易损齿轮也更便捷。

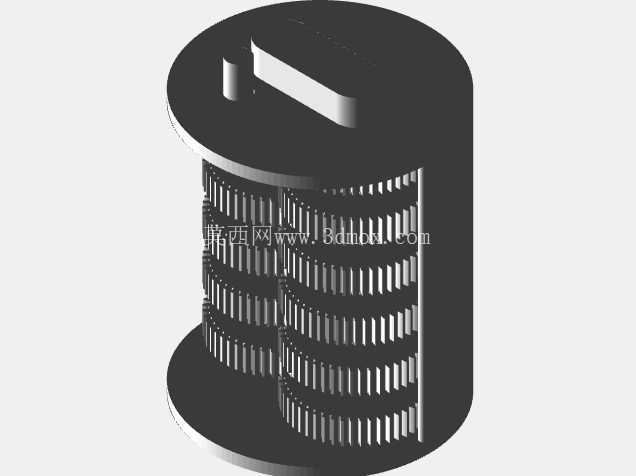

设计思路上，整体采用同轴圆柱布局，所有齿轮副的轴线均平行布置，输入与输出端保持同轴线，外部采用圆筒式壳体包裹，上下端设置圆形端盖完成腔体密封与轴系定位，输入端的端盖上预留了动力输入接口，可直接连接驱动电机输出轴，不需要额外加装换向传动组件。各级齿轮均采用标准渐开线圆柱直齿设计，齿形参数统一，减少了加工时的刀具更换频次，单级传动比1.25的设定，既保证了每级齿轮的齿数差处于合理区间，不会出现小齿轮根切、大齿轮齿数过多导致外径超标的问题，也让每级传动的载荷分配更均匀，不会出现单级传动比过大导致单对齿轮副负载过高的情况。

从安装边界来看，整体结构外轮廓为标准圆柱形，径向尺寸由最末级大齿轮的齿顶圆直径加壳体内壁安全间隙确定，轴向尺寸由各级齿轮的齿宽、齿轮间的轴向定位隔套厚度、两端轴承安装位的尺寸累加得到，安装时可通过圆筒外壁的定位面完成径向固定，上下端盖的安装孔可完成轴向锁紧，不需要额外设计复杂的安装支架，适配在圆柱形安装舱内直接嵌入装配。

功能特性层面，这套结构纯机械传动，没有电控换挡元件、摩擦离合元件，传动可靠性高，只要齿轮强度满足负载要求，就可以长期无故障运行，不会出现换挡打滑、传动比漂移的问题；每级传动比固定，输出转速与输入转速呈严格的线性对应关系，适合对转速输出精度要求高的工况，比如精密送料机构、实验台转速调节单元，可通过输入转速的线性调整，配合固定传动比获得精准的末端输出转速。齿轮与轴之间采用平键连接传递扭矩，轴向通过轴用挡圈与隔套完成定位，避免齿轮在运转过程中出现轴向窜动，导致啮合错位、齿面偏磨的问题；壳体上下端的轴承位采用标准深沟球轴承安装尺寸，可直接选用标准件完成轴系支撑，运转时的径向跳动可控制在较小范围内，传动噪音更低。

实际装配调试时，可从输入端开始依次装配各级齿轮与隔套，每装完一级就手动转动轴系检查啮合顺滑度，调整对应齿轮的轴向位置保证齿面啮合宽度达到设计要求，避免出现局部齿面受力过大的情况；全部齿轮装配完成后再合装上端盖，转动输入轴检查整体系数的运转阻力，若阻力过大可逐一检查各级齿轮的侧隙与轴承预紧力，排除卡滞点。这类定传动比多级变速结构，相比带传动、链传动的变速方案，传动比更准确，不存在打滑丢转的问题，传动效率也更高，适合在空间紧凑、传动精度要求高的固定转速比工况下使用，不需要额外的调速控制元件，整体结构简单，制造成本可控，对加工设备的要求不高，普通滚齿设备即可完成全部齿轮的加工，适合小批量定制生产场景。
