化油器适配速度堆栈法兰连接件

在进气系统改装与小排量动力单元的进气优化场景中，这类适配特定型号化油器的速度堆栈连接件，承担着衔接化油器输出端与后续进气通路的核心作用，很多维修与改装场景里，这类非标准连接件往往需要单独测绘制作，没有现成的通用件可以直接替换。从实际使用场景来看，这类零件主要服务于SU系列HIF44、HIF6型号的化油器，适配1.75英寸也就是44mm通径的速度堆栈、Stubstack结构以及冲压进气管路，是进气通路里的密封衔接载体，一旦这个零件的安装同轴度、密封面平面度达不到要求，很容易出现进气泄漏的问题，直接导致空燃比失准，动力输出出现波动，严重的时候还会让化油器的怠速工况变得不稳定。

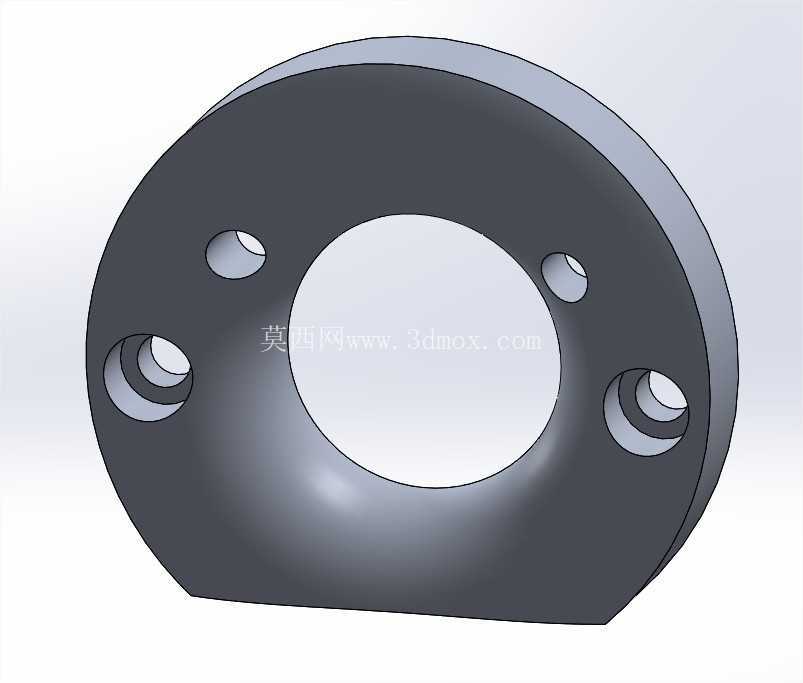

从设计思路上看，这个零件采用了扁平盘式的主体结构，没有多余的凸起或者复杂的异形结构，核心是保证两端密封面的平面度公差，中间的大直径通孔是进气的核心通路，孔径严格匹配44mm的通径要求，避免通径突变带来的进气阻力陡增。零件上分布的四个孔位里，两个是贯穿的螺栓安装孔，尺寸适配UNC 5/16英寸的CHC螺栓，螺栓有效锁紧长度需要匹配3/4英寸的规格，这两个孔的位置度公差控制在±0.1mm以内，保证安装的时候螺栓可以顺利穿入化油器对应的安装螺孔，不会出现别劲的情况，避免安装应力导致零件变形影响密封效果。另外两个沉孔结构是定位避让孔，用来避开化油器端面上的定位凸台，保证安装的时候零件端面可以完全贴合化油器的密封面，不会出现局部间隙。

从安装边界来看，这个零件的整体厚度控制在适配安装空间的范围内，不会因为零件过厚导致进气通路的总长度超出设计值，也不会因为厚度不足导致螺栓锁紧后零件出现压溃变形。零件的外轮廓做了切边处理，不是完整的正圆形，这个设计是为了避让化油器周边的附件安装空间，避免和附近的油门拉杆、燃油管路出现干涉，在实车安装的时候，不需要额外打磨修整零件外轮廓就可以顺利就位。密封面的表面粗糙度控制在Ra1.6以内，不需要额外加装密封垫片就可以实现可靠的端面密封，当然在实际装配的时候，也可以根据化油器端面的磨损情况，选择薄型的密封纸垫来补偿平面度误差，不会因为加装垫片导致螺栓锁紧长度不足。

从功能特性上来说，这个零件除了基础的衔接固定作用，还承担着进气通路的导流过渡作用，中间通孔的边缘做了微小的倒角处理，避免锐边切割进气气流产生紊流，让从化油器出来的油气混合气可以平顺地进入后续的进气堆栈或者冲压管，减少进气阻力的同时，也能避免紊流导致的混合气混合不均问题。零件的材质选择上，一般会采用铝合金或者钢质材料，兼顾强度和耐热性能，因为化油器工作的时候会传导发动机的部分热量，零件需要在一定的温度范围内保持尺寸稳定，不会因为热胀冷缩导致密封面出现间隙，也不会因为长期受振动出现安装孔开裂的问题。

在实际的建模过程中，这类零件需要重点关注安装孔的位置精度和密封面的平面度要求，不能只做外形的复刻，要结合实际的安装工况去核对每个尺寸的公差要求，比如螺栓孔的孔径要比螺栓公称直径大0.2mm左右，留出足够的安装调整余量，但是间隙也不能过大，否则会导致零件安装后出现错位，影响进气通路的同轴度。中间的主通孔要和化油器的输出端保持同轴，同轴度公差控制在Φ0.2mm以内，避免通路错位产生台阶，干扰进气气流的平顺性。外轮廓的切边位置要准确，既要保证足够的密封面宽度，又要实现周边部件的避让，不能为了避让过度削减密封面的宽度，导致密封压力不足出现漏气。

很多维修和改装场景里，这类零件往往因为原厂配件停产或者采购周期过长，需要自行测绘制作，建模的时候如果忽略了安装孔的位置度、密封面的平面度这些细节要求，做出来的零件哪怕外形看起来一致，实际安装的时候也会出现各种问题，比如螺栓穿不进去、安装后漏气、和周边部件干涉等等，所以在建模前期就要把实际安装的边界条件全部考虑进去，核对每个配合尺寸的公差要求，才能保证做出来的零件可以直接投入使用，不需要二次修整。
