带安装支架的多用途工业输送滚筒结构

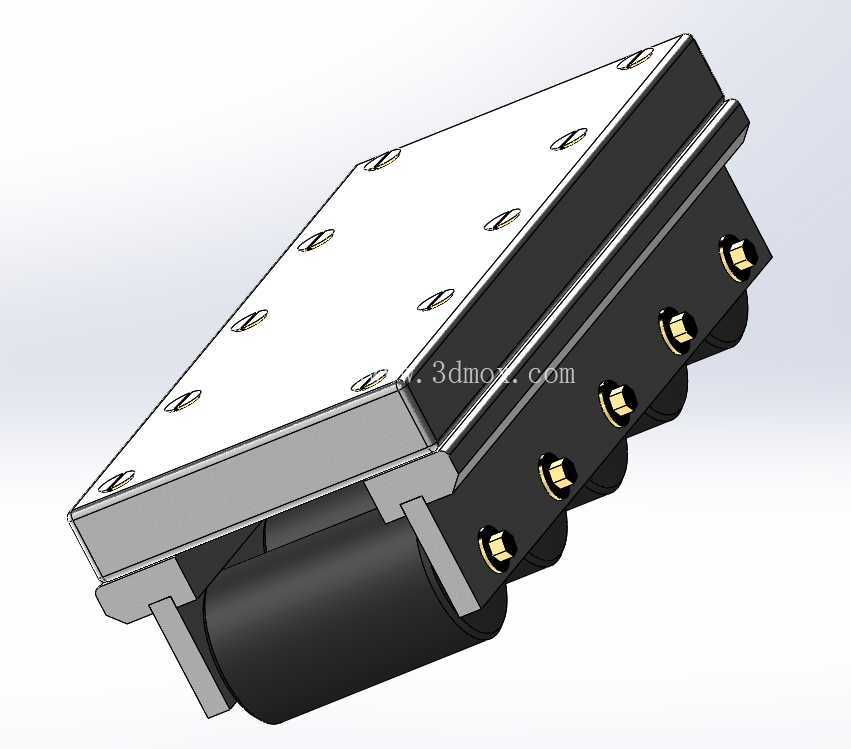

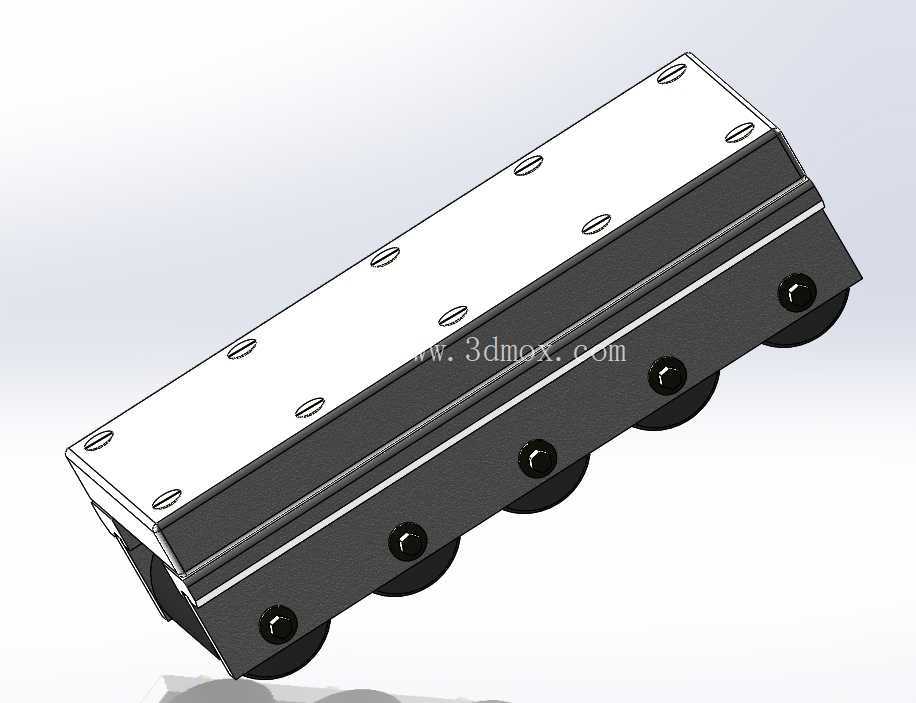

在各类连续输送作业场景中，工业滚筒是承担物料承托、传动输送的核心基础部件，这套带集成安装支架的滚筒结构，可直接适配多数轻型、中型平皮带输送线、无动力辊道线以及工装板回流线的安装需求，无需额外设计定制转接固定件，能大幅缩短输送设备的组装调试周期。从实际应用场景来看，这类滚筒既可以作为无动力辊道的自由转动承托单元，用于仓储分拣线、生产装配线的工件滑移输送，也可以搭配驱动电机作为主动传动辊，带动平皮带完成物料的水平或小倾角输送，覆盖电子组装、食品包装、五金件加工转运、电商仓储分拣等多个领域的输送需求。

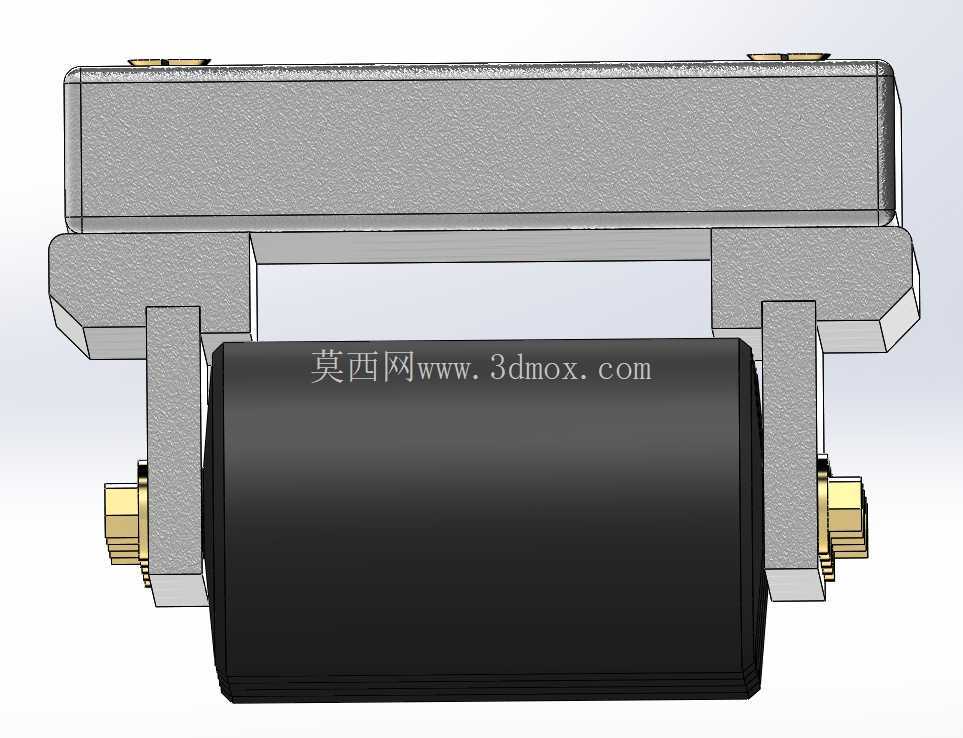

从功能特性上看，滚筒主体采用圆柱面精加工设计，表面光洁度控制在合理区间，转动过程中不会出现卡滞、跳动问题，运转时与皮带或工件接触面的摩擦力均匀，既可以避免输送过程中皮带跑偏，也能防止工件表面被刮花，适配表面质量要求较高的工件转运需求。两端的轴头采用标准化的阶梯轴设计，搭配内置的转动轴承，转动阻力小，长期运行下的磨损量低，维护时仅需定期补充润滑脂即可，无需频繁拆解更换部件。两侧的安装支架采用折弯成型的刚性结构，支架上预留了对应的安装固定孔位，既可以直接通过螺栓锁紧在输送线的铝型材或方钢机架上，也可以根据现场安装需求调整孔位适配不同宽度的机架，支架与滚筒轴头的配合位置设置了轴向限位结构，能避免滚筒运转过程中出现轴向窜动，保证输送过程的稳定性。

设计思路上，这套结构优先考虑了现场安装的通用性与后期维护的便捷性，没有采用一体化焊接的固定结构，而是将滚筒主体与安装支架设计为可拆分的装配结构，当滚筒表面出现磨损或者轴承损坏时，仅需松开支架上的锁紧件即可单独更换滚筒主体，无需整体拆卸两侧支架，能大幅降低后期运维的时间成本。支架的结构设计做了对应的加强处理，在支架与轴头配合的受力位置增加了折弯加强筋，避免长期承重后支架出现变形，保证滚筒的安装同轴度。滚筒的长度与直径参数匹配常规输送线的通用规格，两端轴头的伸出长度也符合标准安装尺寸，可直接替换市面上同规格的常规输送滚筒，无需对现有输送线机架做额外改造。

从安装边界来看，这套滚筒组件的整体安装宽度由两侧支架的外侧间距决定，安装时需要保证两侧机架的安装面处于同一水平面上，避免支架安装倾斜导致滚筒转动卡滞。滚筒的中心高与支架底部安装面的距离为固定值，选型时可根据输送线的皮带面高度需求直接匹配，无需额外调整中心高。轴头与支架的配合间隙控制在合理公差范围内，既保证装配时的便捷性，也不会出现过大间隙导致的运转晃动。滚筒表面的圆柱度公差控制在较高精度等级，高速运转时的径向跳动量极小，不会出现皮带抖动、工件输送偏移的问题。在实际选型应用中，可根据输送物料的单重、输送线的运行速度选择对应长度与直径的滚筒规格，这套结构的承载能力覆盖常规轻型到中型输送场景，单根滚筒的静态承重可满足多数常规工件的输送需求，搭配多根滚筒组成辊道时，可通过调整滚筒的安装间距适配不同尺寸的工件输送，避免工件在输送过程中出现卡滞、掉落的问题。
