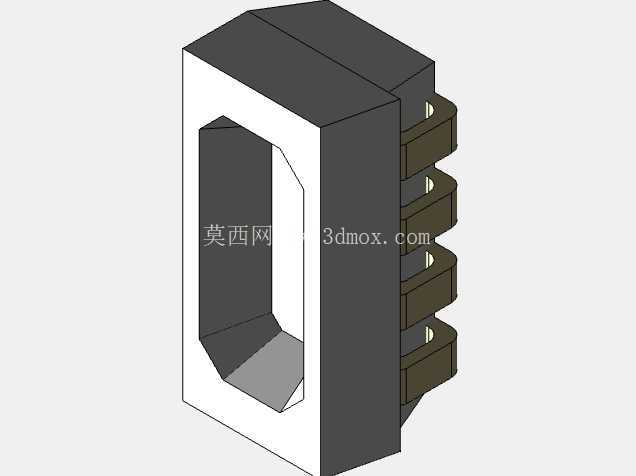

侧发光可寻址微型RGB发光元件结构

　　在消费电子、智能穿戴、氛围照明设备的结构设计环节，侧装式发光元件的选型与安装适配，一直是紧凑空间内光效布局的核心难点，常规正发光灯珠受出光方向限制，很难满足设备侧沿、窄边缝隙内的光线投射需求，这款直角出光的可寻址RGB发光元件，正是针对这类窄空间安装场景做的结构优化。从实际使用场景来看，这类元件常被用在机械键盘侧边灯带、AR/VR设备边缘指示、小型智能硬件的状态提示、窄边框装饰灯条等产品上，这类场景普遍留给发光元件的安装空间纵深极窄，同时要求光线能沿平行于PCB板面的方向射出，避免正发光带来的光线直射人眼、光效覆盖范围偏离设计区域的问题。

　　从功能特性上看，这款元件集成了控制电路与发光芯片，单颗元件即可实现独立的256级亮度三原色调节，多颗元件串联时仅需占用主控芯片一个IO口就能完成全链路的信号传输与光效控制，不需要给每颗灯珠单独布设控制线路，能大幅简化PCB布线的复杂度，这也是可寻址RGB元件在紧凑型设备中被广泛应用的核心原因。设计这款元件的三维结构时，首先要考虑的是出光面的角度精度，直角发射的结构要求封装外壳的遮光面与出光面保持严格的90度夹角，一旦外壳注塑成型时出现角度偏差，就会导致光线投射方向偏移，实际装配后出现光带明暗不均、出光角度偏离设计值的问题；其次要兼顾元件的焊接可靠性，侧面伸出的四个焊盘分别对应电源、信号输入、信号输出、接地引脚，建模时焊盘的伸出长度、焊盘与塑封本体的相对位置都严格匹配SMT贴片工艺的公差要求，焊盘边缘做了微小的倒角处理，避免回流焊时出现锡珠连桥、虚焊的问题。

　　从安装边界来看，这款元件属于微型贴片类元件，整体塑封本体的长宽高尺寸适配0805以上规格的焊盘布局，安装时在PCB上预留的焊盘间距要和元件引脚间距保持一致，元件本体距离周边结构件的安全间隙不小于0.2mm，避免贴片时元件与周边器件产生干涉；出光面一侧不能有深色不透光的结构件遮挡，若需要匀光效果，可在出光面外侧0.3-1mm的位置加装乳白色PC匀光片，匀光片的厚度不超过0.5mm即可保证光线均匀扩散的同时不会过多损失光效。

　　在做整机结构的堆叠设计时，要注意这款元件的信号传输方向是从信号输入引脚流向信号输出引脚，建模时要提前规划好所有灯珠的排列方向，避免出现信号反向传输导致部分灯珠无法受控的问题；元件背部的塑封平面是贴装时的定位基准面，建模时要保证这个平面与PCB安装面完全平行，否则过回流焊时元件会出现偏移、立碑的焊接缺陷。另外，考虑到部分户外使用的设备需求，这款元件的塑封外壳采用了遮光性的环氧树脂材料，除了正面出光区域外，其余面都做了遮光处理，避免光线从塑封本体侧面漏出形成杂光，影响整体光效的一致性；出光面的封装胶体做了微透镜结构的优化，能让光线的发散角控制在120度左右，既保证足够的光覆盖范围，又不会出现光线过度发散导致亮度不足的问题。在做配套的结构限位设计时，可以在PCB对应的元件位置两侧做微小的塑料限位柱，限位柱与元件本体的间隙控制在0.1mm，这样贴片时可以辅助元件定位，后续设备受震动时也能避免元件出现移位、焊盘脱落的问题，提升产品的长期使用可靠性。
