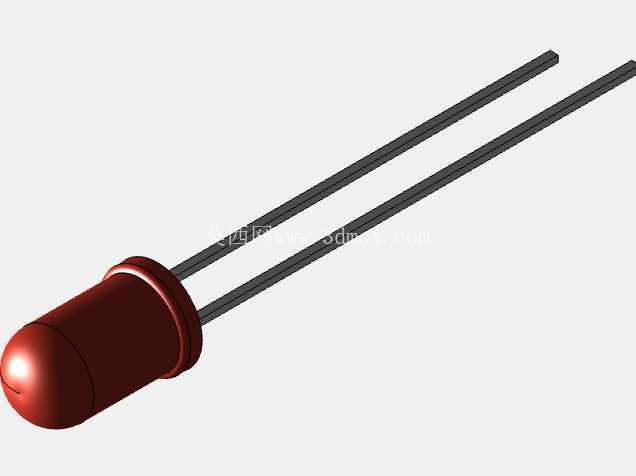

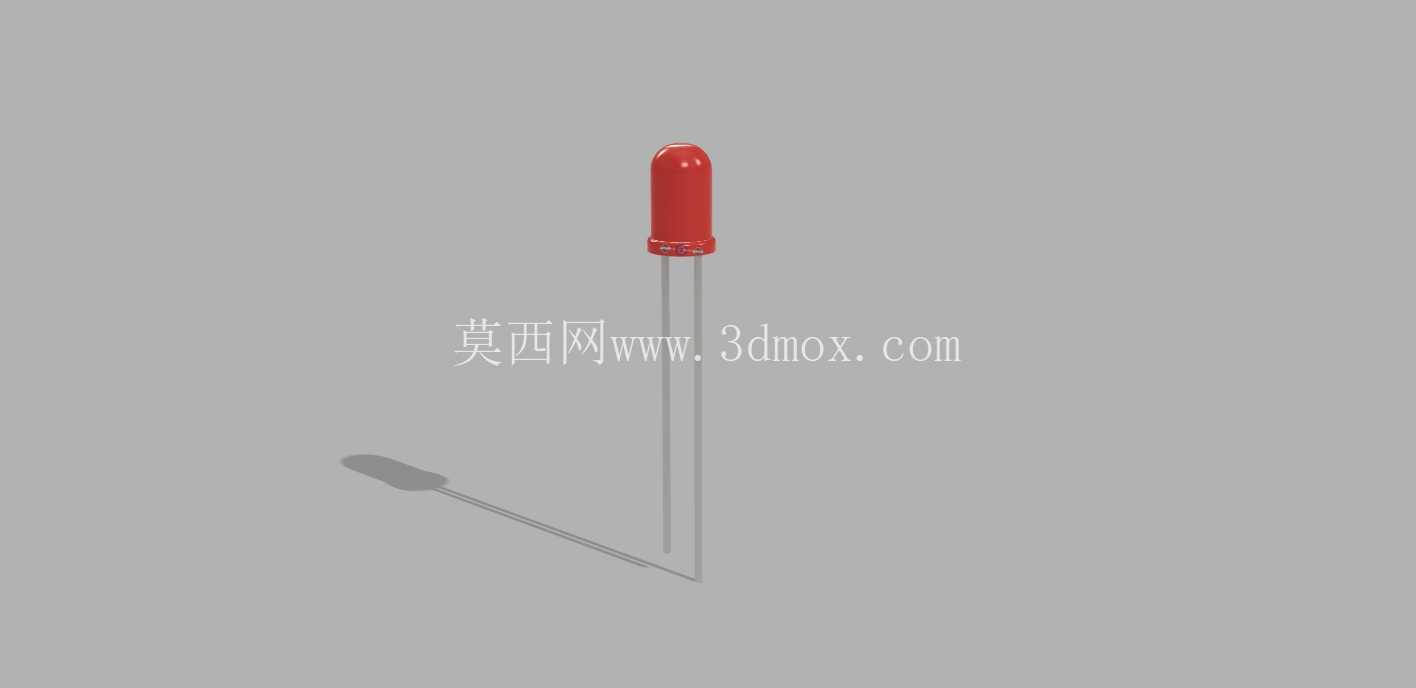

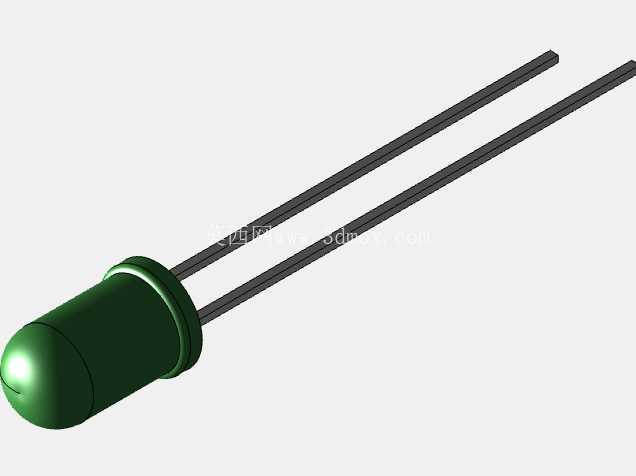

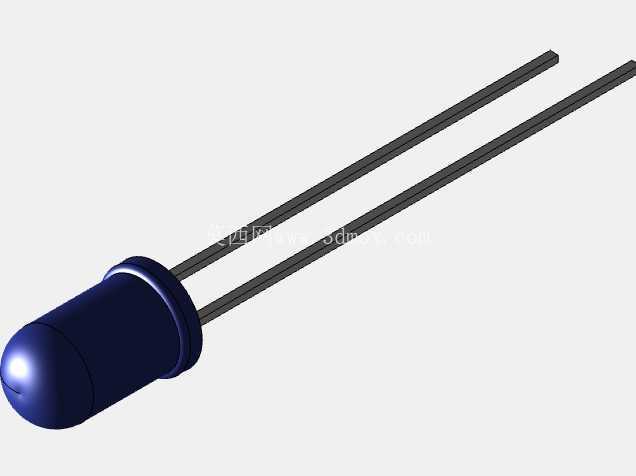

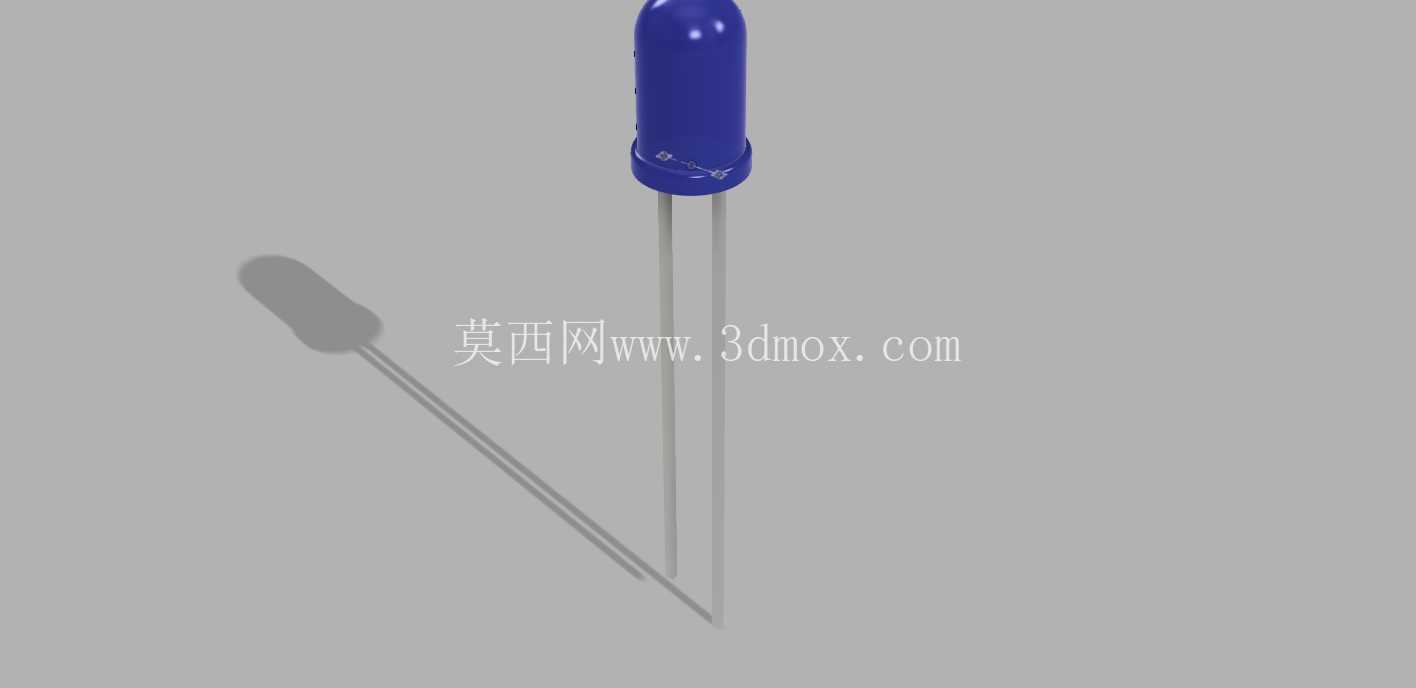

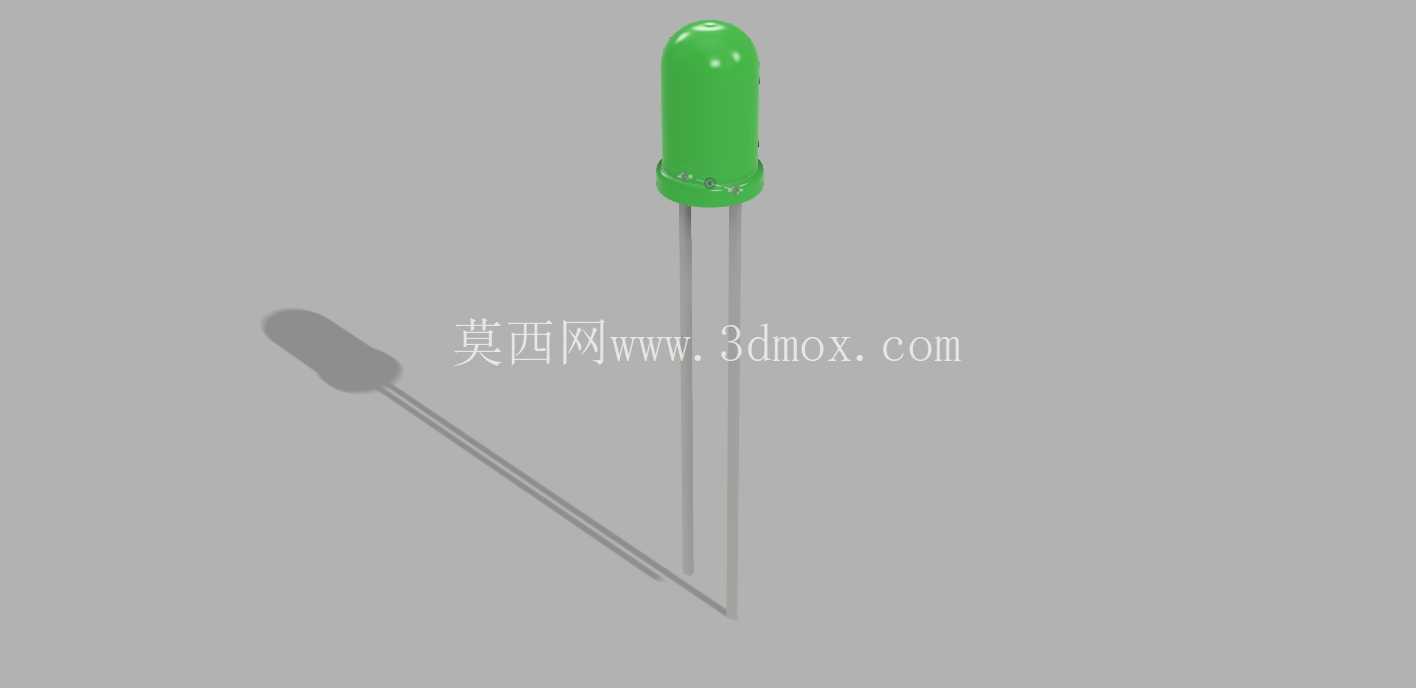

红绿蓝三色5mm直插发光二极管结构

在业余电子制作、小型工控设备状态指示、消费类电子面板提示等场景中，直插式发光二极管是应用频次极高的基础光电器件，本次呈现的5mm规格红、绿、蓝三色LED结构，完全贴合常规直插灯珠的实际装配与使用需求。从实际选型适配角度看，5mm直径的环氧封装灯珠是行业内沿用多年的通用规格，其圆柱形灯头的光学设计经过长期迭代，能够满足多数近距离指示场景的发光角度需求，常规使用中无需额外加装导光结构即可实现清晰的状态提示效果。

设计这类元件的三维结构时，首先要明确安装边界的尺寸约束：灯头部分的圆柱直径严格控制在5mm公差范围内，环氧封装的半球形顶端弧度匹配常规灯珠的聚光角度，两根平行引出引脚的中心距符合通用PCB板的焊盘孔位标准，引脚长度预留足够的波峰焊、手工焊接操作余量，同时兼顾剪脚后的装配高度要求，避免出现灯体过高顶到面板、或是引脚过短无法穿过焊盘的问题。灯头内部的发光芯片、键合引线结构在建模时做了合理简化，既保留了元件的真实结构特征，又不会因为过于细碎的内部结构影响装配干涉检查的效率。

从功能特性上看，红、绿、蓝三种单色灯珠分别对应不同的指示场景：红色通常用于电源故障、设备异常告警提示，绿色多用于设备正常运行、电源接通的状态指示，蓝色则常作为功能激活、通讯状态的提示标识，三种规格的外形尺寸完全一致，仅封装胶体的透色有区别，在做PCB布局时可以统一焊盘封装，减少设计阶段的封装库管理工作量。这类直插LED的安装方式十分灵活，既可以直接插装在PCB板上通过焊锡固定，也可以搭配灯座安装在设备面板上，配合不同颜色的柔光帽还能调整发光的柔和度，避免强光直射造成的视觉疲劳。

在做整机结构的干涉检查时，这个三维模型能够准确还原灯珠的实际外形轮廓，设计人员可以直接将模型导入装配体，核对灯珠顶端到设备面板的间隙、引脚与周边元件的安全距离，避免生产装配时出现元件干涉、焊盘错位的问题。对于电子爱好者的自制项目而言，准确的三维模型也能帮助提前规划面包板、洞洞板上的元件布局，提前预判焊接后的整体高度，方便外壳的开孔与装配。不同于贴片封装的LED，5mm直插灯珠的机械强度更高，引脚具备一定的抗弯折能力，在经常需要拆装、调试的原型设备中使用时，不容易因为外力拉扯出现焊盘脱落的问题，同时其环氧封装的抗震、耐温性能也能满足多数民用、工业非严苛环境下的使用要求。建模过程中对灯体的拔模角度、引脚的倒角细节都做了还原，完全匹配实际量产元件的外形特征，不管是用来做装配演示、结构干涉检查，还是做设备的爆炸图渲染，都能达到足够的真实度。
