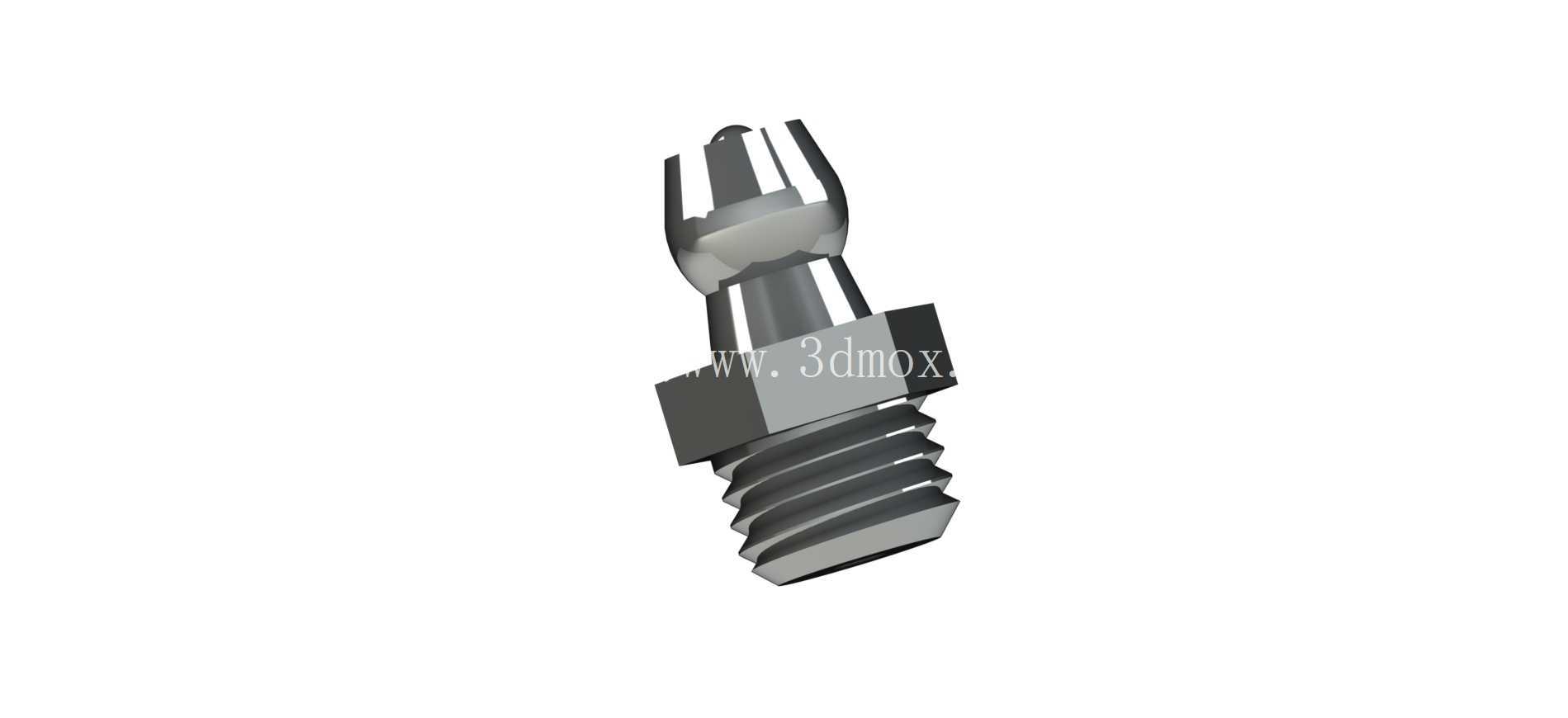

M8x1规格外螺纹连接式润滑注油结构件

在各类压铸生产设备、中小型机械传动机构的日常运维与装配环节中，润滑点位的注油衔接部件一直是影响设备维护效率、润滑脂密封留存效果的核心小尺寸结构件，这款M8x1规格的注油结构正是针对这类场景设计的专用衔接零件。从实际应用场景来看，这类注油件常被布置在压铸模具的导柱配合位、滑块往复运动面、小型传动轴承座侧壁、直线导轨滑块端面等需要定期补充润滑脂的位置，承担着连接手动/气动注油枪与设备内部润滑腔道的作用，避免注油过程中润滑脂外泄，同时在非注油时段封堵腔道开口，阻挡外界铝屑、粉尘、切削液进入润滑接触面造成磨粒磨损。

从功能特性层面拆解，该结构件下半段采用标准M8x1外螺纹设计，螺纹段的长度经过适配计算，能够满足多数壁厚在3-6mm的模具模板、设备壳体的安装需求，螺纹配合公差选用6g级，既可以保证手动旋入时的顺畅度，又能在缠绕生料带或配合密封胶使用时实现足够的静密封效果，避免润滑脂从螺纹缝隙渗漏。中段设计有对边宽度为12mm的六角方台结构，这个结构是安装时的受力位，适配普通开口扳手或套筒进行拧紧操作，方台的上下端面都做了微小的倒角处理，下端倒角可以引导螺纹顺利旋入安装孔，上端倒角则能避免安装时扳手打滑刮伤零件表面，同时减少应力集中，防止拧紧过程中六角部位出现崩裂。

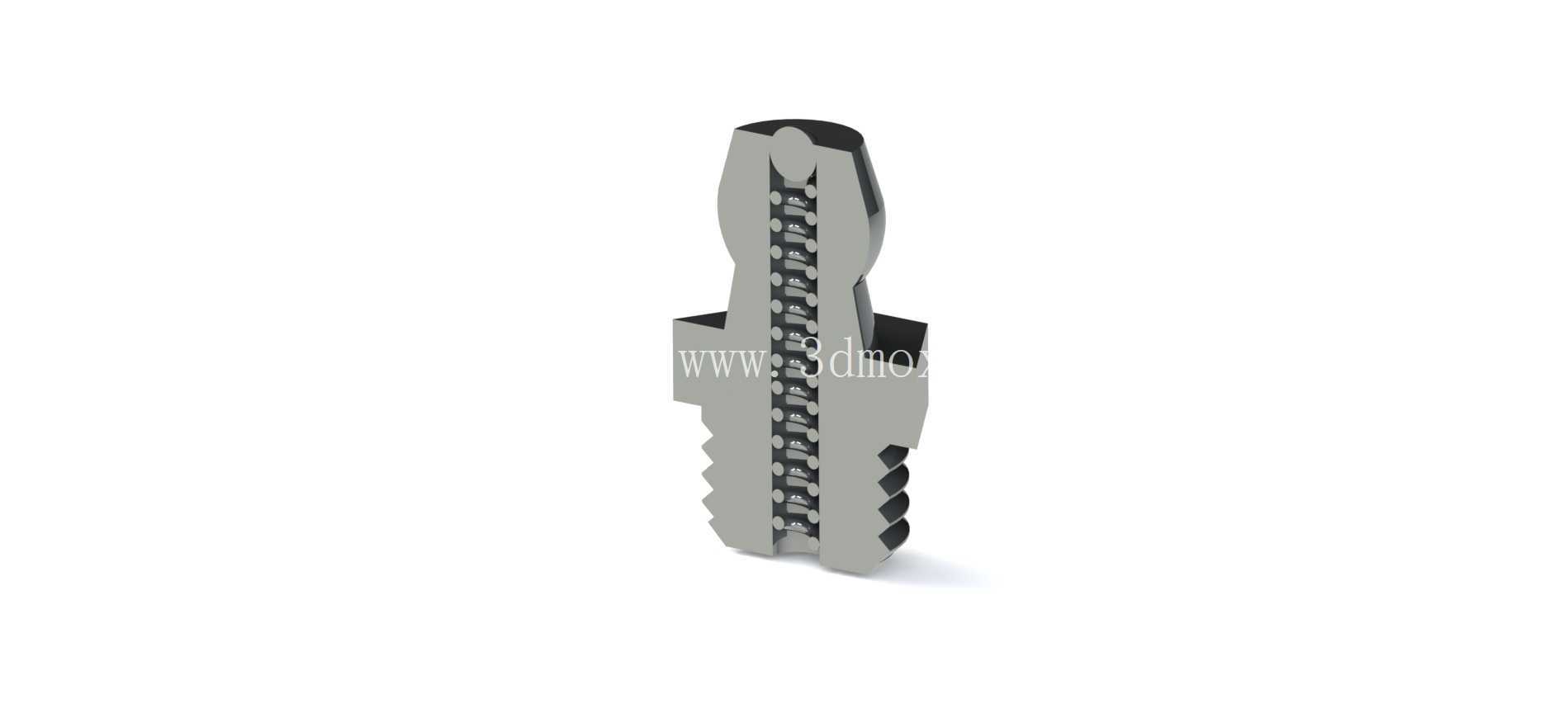

上半段的注油衔接结构采用了开槽式卡接设计，顶端的多瓣弹性卡爪结构可以适配标准规格的手动注油枪枪头，当注油枪头压入时，卡爪会受挤压向内收拢，抱紧枪头的出油嘴外壁，形成临时密封通道，保证注油压力在0.3-0.8MPa区间内时润滑脂不会从衔接位置溢出，注油完成拔出枪头后，卡爪依靠自身材料弹性回弹复位，配合内部的微型单向封堵结构，阻挡已经注入腔道的润滑脂反向溢出，同时隔绝外界杂质进入。

从设计思路的角度来看，整个零件的结构完全围绕安装便捷性、使用可靠性、密封耐久性三个核心需求展开，没有多余的装饰性结构，所有几何特征都服务于实际功能：螺纹段的牙型角选用标准60度三角螺纹，兼顾自锁性与加工便利性；六角方台的对边尺寸选用通用标准规格，不需要配备专用扳手，现场运维人员使用常规工具即可完成拆装更换；顶端卡爪的开槽数量与开槽深度经过反复验证，既保证足够的卡接抱紧力，又不会因为反复插拔出现弹性疲劳断裂；整体外形的最大外径控制在12mm以内，不会在设备表面形成过大的突出结构，避免安装在模具开合模路径附近时与其他运动部件发生干涉。

在安装边界方面，该注油件的安装孔需要预先加工M8x1的内螺纹，螺纹孔的有效深度不小于8mm，孔底与内部润滑腔道连通的通油孔直径建议设置为3mm，既可以保证润滑脂顺利通过，又能避免过大的通油孔导致内部封堵结构失效；安装时六角方台的下端面与设备安装面之间可以根据密封需求加装厚度1mm的紫铜密封垫或者尼龙密封垫，进一步提升静密封效果，拧紧力矩控制在8-12N·m即可，过大的拧紧力矩会导致螺纹滑牙或者六角方台断裂，过小则可能出现密封不严渗漏的问题。

在三维建模过程中，这类零件的建模需要重点关注几个关键尺寸的精度：螺纹段的大径、中径、小径尺寸要符合普通螺纹公差标准，六角方台的对边尺寸、对角尺寸要符合紧固件扳拧结构的标准要求，顶端卡爪的内径、开槽宽度、卡爪倾斜角度要匹配常用注油枪头的尺寸，保证卡接的适配性；同时建模时要注意各段衔接位置的圆角处理，避免尖锐棱角造成的应力集中，尤其是卡爪根部的圆角，直接影响零件的反复使用寿命，圆角过小容易在卡爪反复形变时出现根部断裂的问题。这类小尺寸五金配件虽然单体成本不高，但在整套设备的润滑系统中承担着不可替代的作用，结构设计的合理性直接影响设备日常维护的效率与润滑系统的可靠性，建模时每一处尺寸的设定都需要结合实际使用场景的需求，不能仅凭外观随意绘制。
