一体注塑式五齿背部抓痒挠结构设计

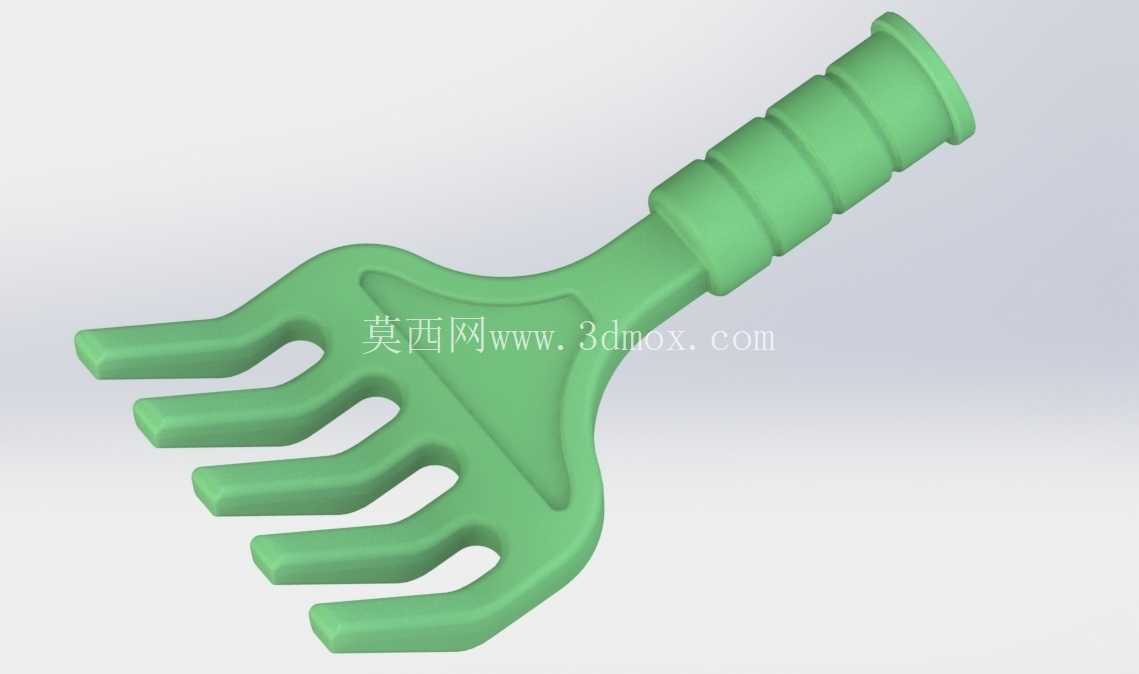

这款手持抓痒工具的设计，最初是从日常居家场景的实际使用痛点切入的——传统竹制、木制抓痒器要么齿形尖锐易刮伤皮肤，要么手柄握持易打滑，长期使用后齿部易断裂，针对这些问题，整个结构从功能实现到注塑工艺适配做了全链路的优化。先从使用端的功能特性来看，头部采用五齿等距排布结构，每个齿端都做了R3.5的圆角过渡，齿与齿之间的间隙控制在8mm，既能够保证抓挠时可以隔着薄衣物接触到皮肤表层，又不会因为齿距过窄夹扯衣物纤维，齿根位置做了2mm的加厚过渡，避免日常施力时出现应力集中导致齿部断裂的问题。手柄部分采用三段式环形防滑槽设计，每道防滑槽深度1.2mm，槽边做0.5mm的圆角，握持时手指刚好卡入槽位，即使手心出汗也不会出现滑脱的情况，手柄末端做了直径12mm的凸缘挡边，防止使用时工具从手中滑出，同时这个凸缘位置也预留了2mm直径的挂孔，方便日常悬挂收纳，不占用抽屉储物空间。

从结构设计的工艺适配角度来说，整个零件采用一体注塑成型，没有额外的装配部件，分型面设置在手柄与头部连接的中心对称面上，拔模斜度统一取1.5°，既能够保证开模时顺利脱模，也不会在零件表面留下明显的分型线痕迹。头部的曲面过渡采用G2连续的曲面构建，每个齿的曲面都和头部主体曲面顺滑衔接，避免注塑时出现熔体流动速率不均导致的缺胶、熔接痕问题，壁厚控制在均匀的2.5mm，没有出现壁厚突变的位置，从根源上减少注塑冷却时的翘曲、缩痕缺陷，不需要后续额外的表面修整工序，成型后即可直接使用。

实际使用场景中，这款工具除了日常居家抓挠背部止痒的核心用途外，齿部的圆角设计也可以用来对肩颈、腿部的肌肉做轻度的按压放松，不需要额外搭配其他按摩配件。整体长度控制在190mm，头部最大宽度65mm，手柄直径22mm，这个尺寸边界刚好适配成年人单手握持的操作范围，手臂向后伸展时，手柄长度能够覆盖到背部中下区域，不需要过度扭转手臂就能够到所有需要抓挠的位置，整体重量控制在35g左右，长时间握持使用也不会出现手部酸胀的问题。

设计过程中也针对受力工况做了简化的力学验证，在齿端施加15N的垂直按压力（对应日常抓挠时的最大施力）时，齿根位置的最大应力为12MPa，远低于常用PP塑料的弯曲强度，正常使用情况下不会出现断裂失效的问题，手柄位置施加20N的扭转力时，连接位置的变形量小于0.3mm，不会因为拧转导致结构损坏。整个外表面没有尖锐的棱角，所有外露边都做了R1以上的圆角处理，即使不小心碰到皮肤也不会造成划伤，适合全年龄段人群使用，尤其是行动不便、手臂无法灵活伸展的老年群体，不需要他人协助就能够完成背部抓挠的操作。

从安装和收纳的边界来看，因为是一体手持结构，不需要额外的安装固定配件，挂孔直径适配市面上常见的S型挂钩、墙面粘钩，悬挂时占用的投影面积小于70mm*200mm，不会占用过多的墙面储物空间，整体结构没有易松动的小零件，不存在误食、脱落的安全隐患，放在家中、办公室抽屉里都可以随时取用，也可以作为便携小物件放在包中外出携带，不会刮损包内的其他物品。
