双耳U形夹枢轴铰接安装支座结构

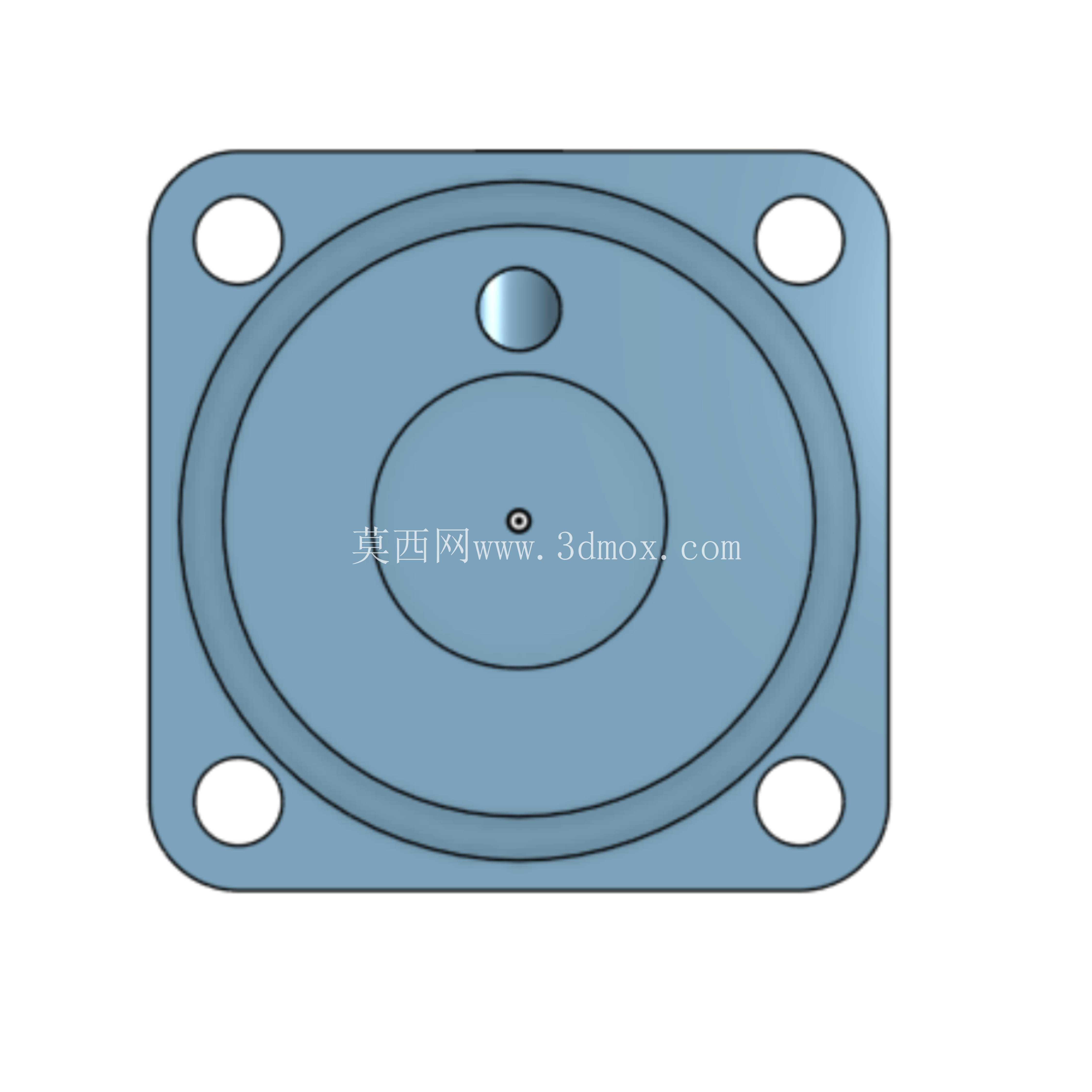

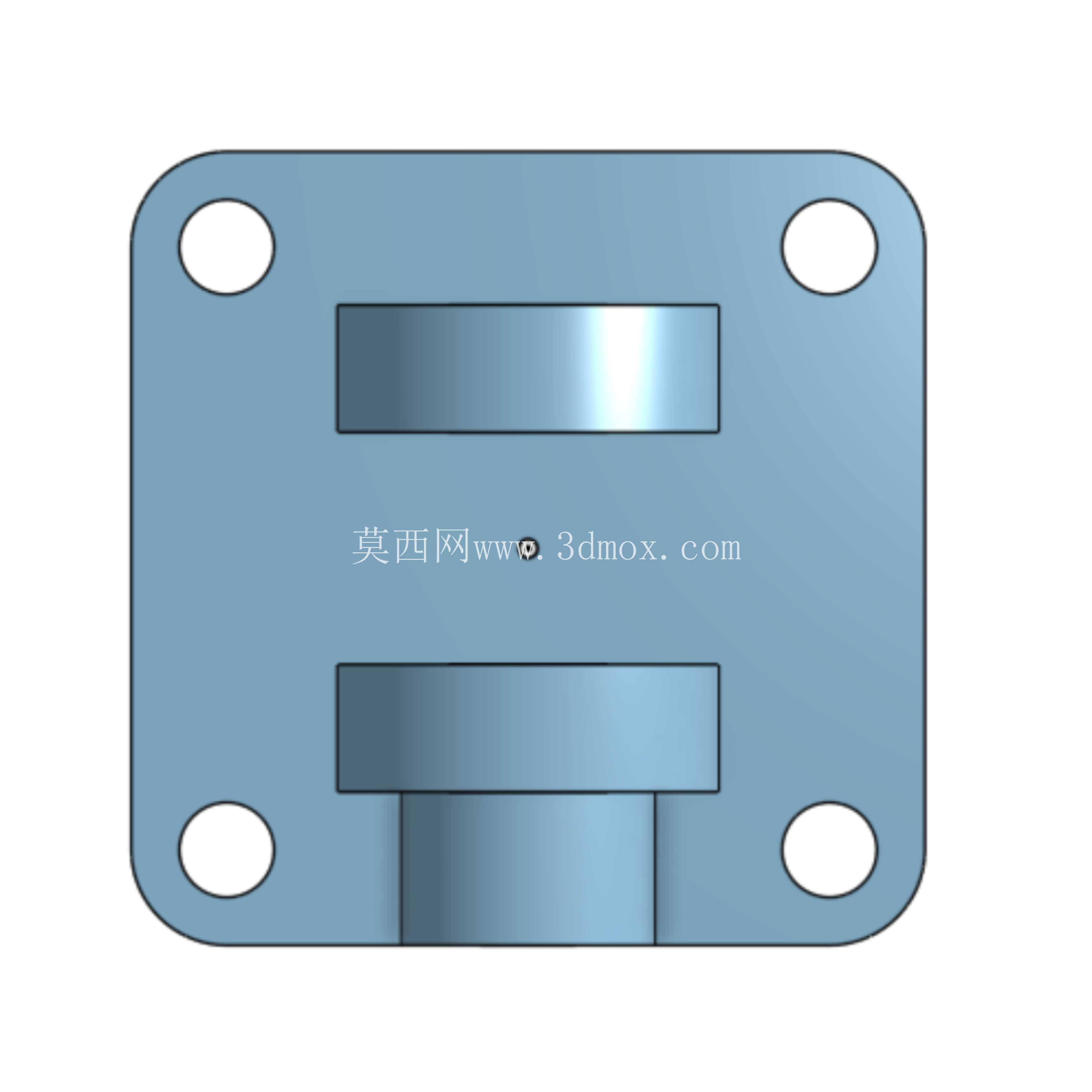

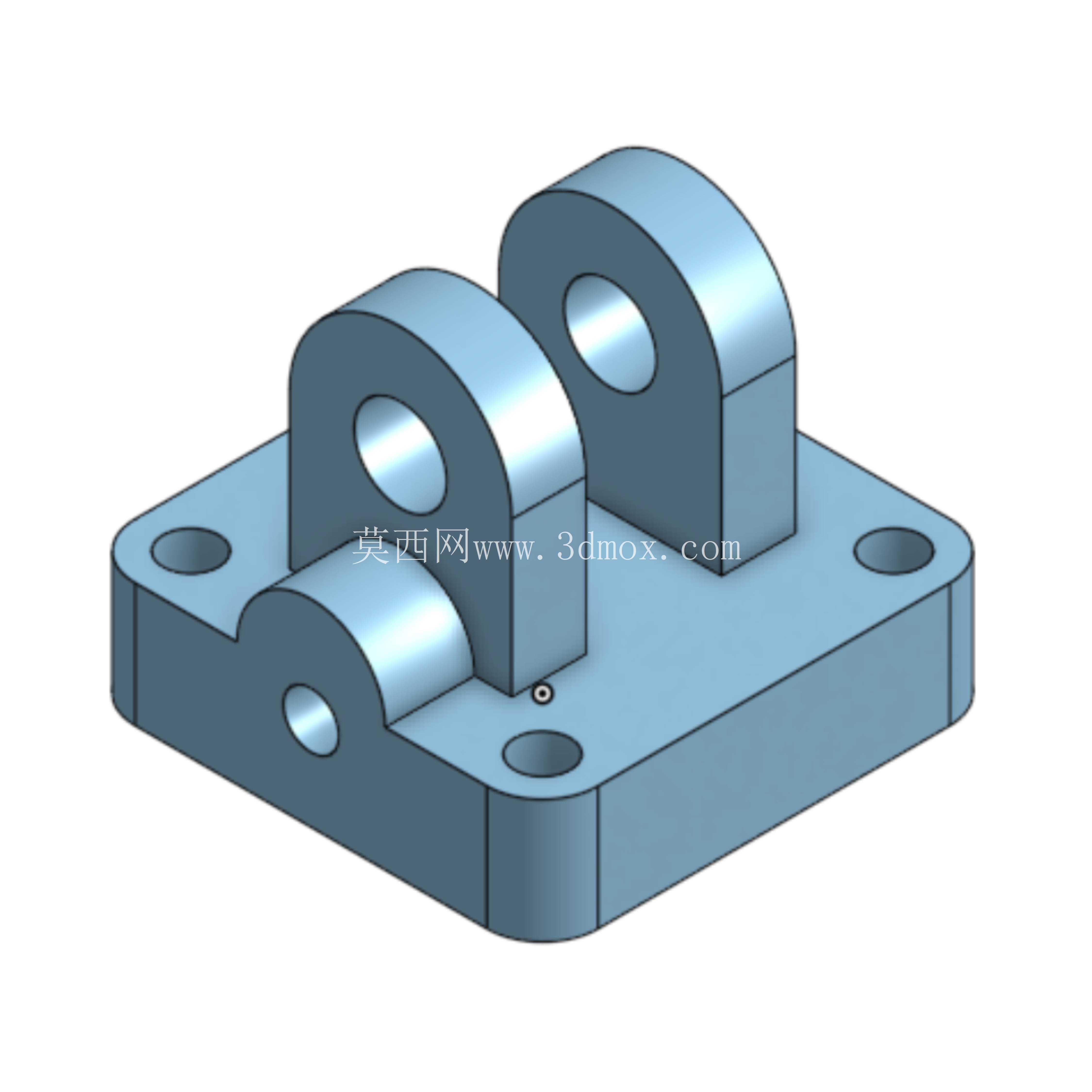

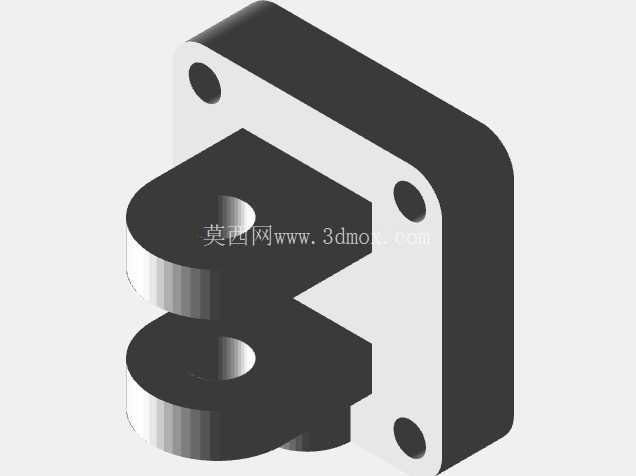

　　在重型液压执行机构、工业连杆传动系统、工程机械铰接点位的设计选型中，这类双耳U形夹安装支座是承担枢轴载荷、实现部件铰接转动的核心连接件，日常工况中多配套液压油缸耳轴、重型连杆端、设备翻转支撑臂使用，需要同时承受径向枢轴载荷、轴向窜动力以及工况带来的交变冲击载荷，对结构刚性、安装定位精度都有明确的工程要求。从结构设计逻辑来看，该支座采用矩形一体化底座作为承载基础，底座四个角位设置沉头安装孔，用于穿装内六角螺栓将支座整体固定在设备安装基面，沉孔设计可以保证螺栓头完全埋入底座平面，不会突出安装面干涉上方铰接部件的转动行程，四个安装孔的孔位公差按照IT7级精度控制，安装时可以快速完成定位找正，避免孔位错位导致的装配应力残留。

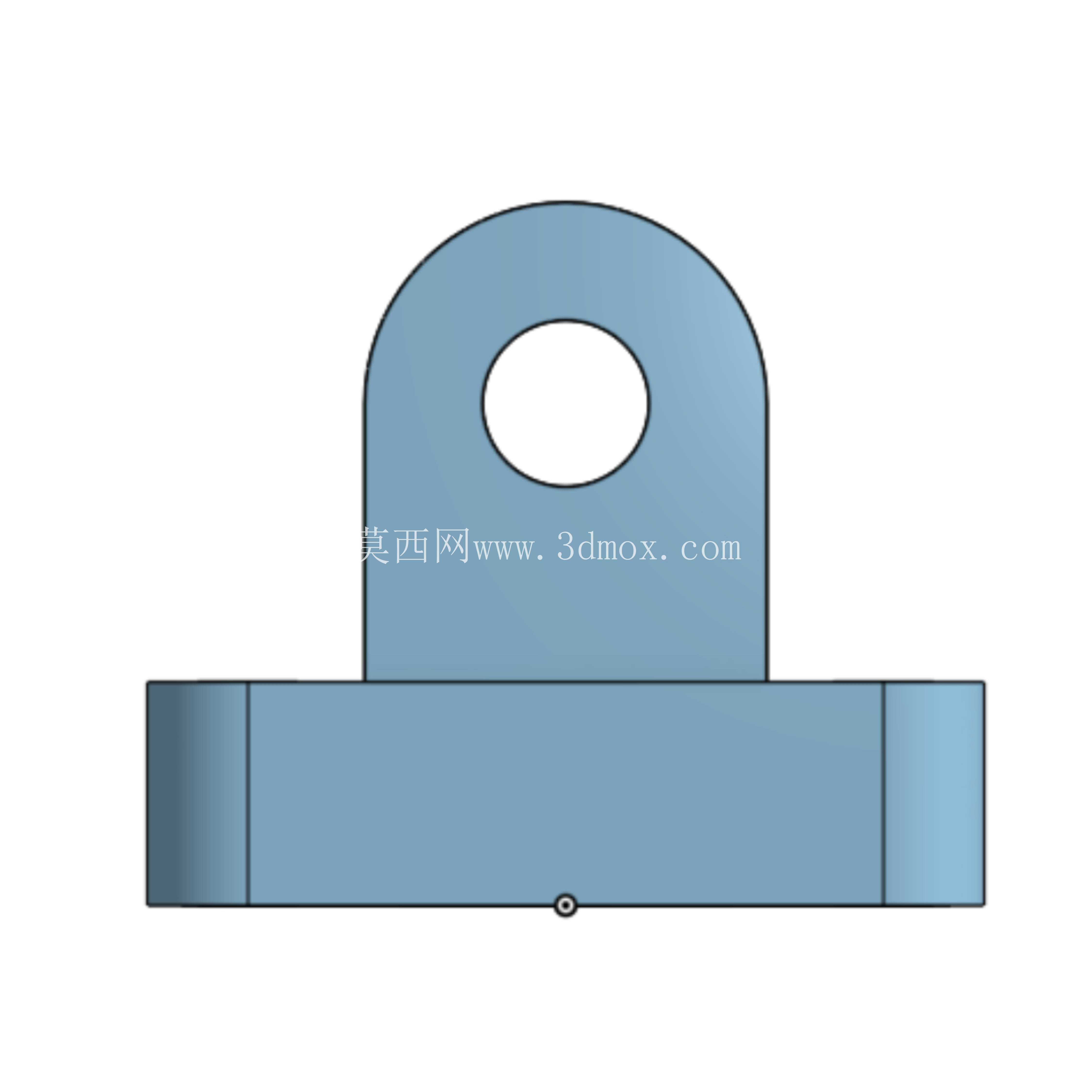

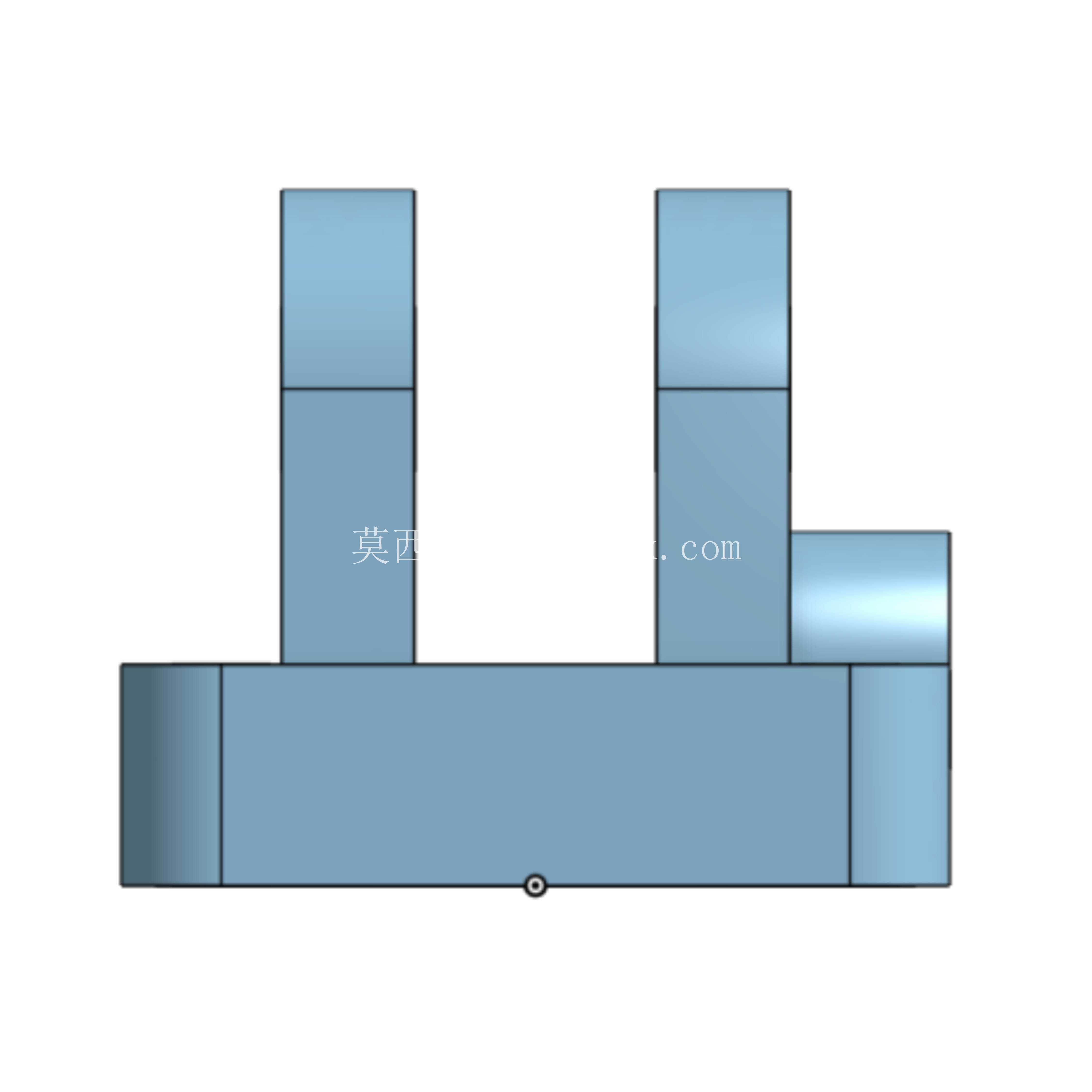

　　底座上方平行设置两个带同轴圆孔的垂直立耳，也就是行业内常说的双耳结构，两个立耳的内孔经过同轴度校验，孔壁预留了衬套压装余量，实际装配时可以根据载荷等级选配铜基自润滑衬套或者滚针轴承，用来支撑穿过孔内的枢轴或者连接螺栓，保证铰接部件转动顺畅的同时，降低孔壁的磨损速率，延长支座整体使用寿命。两个立耳之间的U形槽宽度根据配套铰接部件的端部厚度设计，预留了0.2-0.5mm的装配间隙，既可以避免铰接部件转动时出现卡滞，也能控制间隙量减少铰接点位的晃动量，提升整体传动刚性。在底座与立耳的衔接位置，设计有横向圆柱形加强结构，这个加强件一方面可以填充立耳根部的应力集中区域，通过圆弧过渡减少载荷作用下的应力突变，避免立耳在长期交变载荷下出现根部断裂的问题；另一方面加强件上设置的横向辅助孔，可以作为锁定销穿装孔或者润滑油注油通道使用，当需要锁定铰接点位角度时，可以穿装径向锁定销穿过枢轴上对应的定位孔完成角度固定，需要持续润滑的工况下，也可以通过这个孔接入润滑油路，直接向枢轴配合面加注润滑脂，减少日常维护的拆装工作量。

　　从安装边界来看，该支座的底座平面度要求控制在0.05mm以内，安装时需要保证设备安装基面的平面度匹配，避免底座紧固后出现翘曲变形导致立耳内孔同轴度超差；四个安装孔的中心距按照标准铰接座的安装尺寸设计，可以直接替换同规格的铸造铰接支座，不需要额外修改设备安装基面的孔位。在实际工况适配中，这类支座可以根据使用场景选择不同的材料与热处理工艺，普通轻载工况下可以采用球墨铸铁铸造成型后做去应力处理，中载交变载荷工况下可以采用45号钢整体铣削成型后做调质处理，重载冲击工况下则可以采用合金结构钢加工后做表面淬火处理，提升孔壁与安装面的耐磨性能。

　　设计这类支座的三维模型时，需要重点校验立耳根部的应力集中系数、内孔的同轴度公差、安装孔的位置度公差，同时要核算U形槽的开口宽度与配套铰接部件的干涉情况，避免装配后出现部件碰撞；另外还要考虑衬套压装后的内孔尺寸变化，在建模时提前预留衬套的压装余量，保证后续加工时尺寸链可以闭合。这类支座相比单耳铰接座，拥有更好的抗侧弯性能，双立耳的结构可以从两侧对枢轴形成支撑，大幅降低枢轴的弯曲应力，适合用在载荷较大、铰接部件存在侧向分力的点位，比如工程机械的动臂油缸连接位、自动化设备的翻转门轴支撑位、重型输送线的摆臂铰接位等场景，实际使用中可以根据载荷大小调整立耳厚度、内孔直径以及底座安装孔的规格，不需要大幅改动整体结构形式就能适配不同的载荷等级。
