光学检测用拉曼探头金属结构件设计

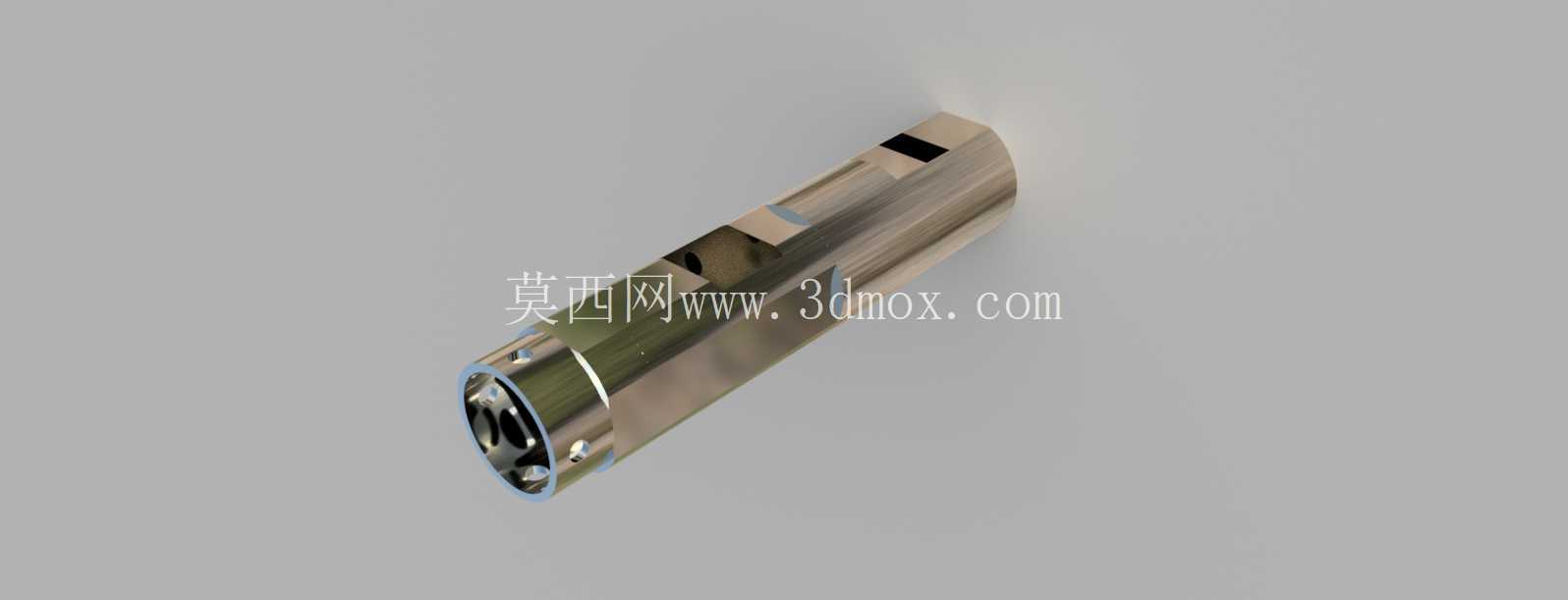

　　在现场光谱快检、实验室材料成分分析、生物医药样本检测、工业来料品质筛查这类场景里，拉曼探头是连接光谱主机与被测样本的核心光学衔接部件，它的结构精度直接决定了激发光的传导效率、散射信号的收集率，最终影响检测数据的信噪比与重复性。这款金属结构的拉曼探头，整体采用长圆柱式构型，主体外壳选用金属材质加工，一方面能为内部的光学镜片、滤波片、光纤对接组件提供刚性防护，避免日常使用中的磕碰、挤压造成内部光路易位，另一方面金属壳体的电磁屏蔽特性，能减少工业现场复杂电磁环境对弱光信号传输的干扰，适配车间在线检测、户外应急筛查这类复杂工况的使用需求。

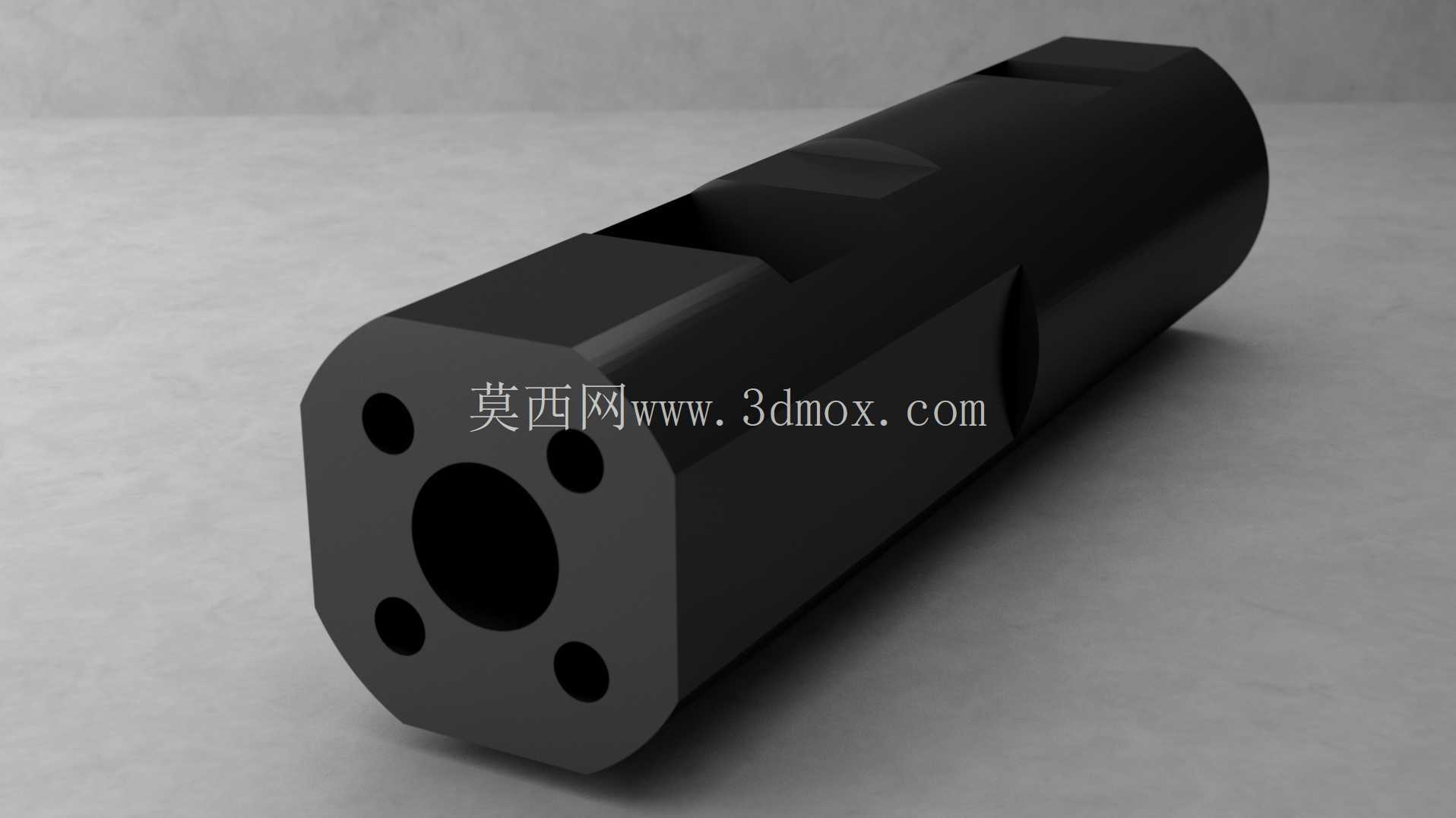

　　从结构设计逻辑来看，整个壳体的内腔采用阶梯式同轴孔设计，不同孔径段分别对应激发光入射通道、散射光收集通道、滤光片安装位、光纤接头锁紧位，各段孔的同轴度公差控制在微米级，避免光路出现偏折损耗。壳体侧面预留的多个异形开孔，分别对应光路调节窗口、锁紧螺丝孔位、标识安装位，在装配阶段可以通过侧方窗口微调内部镜片的俯仰角度，校准完成后通过侧方锁紧螺丝固定镜片座，不需要拆解整个探头壳体就能完成光路校准，大幅降低后期维护的拆装难度。探头的入射端设计有标准的光纤对接接口，接口端面做了定位止口，能保证光纤插芯与内部光路的同轴度，避免反复插拔光纤后出现对接偏差；采样端的端面做了倒角处理，既可以避免尖锐边缘划伤操作人员，也能搭配不同规格的采样保护帽，适配液体、固体、粉末等不同形态样本的检测需求，检测固体样本时可以直接将探头端面贴合样本表面，检测液体样本时可以搭配浸入式保护套伸入待测液体内，不需要额外加装复杂的转接夹具。

　　从安装边界来看，这款探头的主体外径适配常规的光学支架安装夹，能直接固定在标准光学实验架、流水线在线检测支架上，不需要定制专属的安装夹具；整体长度控制在常规手持检测设备的握持尺寸范围内，既可以集成到自动化检测设备上作为固定式检测端，也可以搭配手持握把作为便携式检测探头使用，适配不同的设备集成需求。壳体表面做了钝化处理，能耐受常规实验室试剂的轻微腐蚀，长期使用不会出现表面锈蚀掉屑的问题，避免污染检测样本或者光学镜片。内部的各安装位都设计有密封圈槽，装配时加装O型密封圈后可以达到基础的防尘防水等级，适配食品加工车间、农产品检测现场这类存在粉尘、少量液体飞溅的使用场景。

　　在结构强度设计上，壳体壁厚经过反复校核，既保证整体重量控制在手持使用无明显负重感的范围内，又能承受常规使用中的跌落、挤压冲击，不会出现壳体变形挤压内部光学元件的问题。各连接螺纹都选用标准细牙螺纹，锁紧后不会出现松脱，同时细牙螺纹的微调特性也能在装配时精准控制内部光学元件的间距，保证光程符合设计要求。不同于市面上一体注塑成型的塑料壳体探头，这款全金属结构的探头在长期使用后不会出现壳体老化变形的问题，光路稳定性更强，适合高频次使用的工业检测场景，也能适配需要定期校准的实验室高精度检测需求，在安装时只需要保证探头轴线与被测样本表面垂直，就能获得稳定的检测信号，不需要复杂的安装调试步骤，能大幅缩短检测设备的组装调试周期。
