相交轴动力传递用直齿锥齿轮结构设计

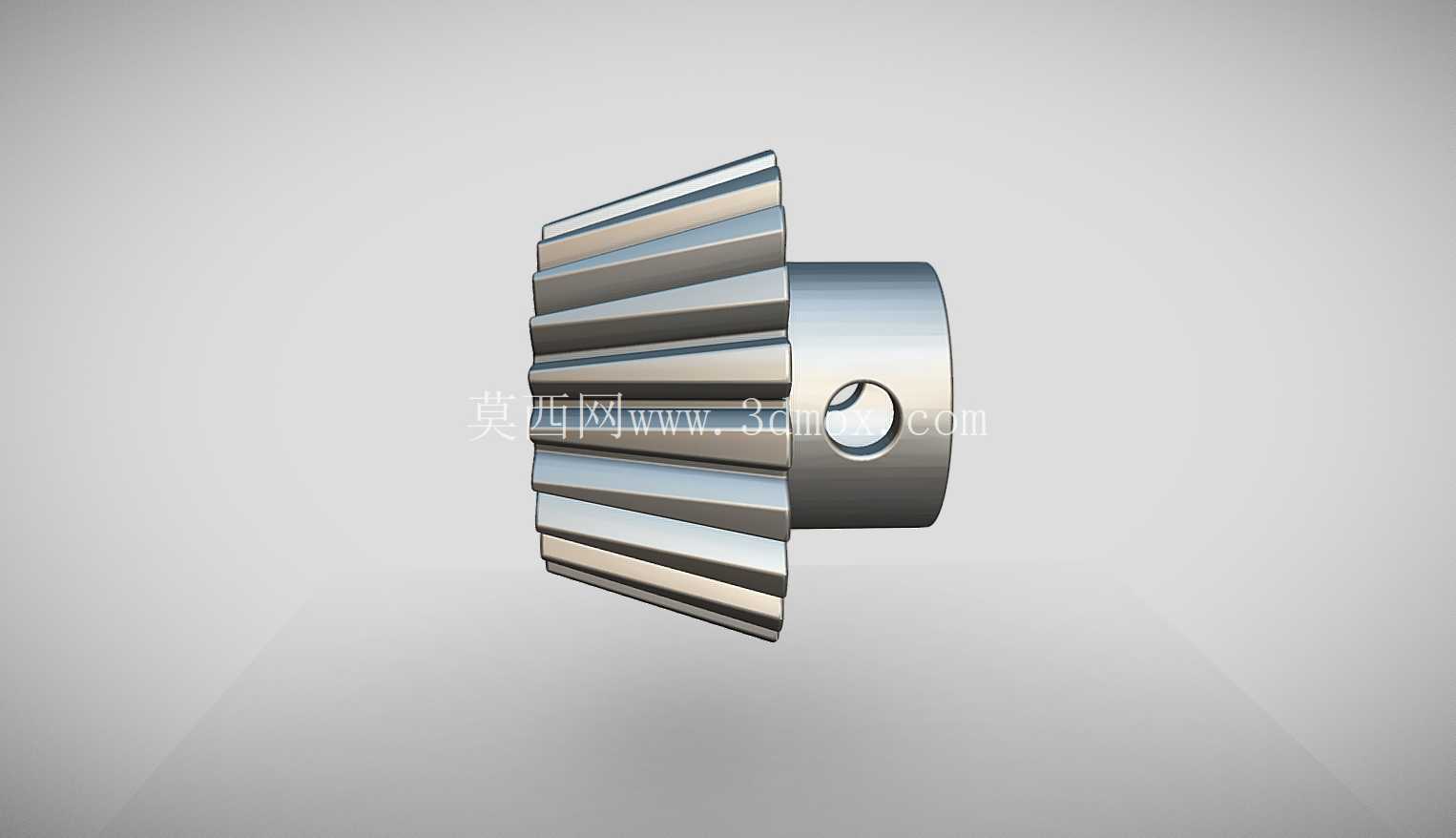

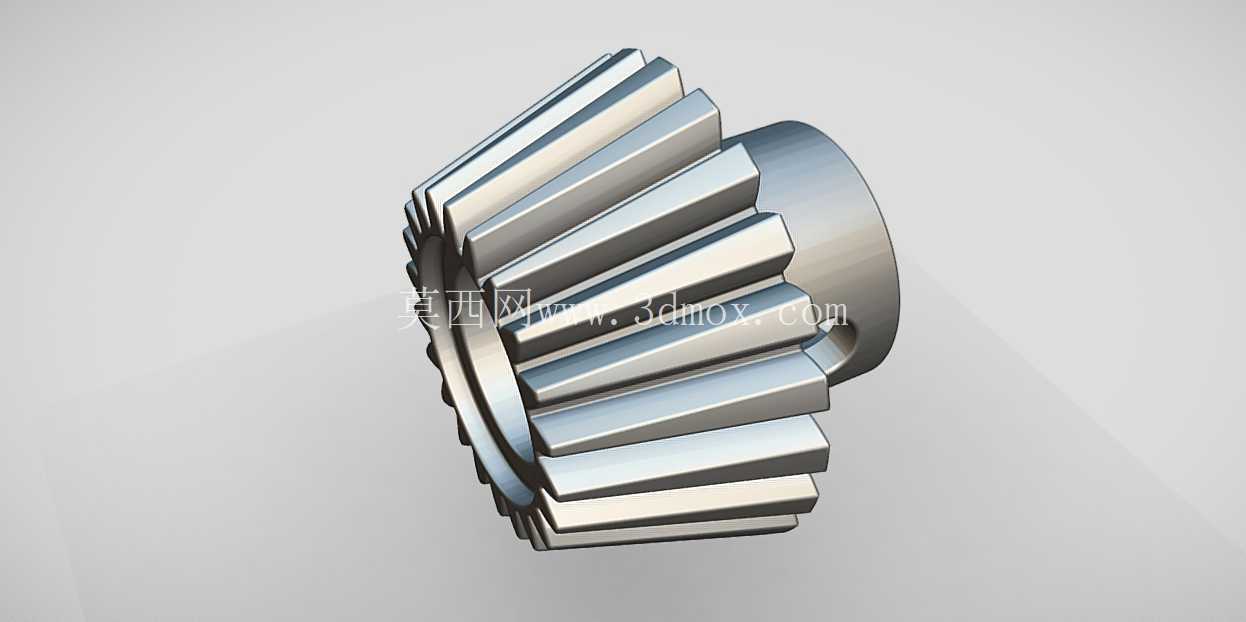

　　在各类需要变向传递动力的机械结构中，锥齿轮是应用极为广泛的核心传动部件，这类零件的核心作用是在两根轴线呈相交状态的轴系之间完成旋转运动与扭矩的传递，最常见的轴交角为90度，也可根据设备的实际布局需求调整为其他角度，适配不同的设备内部空间排布要求。这款锥齿轮采用直齿齿形设计，齿线沿圆锥母线方向分布，加工工艺相对成熟，装配时的调整难度更低，在中低速、中等载荷的传动场景中有着极高的应用普及率。从结构设计逻辑来看，锥齿轮的齿廓是基于球面渐开线原理生成的，建模过程中需要严格把控分锥角、齿顶锥角、齿根锥角的参数匹配，保证啮合过程中齿面接触区域处于合理范围，避免出现偏载、齿面应力集中的问题，否则会在运行过程中出现异常磨损、噪音过大甚至断齿的故障。

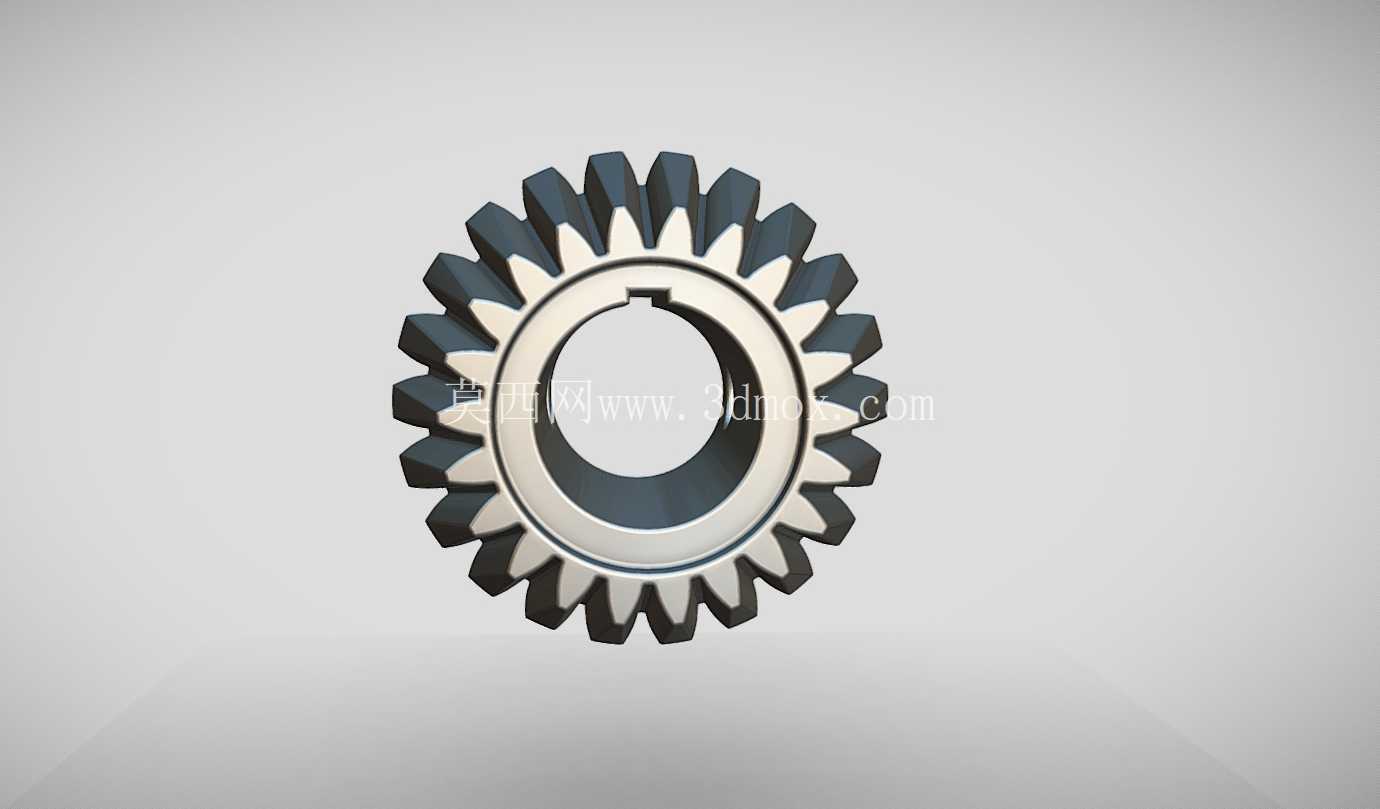

　　这款锥齿轮的轮毂部分设计有同轴安装孔，可通过键连接与传动轴实现周向固定，轮毂端面可加装锁紧挡圈或者圆螺母完成轴向定位，安装时需要保证配对齿轮的分锥顶点完全重合，否则会导致齿侧间隙不均，传动精度下降，同时加剧齿面的磨损。在实际应用场景中，这类锥齿轮常被用在机床的主轴进给传动箱、汽车差速器的主减速机构、小型农机的动力换向结构、轻工设备的传动系统中，比如台式钻床的主轴转向调整结构，就会用到一对轴交角90度的直齿锥齿轮，将水平方向输入的电机动力转换为垂直方向的主轴旋转动力，满足钻孔作业的动力输出方向要求。

　　设计这类锥齿轮时，需要先根据设备传递的额定扭矩、输入转速、传动比要求计算出齿轮的模数、齿数、齿宽参数，齿宽通常取外锥距的三分之一左右，过宽的齿宽并不会显著提升齿轮的承载能力，反而会增加加工难度，同时容易导致小端齿槽过窄，加工时刀具容易发生干涉；齿宽过窄则会导致单齿承受的载荷过大，降低齿轮的使用寿命。建模过程中需要先构建齿轮的分锥、顶锥、根锥三个基准圆锥面，再通过齿廓方程生成单个轮齿的曲面特征，通过圆周阵列完成所有轮齿的构建，最后对齿顶、齿根的过渡圆角进行优化，避免应力集中，同时轮毂与轮辐的连接位置要做圆弧过渡，减少应力集中带来的结构断裂风险。从安装边界来看，这款锥齿轮的轴向安装尺寸需要根据配对齿轮的安装距进行调整，装配时要通过调整垫片的厚度控制齿侧间隙，保证齿轮在热态运行时不会因为热膨胀出现卡滞，同时齿面接触斑点要控制在齿面中部靠近小端的位置，保证载荷均匀分布在齿面上。在日常运维中，这类直齿锥齿轮的传动结构需要定期加注润滑脂或者齿轮油，减少齿面的摩擦磨损，同时要定期检查齿轮的啮合间隙，如果出现间隙过大、齿面点蚀、轮齿崩裂的情况要及时更换，避免故障扩大影响整个传动系统的运行。

　　不同于螺旋锥齿轮，直齿锥齿轮在运转时不会产生额外的轴向力，对支撑轴承的轴向承载能力要求更低，能够简化轴承选型与轴系结构设计，降低整体设备的制造成本，因此在对传动平稳性要求不是极高、转速不超过1500转每分钟的传动场景中，直齿锥齿轮的性价比优势十分明显。在建模过程中，还需要注意轮齿的拔模角度适配压铸成型的工艺要求，因为这类锥齿轮很多时候会采用压铸工艺进行毛坯生产，合理的拔模斜度能够保证毛坯顺利脱模，减少后续机加工的余量，提升生产效率，降低零件的制造成本。齿面的粗糙度要求需要根据传动精度等级确定，一般动力传动用的锥齿轮齿面粗糙度达到Ra3.2即可满足使用要求，高精度传动场景下则需要进行磨齿加工，将齿面粗糙度提升到Ra1.6甚至更高，保证传动的平稳性，降低运行噪音。
