内齿圈式旋转支撑传动构件

　　该构件属于隐藏式内啮合旋转传动部件，核心应用场景为各类需要在支架下方实现旋转动作、同时要求传动结构完全隐藏在面板下方的设备与装置中，常见于桌面式小型操作设备、展示类旋转载台、小型工装夹具的旋转调节机构等场景，能够在不破坏面板外观整体性的前提下，实现稳定的旋转动力传递与支撑功能。从功能特性来看，该构件采用内齿圈集成式结构设计，将传动齿形全部设置在环形构件的内侧，外侧为光滑的圆柱支撑面，安装后外侧可与面板安装孔紧密贴合，仅露出端面部分，完全遮挡内部传动结构，既能够满足外观整洁的设计需求，也能避免外部杂物进入传动啮合区域，提升传动结构的运行稳定性与使用寿命。

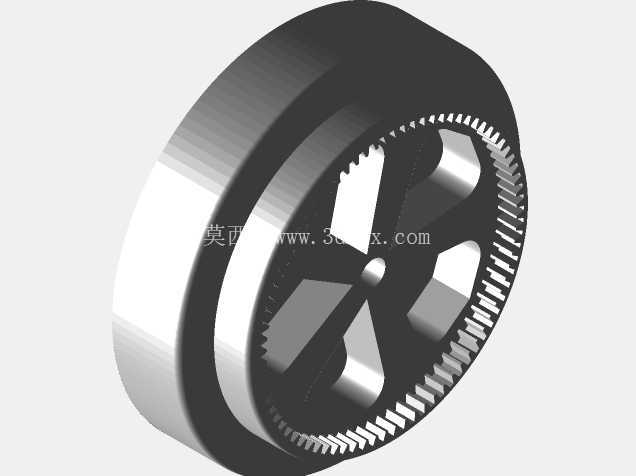

　　构件中心设置有一体式的轮毂支撑结构，轮毂上均匀分布四个辐条状连接位，既可以直接与中心转轴配合传递扭矩，也能够通过辐条上的安装位连接外部旋转负载，辐条之间的镂空结构在保证整体结构强度的前提下，有效降低了构件自身重量，减少旋转过程中的转动惯量，提升旋转动作的响应速度。设计过程中，内齿圈的齿形参数经过匹配计算，齿侧间隙控制在合理范围内，既能够保证与配对小齿轮的顺畅啮合，避免卡滞现象，也能控制传动回程误差，满足需要精准调节旋转角度的使用需求；外侧圆柱面的尺寸公差按照安装配合要求设计，可与面板上的安装孔实现间隙配合或过渡配合，安装后无需额外的定位结构即可保证构件的同轴度，降低装配难度。

　　从安装边界来看，构件的轴向厚度经过优化，安装后端面可与面板表面基本齐平，不会突出面板表面影响其他部件的布置，径向尺寸根据负载扭矩需求设计，在满足齿根弯曲强度与齿面接触强度的前提下，尽可能缩小外径尺寸，减少安装占用的空间；中心轮毂的内孔尺寸适配常用的小型转轴直径，可直接与标准直径的转轴配合，也可根据实际使用需求加工键槽或顶丝孔，实现与转轴的周向固定。实际使用过程中，该构件可直接作为旋转支撑的主体结构，外侧圆柱面承担径向负载，端面可承受一定的轴向压力，无需额外配置支撑轴承即可实现稳定的旋转动作，适合负载不大、转速较低的旋转传动场景；内啮合的传动形式相比外啮合传动，结构更加紧凑，相同传动比下占用的径向空间更小，同时啮合的重合度更高，传动过程更加平稳，噪音更低，适合对运行噪音有要求的桌面类设备。

　　在结构细节处理上，齿圈与轮毂、辐条的连接位置均设置有过渡圆角，避免应力集中导致的构件断裂问题，所有棱边均做了倒角处理，既能够去除加工毛刺，也方便安装过程中的对位，避免划伤操作人员或其他配合部件；构件的端面平整度控制在合理范围内，安装后与面板贴合紧密，不会出现缝隙过大导致的杂物进入问题，同时也能保证旋转过程中端面不会与面板发生摩擦。该构件的设计充分考虑了小型设备的空间限制与外观需求，将传动、支撑功能集成在单一构件上，减少了装配所需的零件数量，降低了整体装配成本与后期维护难度，适合批量应用在各类小型旋转机构中。
