EmcoUnimat3适配带螺纹轴槽滑轮结构

这类适配小型台式设备的带槽滑轮，核心应用场景集中在桌面级小型加工设备的进给传动、张紧调节环节，尤其适配Emco Unimat 3这类紧凑型迷你机床的走刀传动、皮带张紧结构，也可迁移到小型桌面自动化输送台、3D打印设备的从动轮组、小型实验台的线材导向结构中，承担传动过程中的动力换向、皮带张紧、滑动导向作用，避免传动带在高速运转过程中出现跑偏、打滑、跳齿问题，同时能降低传动链路的摩擦损耗，提升小型设备传动环节的运行稳定性。

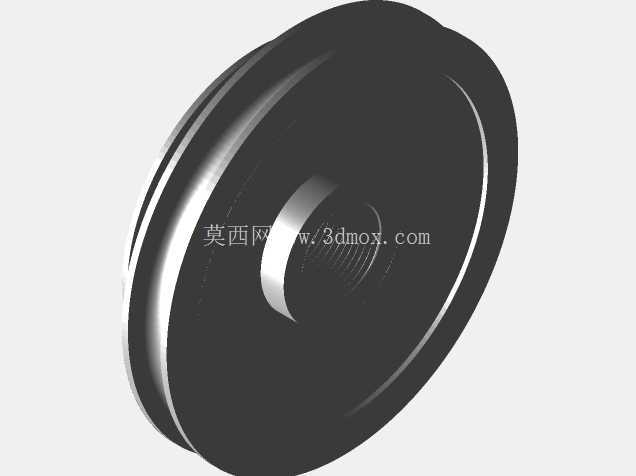

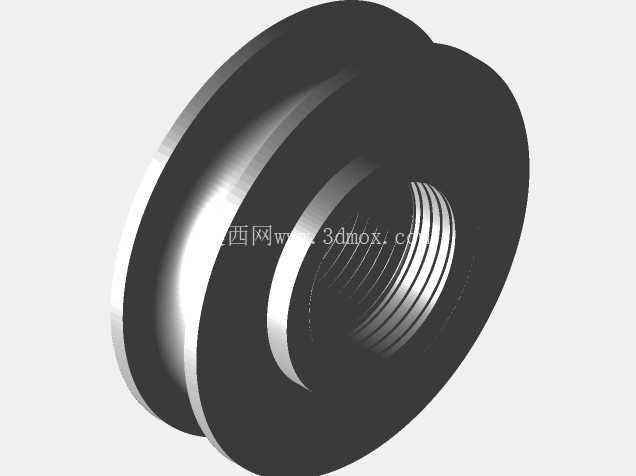

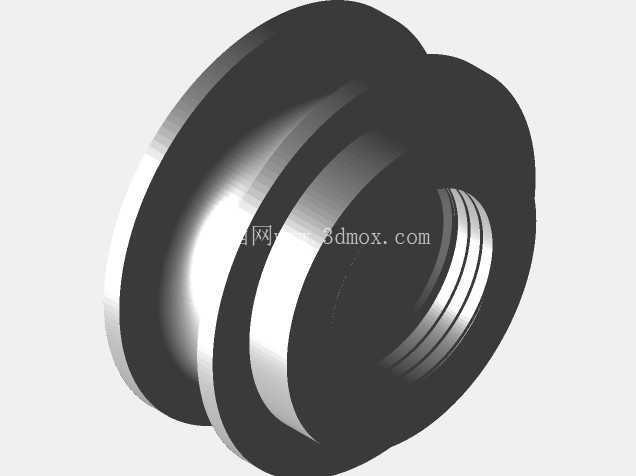

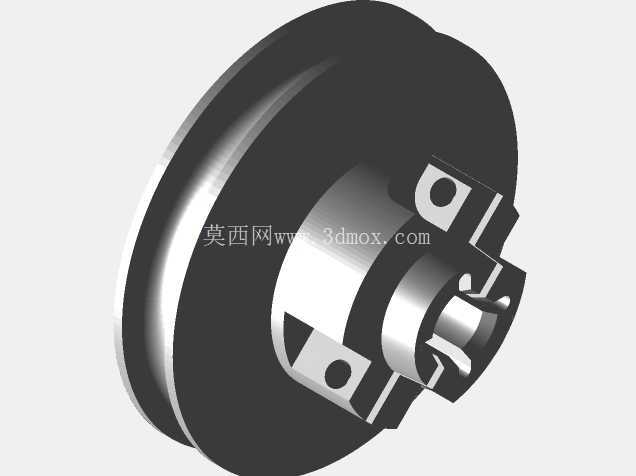

从功能特性来看，这款滑轮采用双凸缘带内螺纹的结构设计，外圈的两道凸缘形成的限位槽，刚好适配小型机床常用的圆形截面传动带、细直径钢丝拉绳，槽壁的圆弧过渡经过反复调整，不会对传动带边缘造成切割式磨损，能大幅延长易损传动件的更换周期；内孔直接加工出适配设备原配螺纹轴的牙型，安装时不需要额外加装轴套、键槽、紧定螺钉，直接拧入对应规格的螺纹轴即可完成固定，既减少了装配环节的零件数量，也避免了额外紧固件带来的动平衡偏差，在小型设备高转速运转时不会出现偏心抖动问题。

设计过程中首先要匹配原设备的安装边界，滑轮的最大外径不能超出设备安装位的周边间隙，避免运转时剐蹭设备的机身护板、进给导轨等相邻部件，内孔的螺纹规格完全匹配原配轴的牙距、牙型，拧入后端面能和轴肩完全贴合，不会出现轴向窜动；外圈槽的深度经过测算，刚好能让传动带嵌入槽深的三分之二位置，既保证足够的接触摩擦力，也不会因为嵌槽过深导致传动带卡滞、运转阻力增大。考虑到这类零件多采用桌面级FDM设备加工，壁厚设计上做了梯度优化，外圈受力的槽壁位置壁厚加厚，非受力的内凹区域做了适度减薄，既保证零件整体的结构强度，也能减少打印过程中的材料消耗、缩短加工时长；螺纹位置特意预留了冷却收缩余量，打印时配合高冷却速率能保证牙型轮廓清晰，拧入轴体时不会出现滑牙、卡滞问题，层厚选择0.14或0.2毫米时，成型后的螺纹精度完全能满足装配要求，填充密度设置在30%以上即可承受传动过程中的径向拉力，不会出现轮体开裂、槽位变形的问题。

实际安装时需要注意，滑轮拧入螺纹轴后要检查径向跳动量，确保轮体和轴体保持垂直，避免传动带运转时出现偏磨；如果用于张紧轮位置，要调整安装座的位置让传动带保持合适的张紧力，过松会出现打滑丢转，过紧会加大轴承受力、加速磨损。这类一体化的滑轮结构，相比传统需要额外加装紧固件的分体式滑轮，更适合小型设备的紧凑安装空间，装配工序更简单，后期维护更换时不需要借助专用工具，徒手即可完成拆装替换，对于小型桌面设备的DIY改造、易损件自制来说实用性很强，结构设计上没有冗余的特征，所有曲面、倒角都服务于功能需求，没有多余的装饰性结构，完全从工程实用角度出发，兼顾了加工便利性和使用可靠性。
