小型按压式喇叭控制按钮结构设计

这类小型按压按钮常出现在小型便携电子设备、桌面音频终端、简易工控操作面板的信号触发回路里，核心作用是完成喇叭回路的通断切换，按下时触发音频输出通路导通，松开后依靠内部复位结构自动回弹切断回路，也可根据回路设计需求接成常闭触发模式，适配不同的信号逻辑要求。

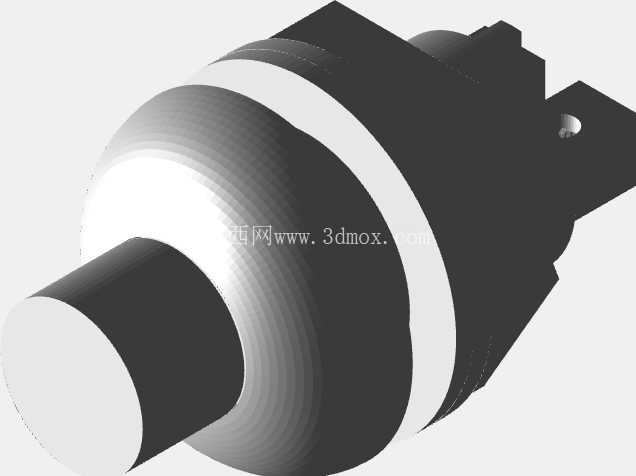

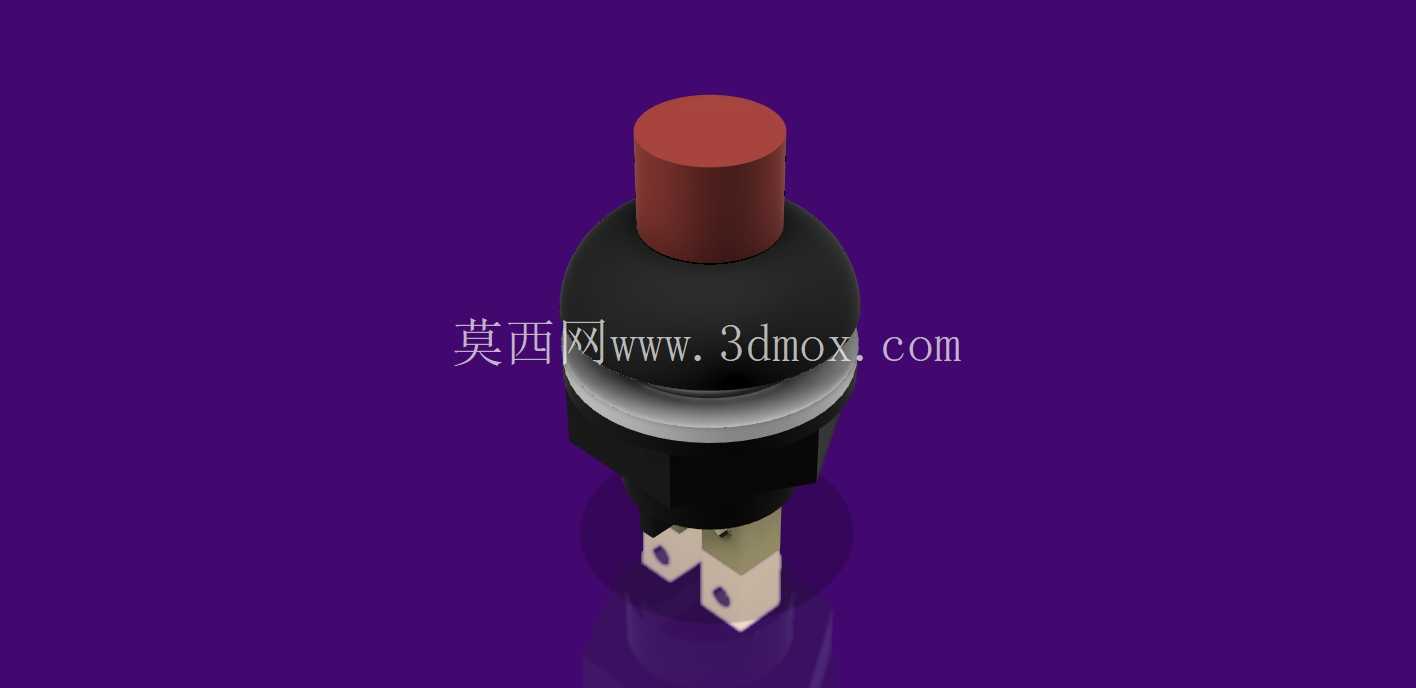

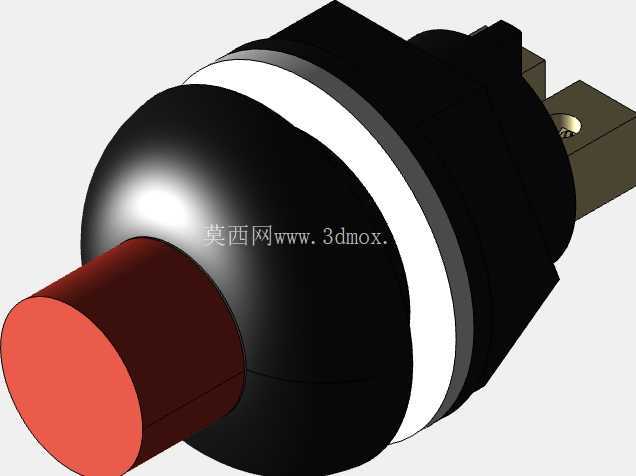

从结构设计逻辑来看，按钮头部采用圆柱形按压帽设计，帽体直径控制在适配指尖按压的尺寸范围，表面做哑光防滑处理，避免操作时指尖打滑，按压行程控制在短行程区间，按压力度设置在适合频繁点按的区间，长时间操作不会产生明显的指尖疲劳。按压帽下方的黑色柔性密封套是整个结构的防护核心，采用弹性橡胶材质一体成型，既可以给按压动作提供均匀的回弹力辅助，又能阻挡日常使用中的灰尘、飞溅液体渗入按钮内部触点区域，适配多尘、轻度潮湿的使用场景，不需要额外加装防护套就能满足基础防护要求。

密封套下方的安装基座设置了外螺纹结构，配套六角锁紧螺母，可以直接穿过设备面板的预制安装孔，从面板背面拧紧螺母完成固定，安装孔直径只需要匹配基座螺纹外径即可，不需要额外做复杂的卡扣位加工，面板适配厚度覆盖常见的薄板到中厚板范围，不管是薄塑料外壳还是薄金属机柜面板都能可靠固定，不会出现安装后松动歪斜的问题。基座下方的两个插片式接线端子采用标准间距设计，直接对应常规的接插件规格，接线时不需要焊接，直接把配套的插簧端子压接在导线上后插紧即可，后期维护更换时拔下插件就能拆下按钮，不需要重新走线焊接，大幅降低现场维护的时间成本。

建模过程中需要重点关注几个配合边界：首先是按压帽和密封套的配合公差，两者之间要保留微小的活动间隙，避免按压时出现卡滞，同时间隙不能过大，否则会失去密封防护效果；其次是内部复位结构的行程匹配，要保证按压到底时触点可靠接触，松开时能完全回弹到初始位置，不会出现触点粘连、回弹不到位导致的回路常通问题；另外安装螺纹的长度要和常用面板厚度做适配，螺纹末端要留出足够的接线空间，避免螺母拧紧后接线端子被顶住导致插片变形。

实际选型使用时，这类按钮的触点载流量可以满足小功率音频回路、低压信号回路的通断需求，不能直接用在大功率动力回路中，安装时要注意面板开孔的同轴度，开孔偏斜会导致按钮按压卡涩，长期使用会加速密封套的磨损，降低防护寿命。接线时要注意插片的插接深度，插接过浅会导致接触电阻过大，信号传输不稳定，甚至出现工作时发热的问题。日常维护时只需要定期擦拭按压帽表面的灰尘，检查密封套有没有出现开裂老化的情况即可，不需要额外加注润滑油，橡胶材质接触油脂后会加速老化开裂，反而会缩短使用寿命。

在小型音频设备、简易报警装置、手持测试终端这类产品的结构设计中，这类按钮因为安装便捷、可靠性高、成本可控，是触发类操作元件的常用选型，建模时还原的安装尺寸、配合公差可以直接导入装配体做干涉检查，提前验证面板开孔位置、接线空间是否满足装配要求，避免后期打样时出现安装干涉、接线空间不足的问题。
