汽车车头灯组件固定环结构设计

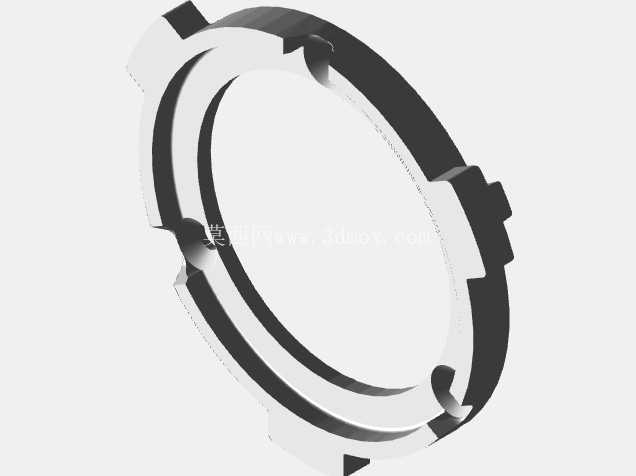

在汽车照明系统的结构设计中，车头灯内部的固定支撑部件往往决定了灯具长期使用的稳定性，这款环形固定件就是车头灯组件里承担灯泡定位功能的核心结构件。从实际装车场景来看，该部件位于车头灯总成的内部腔体中，属于灯组内部的支撑定位结构，不直接暴露在车身外侧，因此其外形设计完全围绕功能实现展开，没有额外的外观装饰性结构。

从功能特性上看，这个环形件的核心作用是为灯泡固定器提供安装基准，灯泡固定器通过螺钉锁紧在该环体上，因此环体上预留的多个凸台结构就是螺钉连接的安装位，这些凸台的位置度公差需要控制在合理范围内，避免安装后灯泡出现偏斜，影响灯光的照射角度。环体本身的环形内圈是灯泡组件的避让空间，内圈直径需要匹配对应灯泡组件的最大外径，保证灯泡安装后不会与环体内壁发生干涉，同时环体的外圈轮廓需要适配灯组内部的安装腔体，确保环体可以嵌入到灯壳的预设卡槽内，不会在车辆行驶过程中出现松动移位。

设计这类压铸件的时候，首先要考虑的是压铸工艺的成型可行性，环体上的凸台结构不能出现过于尖锐的转角，所有转角位置都做了适配压铸生产的圆角过渡，避免压铸过程中出现应力集中导致的成型缺陷，同时也能减少后续去毛刺工序的工作量。环体的壁厚设计保持了均匀性，没有出现壁厚突变的区域，防止压铸冷却过程中因为收缩不均产生缩孔、变形等问题，毕竟作为安装基准件，环体的平面度如果达不到要求，会直接导致后续灯泡安装的精度偏差。

从安装边界来看，该环体的轴向厚度需要匹配灯组内部的轴向安装空间，不能过厚占用过多的灯腔内部空间，影响其他线束、反光结构的布置，也不能过薄导致自身结构强度不足，在螺钉锁紧的时候出现变形。环体上的几个卡扣式凸耳结构，是用来和灯壳内部的卡槽配合实现预定位的，安装的时候可以先将环体通过凸耳卡入卡槽完成初步固定，再锁紧螺钉完成最终固定，这种预定位结构可以大幅提升总装线上的装配效率，不需要工人在安装的时候全程手扶环体对准螺钉孔。

在实际的车型适配层面，这类结构件因为是灯组内部的通用支撑结构，只要灯腔内部的安装尺寸、灯泡规格匹配，就可以适配不同年份的同系列车型，不需要针对每一年的改款车型重新开模，能够有效降低零部件的开发与制造成本。需要注意的是，这类部件属于灯组总成的内部配套零件，并不是面向售后市场的通用替换件，其尺寸精度是和对应灯组的设计参数绑定的，单独更换的时候需要核对安装位的尺寸参数，避免出现安装不匹配的问题。

从结构强度的角度考虑，虽然这个环体不需要承受车身的外部载荷，但是需要承受车辆行驶过程中的持续振动，因此在环体的转折位置都做了加强结构设计，避免长期振动下出现疲劳断裂，导致灯泡固定松动，影响灯光照明效果。同时因为位于灯腔内部，该部件还需要耐受灯泡工作时产生的持续高温，因此材料选择上需要满足耐高温的要求，避免长期高温环境下出现材质老化变脆的问题。在三维建模过程中，这类环形件的建模重点在于各个安装凸台的位置精度，以及配合面的平面度控制，需要在建模阶段就考虑到后续压铸模具的分型面设置，尽量将结构都布置在分型面的同一侧，减少模具抽芯结构的复杂度，降低模具的制造成本与后期维护难度。
