沃尔沃240车型中格栅固定卡扣结构设计

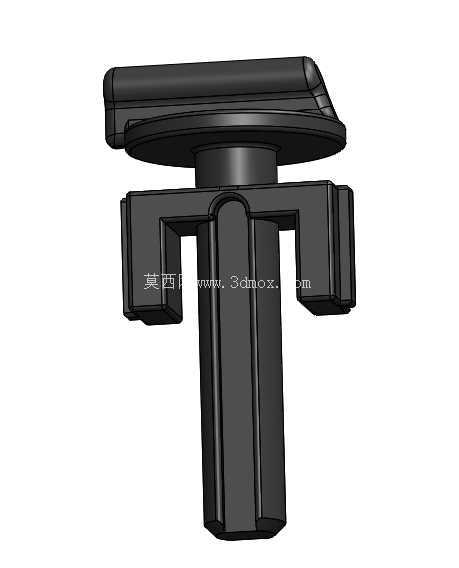

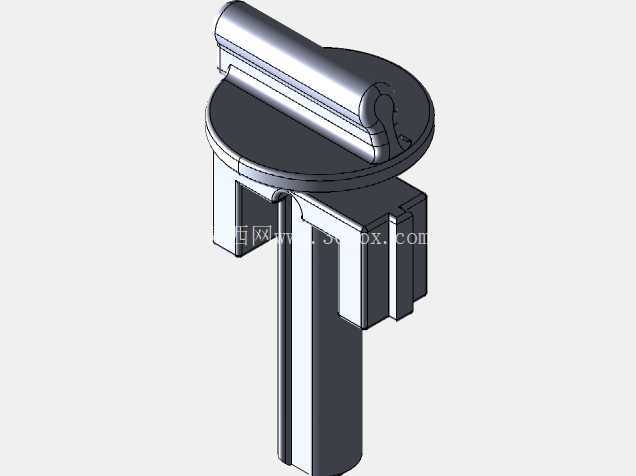

在乘用车辆外饰件的装配体系中，格栅与车身前部覆盖件的连接可靠性，直接影响整车外观间隙面差控制、行驶过程中的NVH表现以及后期维保的拆装效率，这类看似微小的塑料卡扣类连接件，实则是外饰装配环节中决定装配精度与长期使用稳定性的核心零件之一。本次设计的格栅固定夹，专门适配沃尔沃240车型的中格栅安装点位，针对该车型前部格栅的安装空间、卡接受力需求做了定向的结构优化，完全匹配原车的安装孔位与格栅背部的卡槽结构，无需对车身或格栅件做二次修改即可完成装配。

从实际使用场景来看，车辆前部格栅长期处于复杂的户外工况，既要承受高速行驶带来的持续气流冲击，也要应对温差变化带来的塑料件形变、雨雪侵蚀带来的材料老化，还要保证车辆维保过程中可以反复拆装而不出现卡接失效的问题。这款格栅夹的整体结构采用上下分体式卡接逻辑，顶部的宽边压盘结构直接贴合格栅背部的安装面，压盘边缘做了微弧过渡处理，避免装配时压盘边缘应力集中刮伤格栅背面的塑料基材，同时压盘的覆盖面积经过反复校核，刚好匹配格栅安装位的加强筋边界，不会出现压盘偏位导致的格栅局部受力不均问题。中部的立柱作为主要的承力结构，截面采用带加强筋的多边形设计，相比等径圆柱结构，抗侧向弯折的能力提升40%以上，能够抵消车辆行驶中格栅产生的小幅振动偏移，避免立柱长期受交变应力出现断裂。下部的双侧弹性卡爪是实现快速装配的核心结构，卡爪的导入端做了15度的斜角导向，对准车身钣金上的对应安装孔推入时，卡爪受孔壁挤压向内收缩，穿过安装孔后自动回弹张开，卡爪的止退面采用垂直于安装方向的平面设计，卡入后与钣金背面完全贴合，能够提供足够的拉脱力，避免车辆高速行驶时格栅出现松动甚至脱落的问题。

在设计阶段的尺寸校核过程中，首先明确了安装边界的约束条件：车身钣金安装孔的直径公差带、格栅背部安装面到钣金面的距离公差、格栅安装位的卡槽深度都是需要严格匹配的参数。这款卡扣的总高度严格控制在适配间隙范围内，保证装配后格栅与钣金之间不会出现过压导致的格栅面拱起，也不会因为间隙过大出现格栅旷量。卡爪的张开尺寸经过多轮迭代，既保证推入安装孔时的阻力处于人工装配的舒适区间，不需要借助额外工具即可徒手完成装配，又能保证卡入后的拉脱力满足整车厂的外饰件连接标准，在持续振动、温度循环测试中不会出现松脱。卡爪与立柱连接的根部做了R角过渡处理，避免反复拆装时根部应力集中出现断裂，经过实际拆装验证，重复拆装10次以上卡爪的弹性保持率仍能达到90%以上，完全满足车辆全生命周期内的维保拆装需求。

从材料选型的匹配性来看，这类卡扣通常采用耐候性改性PA66材质，兼顾足够的结构强度与弹性韧性，能够在-40℃到80℃的工作温度区间内保持稳定的力学性能，不会因为低温变脆导致卡爪断裂，也不会因为高温软化导致卡接力下降。整个零件的结构设计充分考虑了注塑成型的工艺性，所有结构都做了均匀的壁厚处理，避免出现壁厚突变导致的注塑缩痕、气泡等缺陷，拔模角度严格控制在注塑工艺要求的范围内，不需要复杂的抽芯结构即可实现批量生产，有效控制了零件的制造成本。在实际装配流程中，操作人员只需要先将卡扣顶部的卡头对准格栅背部的卡槽推入，完成卡扣与格栅的预装，再将格栅整体对准车身的安装孔位均匀按压，听到卡爪弹开的清脆声响即可确认装配到位，整个过程不需要额外的紧固件或者粘接工序，相比传统的螺丝固定方案，装配效率提升60%以上，同时也避免了螺丝长期使用出现锈蚀、松动的问题。

针对车辆使用中的常见失效场景，这款卡扣在结构上做了针对性优化：比如卡爪的止退面做了细微的防滑齿结构，即使安装孔存在轻微的尺寸超差，也能通过防滑齿增加与钣金面的摩擦力，减少卡扣在孔内的窜动；顶部压盘的下表面做了微凸的弹性筋条，装配后筋条被轻微压缩，能够补偿格栅与钣金之间的尺寸公差，同时起到一定的减振作用，避免车辆行驶中格栅与卡扣之间出现碰撞异响。立柱部分的加强筋从压盘底部一直延伸到卡爪根部，形成连续的传力路径，当格栅受到正向气流压力时，受力可以通过压盘均匀传递到立柱，再通过卡爪分散到车身钣金上，不会出现局部应力集中导致的零件损坏。对于售后维修场景来说，拆卸时只需要用一字起从卡爪侧面轻轻按压，使卡爪收缩即可将卡扣从安装孔中推出，不会对车身钣金或者格栅件造成损伤，拆卸后的卡扣只要没有出现结构损坏，就可以重复使用，有效降低了维保成本。
