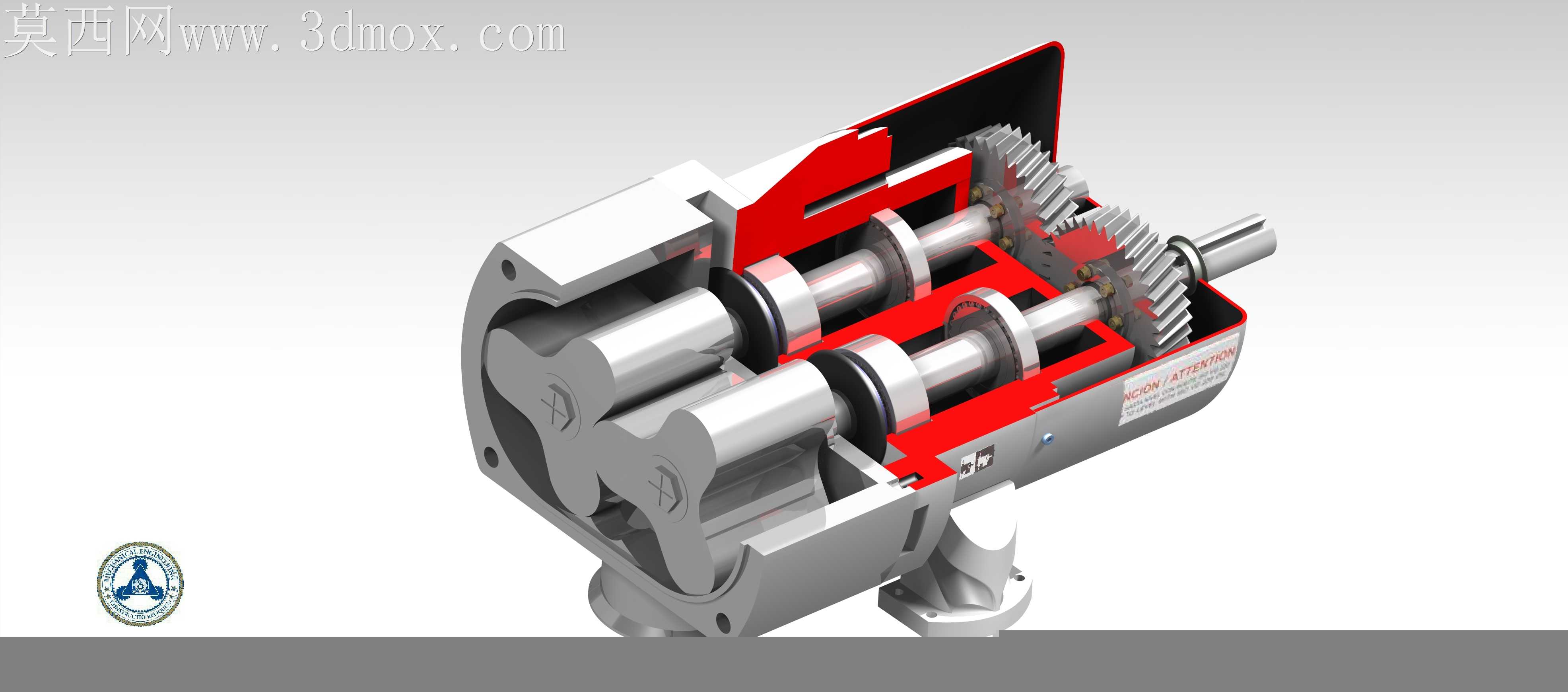

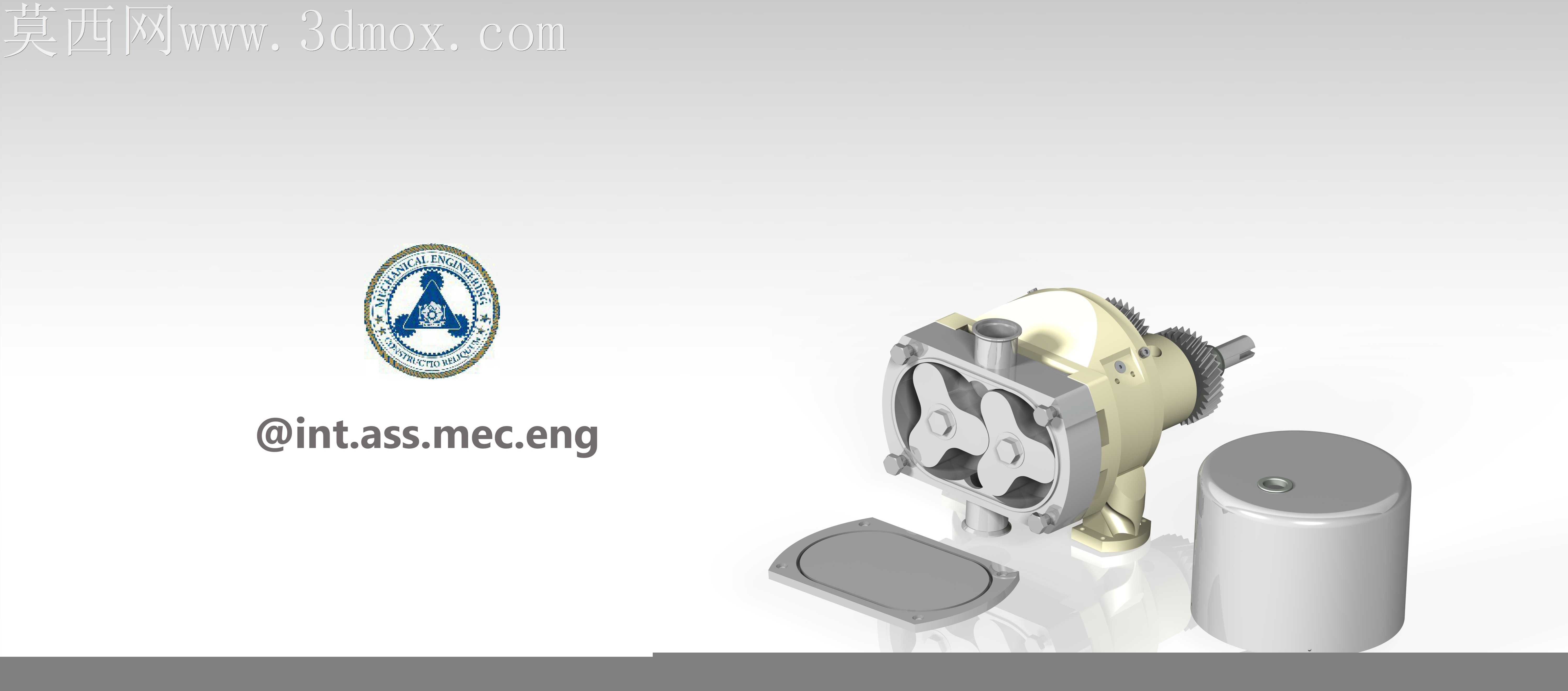

罗茨式凸轮转子泵内部结构展示

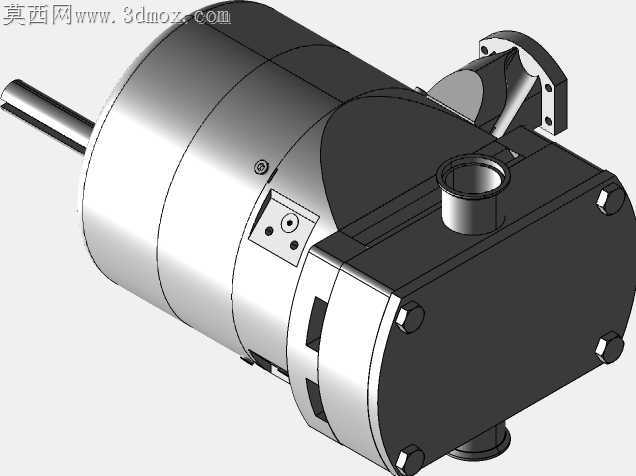

该款凸轮转子泵属于容积式流体输送设备，核心应用场景覆盖高粘度介质输送、含颗粒流体工况输送、发动机增压进气、工业流程流体增压等多个领域，在食品加工、石油化工、污水处理、动力总成配套等场景中都能适配对应的输送需求，相比齿轮泵其工作过程中转子间无刚性接触摩擦，对介质的剪切作用更弱，可输送易破损、高粘度、含软性固体颗粒的介质，同时具备自吸能力强、输送流量稳定、压力脉动小的特性。从结构设计来看，泵体采用对称式双转子布局，两个转子分别固定在平行布置的两根传动轴上，通过轴端的同步齿轮实现反向同步转动，转子转动过程中与泵体内壁形成连续变化的密闭容腔，在入口侧容腔容积增大形成负压完成介质吸入，随着转子转动将介质包裹在容腔内向出口侧推送，出口侧容腔容积减小将介质平稳压出，整个输送过程无阀门启闭动作，流量输出与转速呈严格线性关系，便于通过转速调节精准控制输送流量。设计过程中重点考量了转子型线的啮合精度，转子间预留了极小的均匀工作间隙，既避免运转过程中出现接触磨损，又能保证足够的容积效率，减少介质内泄漏；泵腔内部采用无死角流道设计，介质流经的区域无滞留死区，既便于输送完成后的清洁作业，也能避免介质残留引发的变质、堵塞问题；轴系部分采用多道密封组合结构，可根据输送介质的腐蚀性、温度特性匹配对应的密封材质，防止输送过程中出现介质外漏或者外部杂质进入泵腔的问题。从安装边界来看，该泵采用脚座式安装结构，底部安装脚设置有标准化的螺栓固定孔位，可直接固定在预制的安装基础上，输入轴端采用标准轴伸结构，可通过联轴器与驱动电机直连，也可通过链轮、带轮结构实现变速传动，进出口采用法兰式连接结构，法兰尺寸符合通用管路连接标准，可直接与同口径的工业管路对接，无需额外制作过渡连接管件；整体外形采用紧凑式布局，轴向与径向尺寸都经过优化，在相同流量参数下相比其他类型容积泵占用的安装空间更小，适配安装空间受限的工况场景，同时泵体的对称结构支持进出口方向的灵活调整，可根据现场管路走向调整安装方位，降低现场管路布置的改造成本。
