卧式单级离心泵结构三维设计

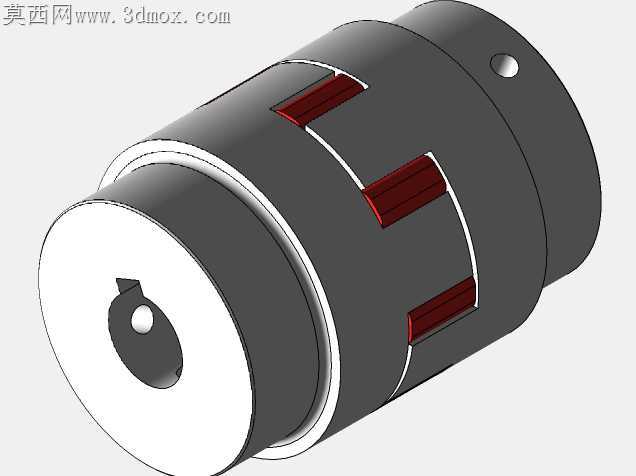

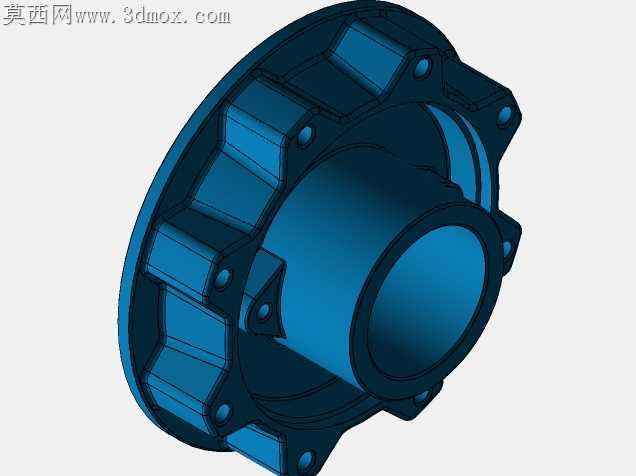

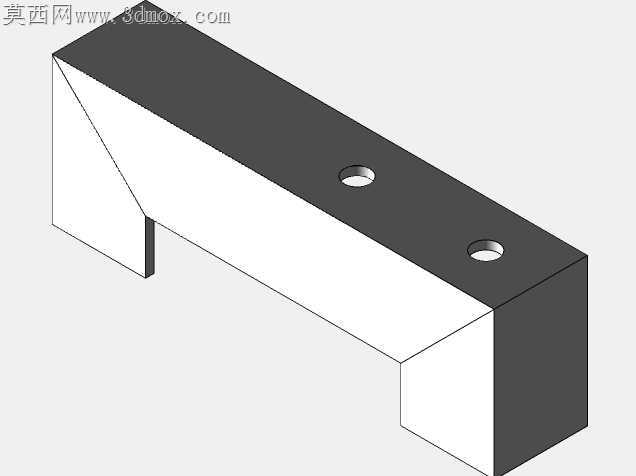

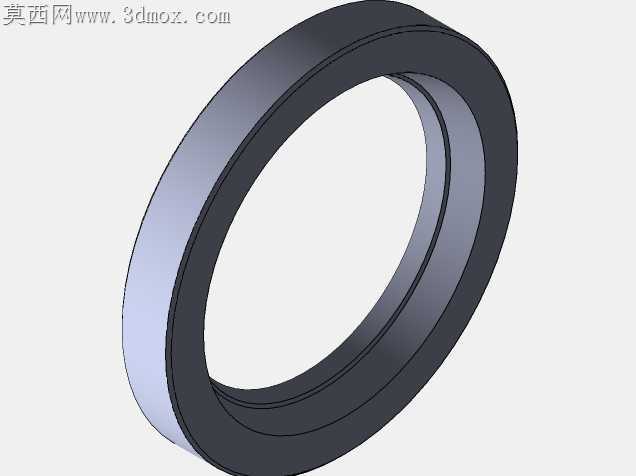

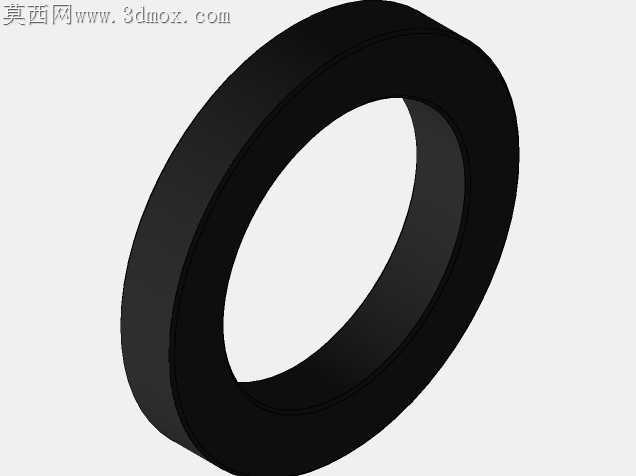

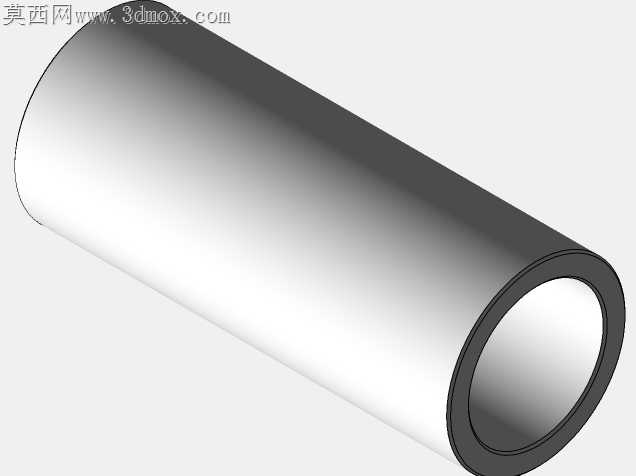

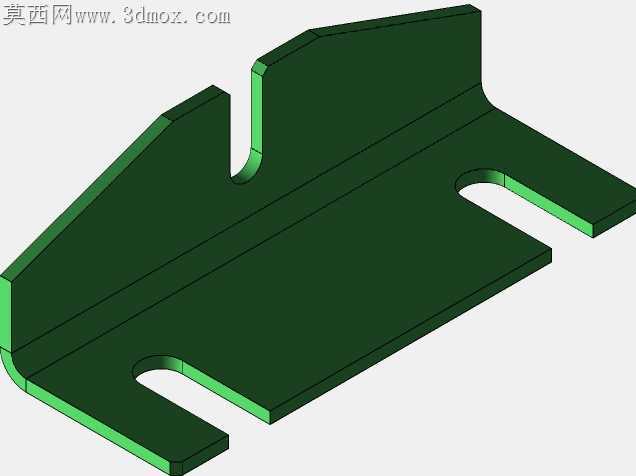

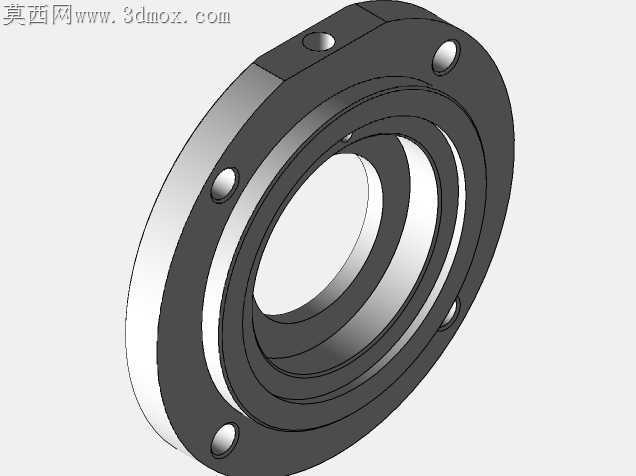

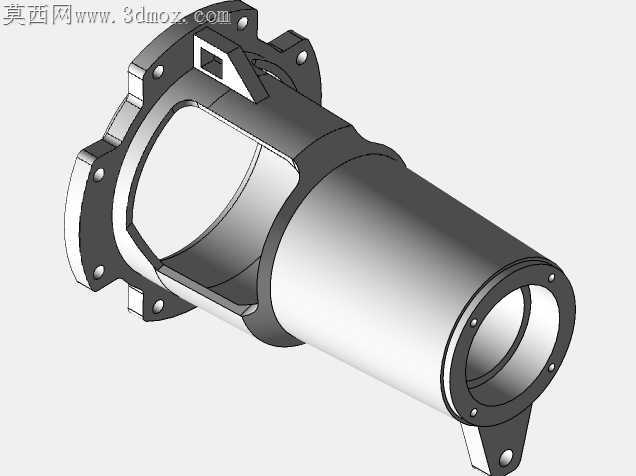

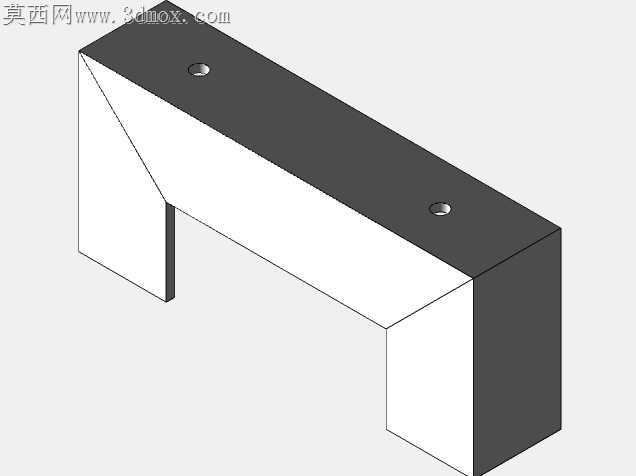

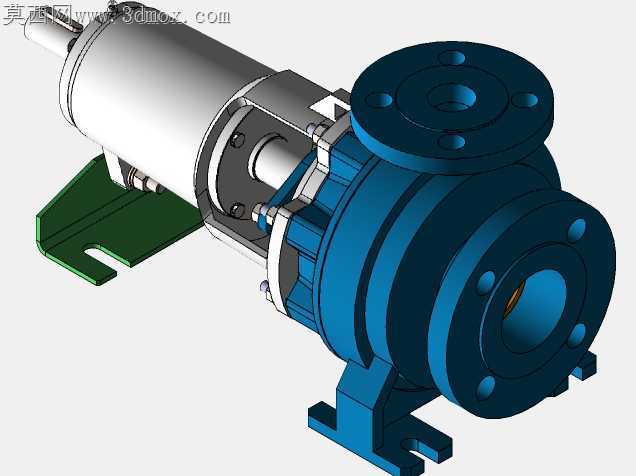

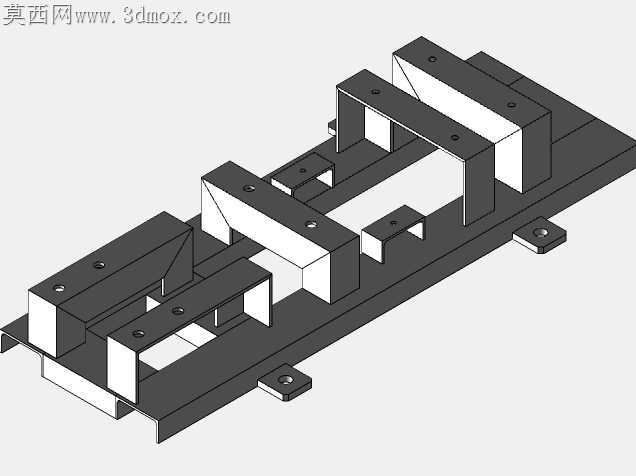

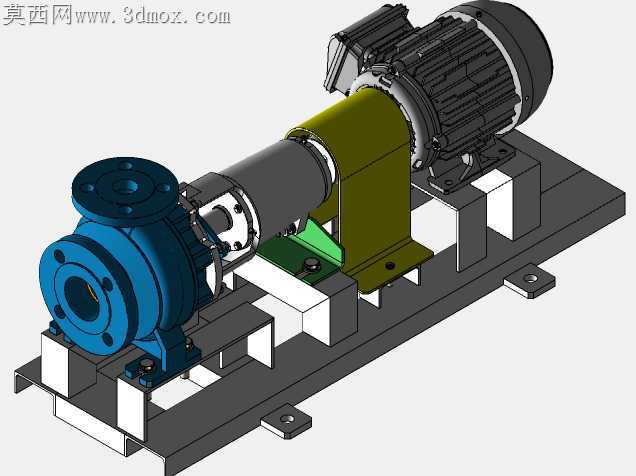

该离心泵模型还原了卧式单级离心泵的完整结构，可广泛应用于民用给排水、工业流体输送、暖通循环、化工介质输送等多个场景，是流体输送系统中最常用的动力核心设备，主要作用是通过叶轮旋转产生的离心力对管路内的流体进行增压，实现流体从低压端向高压端、从低位向高位的连续输送，可适配清水、低腐蚀性化工流体、冷却循环水等多种介质的输送需求。从功能特性来看，该模型完整呈现了离心泵的核心功能单元：前端法兰结构为流体进出口接口，可与标准工业管路实现快速对接，进出口法兰的螺栓孔位完全匹配通用管路安装标准，能够保证连接后的密封性能与结构强度；中部蓝色泵壳部分为过流腔体，内部容纳离心叶轮，模型还原了泵壳的蜗壳型流道结构，该结构能够将叶轮甩出的高速流体的动能高效转化为压力能，降低流体在泵腔内的水力损失；后端连接的动力衔接单元可与驱动电机直连，省去了中间传动环节，能够有效提升传动效率，降低设备运行过程中的振动与噪音；底部的安装支座分为泵体支撑脚与电机安装支架两部分，能够将整泵的重量均匀传递到安装基础上，同时预留的安装孔位可适配不同规格的安装螺栓，保证设备运行时的稳定性。在设计思路上，该模型遵循离心泵的经典水力设计逻辑，首先确定进出口通径以匹配额定流量下的流体流速，避免流速过高造成管路阻力损失过大，或是流速过低导致管路投资成本上升；其次叶轮的尺寸与泵壳蜗室的型线完全匹配，保证流体从叶轮流出后能够顺畅进入蜗室流道，减少水力冲击；密封结构的设计兼顾了装配便利性与密封可靠性，能够有效防止泵内流体沿轴向外漏，同时避免外界空气进入泵腔影响抽水效率；整体结构采用模块化拆分设计，泵壳、叶轮、轴、支座、连接架等部件均可独立拆卸，能够清晰展示各部件的装配关系，便于理解离心泵的工作原理与装配逻辑。从安装边界来看，该模型的整体外形尺寸适配常规工业泵房的安装空间要求，进出口法兰的中心高度、底部支座的安装孔间距均符合常用卧式离心泵的安装尺寸规范，可直接用于管路布局的干涉检查、安装空间预留校核，也可作为教学演示模型帮助从业者快速掌握离心泵的结构组成与工作原理，在进行泵站布局设计时，可直接将该模型导入装配环境，核对与周边管路、阀门、电控设备的安全距离，避免现场安装时出现空间干涉问题，同时也可用于设备检修培训，直观展示各部件的拆装顺序与配合要求。
