90度重型金属角撑板直角安装固定支架

在工业设备机架搭建、生产线旁工装夹具布设、小型动力部件侧装固定这类场景里，直角连接位置的刚度不足一直是现场调试时容易碰到的问题——很多时候直接用角钢焊接固定，要么现场配焊的位置精度难保证，要么后期拆装维护需要切割重做，反而拖慢装配进度。这款90度金属角撑支架，就是针对这类垂直面连接的承重需求做的钣金成型件，不需要现场焊接，靠预加工的安装位就能完成固定，适配很多需要快速拆装、重复定位的安装场景。

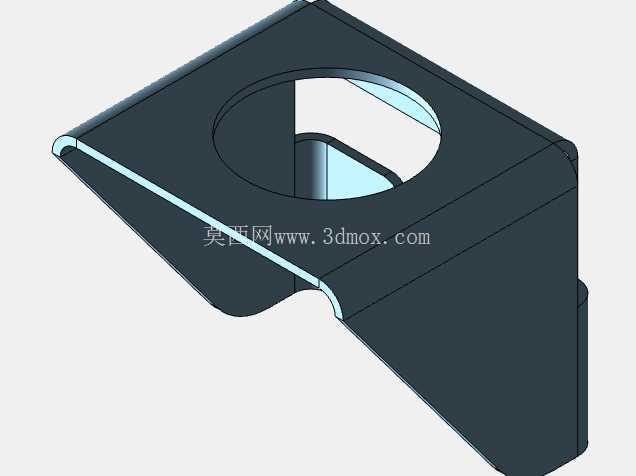

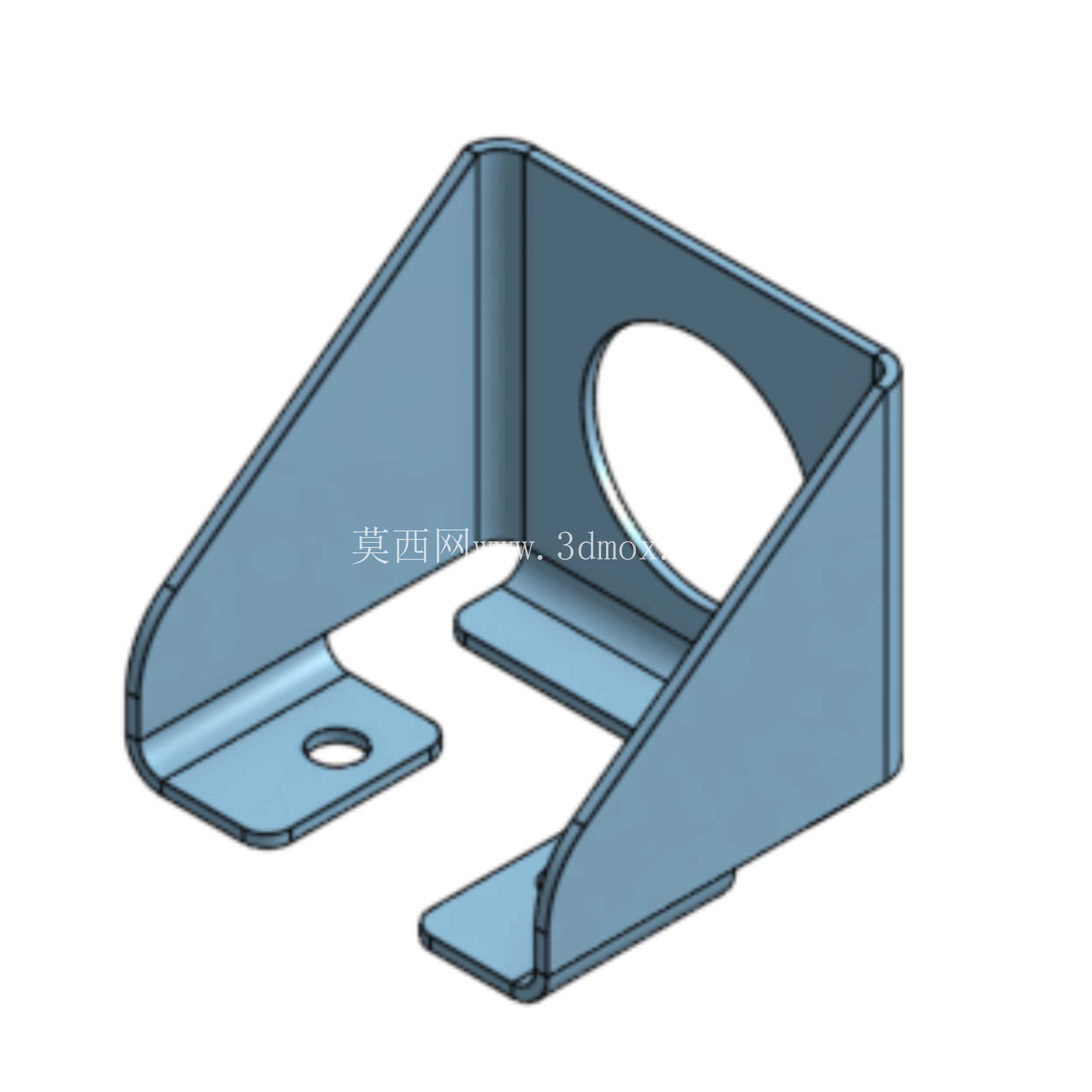

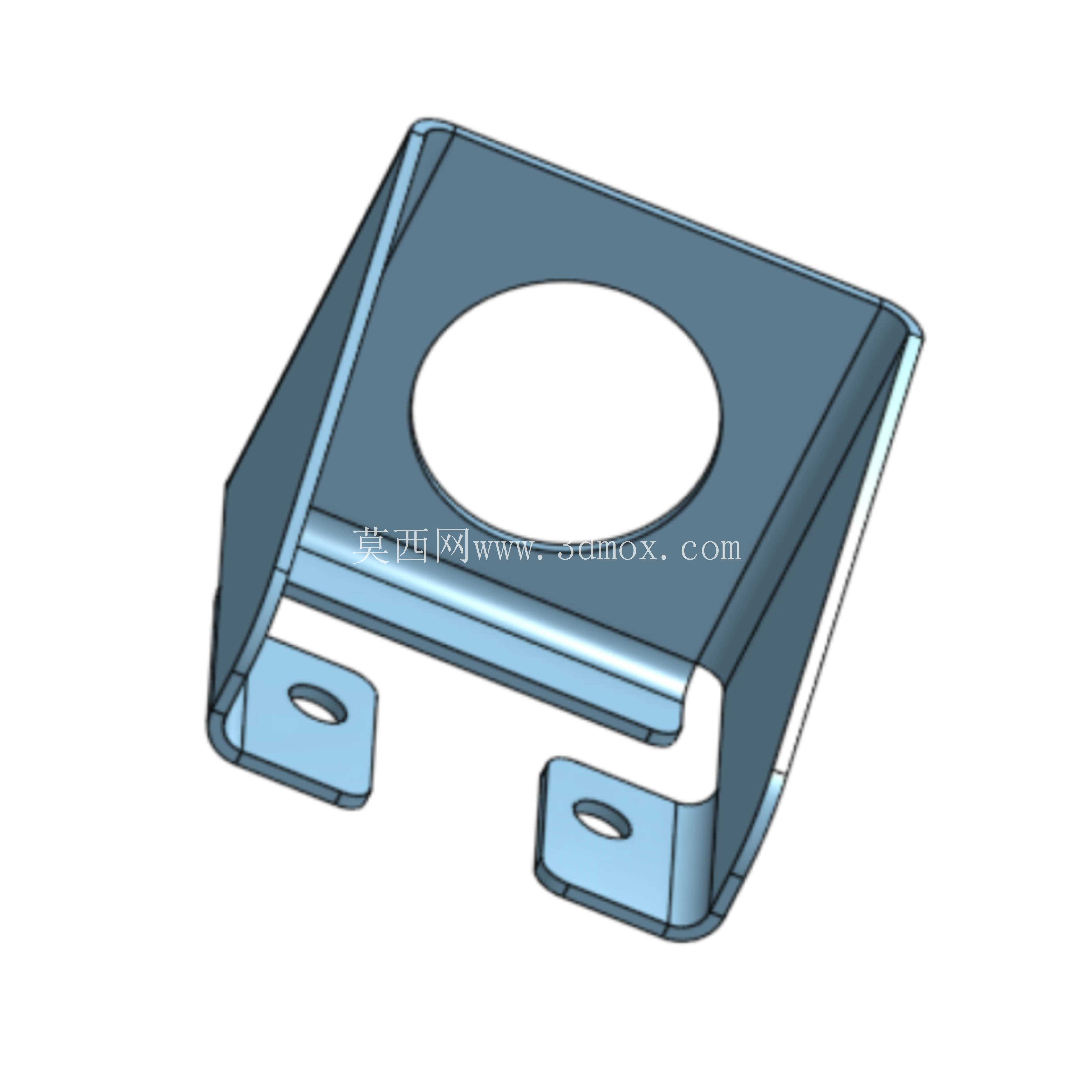

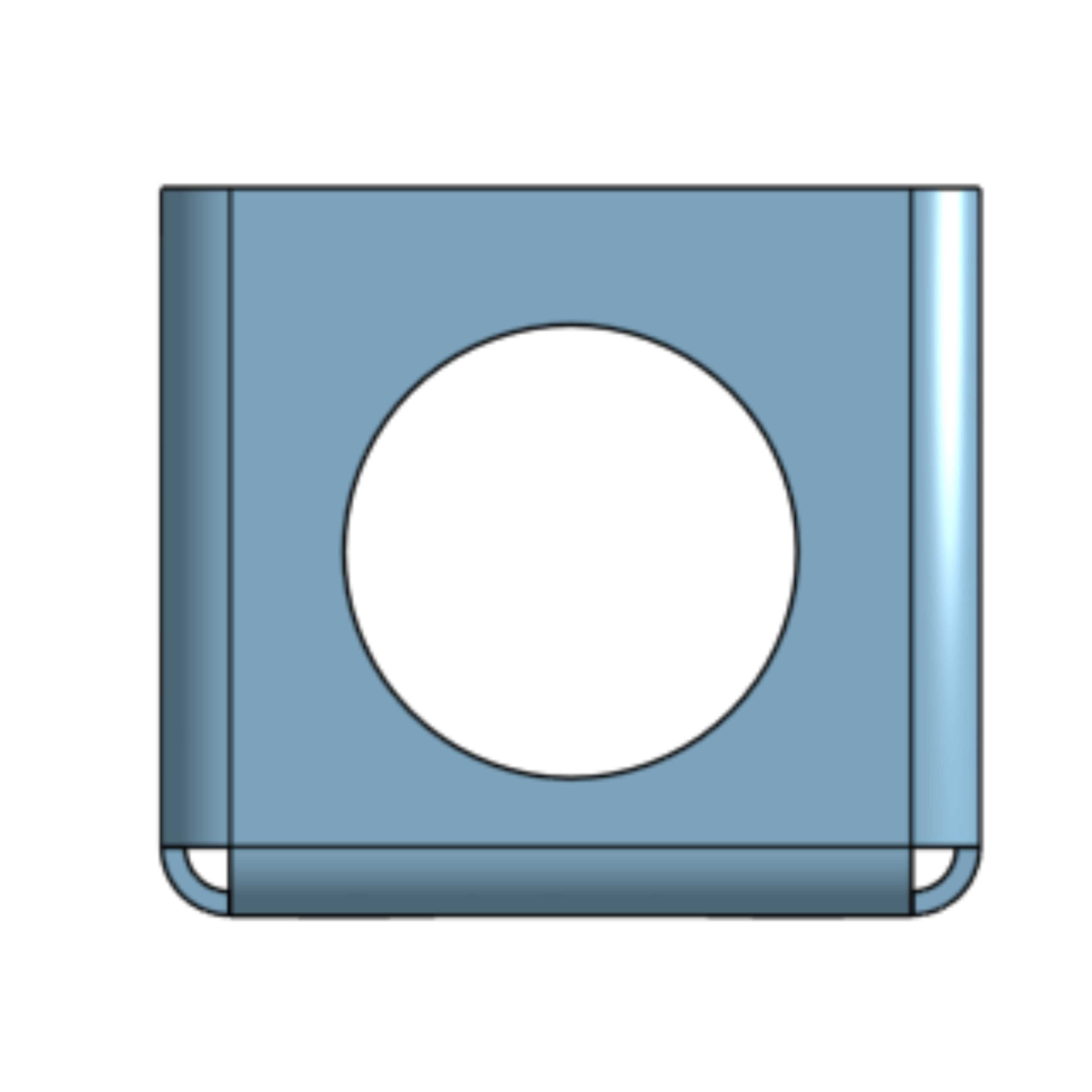

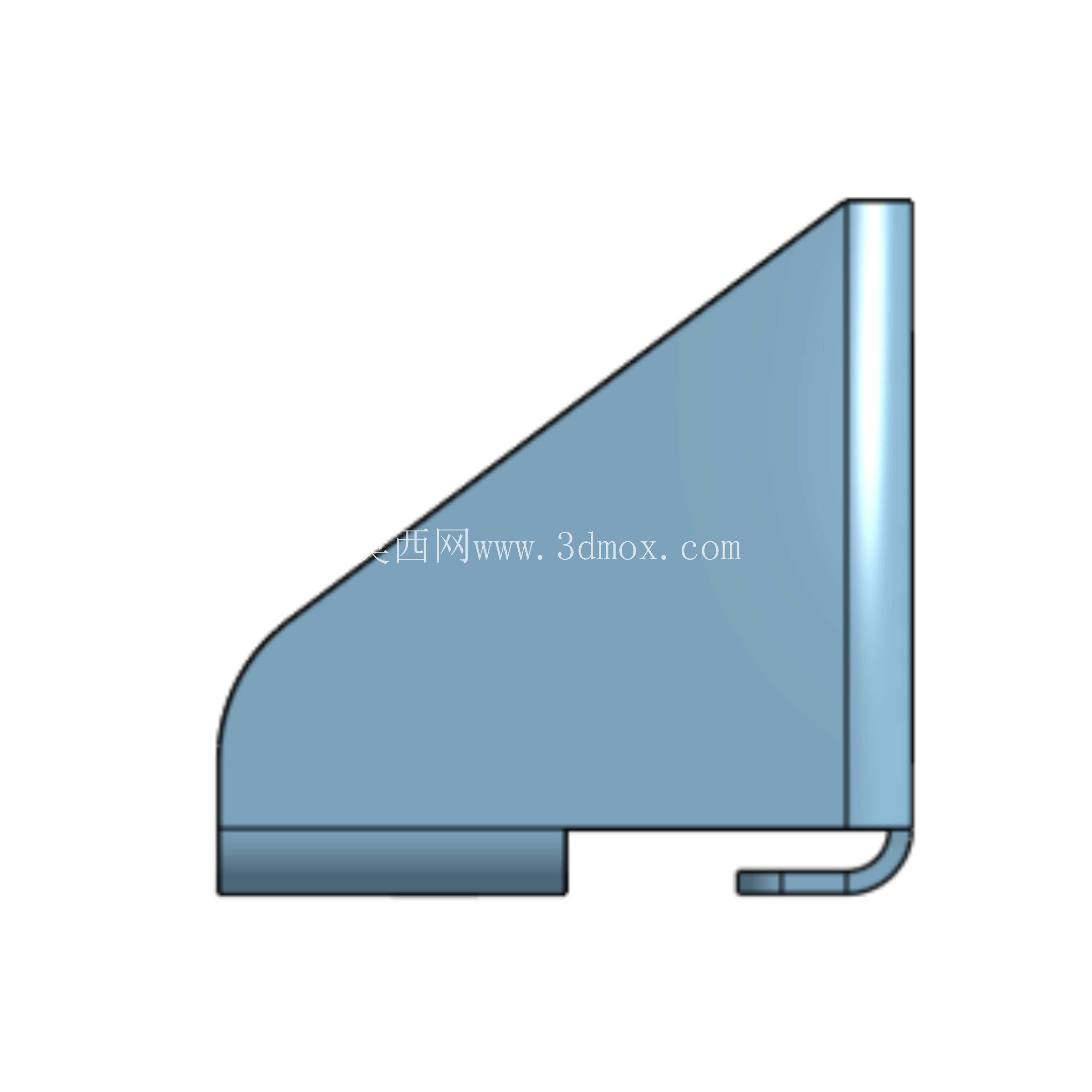

从结构功能上看，它的两个三角形侧撑板是核心受力部件，相当于在垂直的两个安装面之间加了连续的三角加强筋，和普通平板角码相比，抗侧向弯折的能力提升很明显，当垂直面上搭载的部件有偏心负载时，不会因为长期受交变载荷出现连接位变形。垂直立面上的大尺寸圆孔，不是单纯的减重设计，实际使用时这个孔可以穿过电机的出线接头、仪表的安装尾端，或者穿入隔板连接的螺栓杆，不需要额外在支架上扩孔，也能避开部件突出的安装定位柱，减少安装时的干涉问题。底部伸出的两个带预钻孔的法兰安装脚，是和底部框架或者设备底板连接的部位，两个安装脚不在同一平面上，一前一后错开布置，就算安装面有轻微的平面度误差，也能通过调整紧固件的锁紧程度让支架贴实，不会因为安装面不平导致支架本身产生内应力。

设计阶段针对钣金加工工艺做了不少适配，所有弯折位置都留了合适的折弯内R角，不会因为折弯半径过小导致板材外侧出现裂纹，也不会因为R角过大导致弯折后角度回弹超差，实际加工时用常规数控折弯机就能一次成型，不需要额外做折弯治具。所有外露的棱边都做了小尺寸的倒角处理，没有尖锐的冲裁毛边，装配时不会划伤操作人员的手套或者线缆表皮。激光切割的下料路径也做了优化，所有孔位和外形轮廓一次切割完成，不需要二次钻孔工序，两个安装脚上的固定孔位公差控制在常规紧固件的装配间隙范围内，不需要现场铰孔就能顺利穿入螺栓。

从安装边界尺寸来看，支架的垂直立面高度和水平方向的延伸长度做了等比例匹配，当安装脚完全贴实在底板上时，垂直立面的安装面和底板的垂直度可以靠折弯精度保证，不需要装配时反复打表调整。两个安装脚的孔间距适配常见的工业铝型材槽距，也能直接固定在碳钢方管焊接的框架上，不需要额外做转接板。垂直面上的大圆孔中心高度和安装脚的安装面保持了足够的距离，当穿过孔的部件带有安装螺母时，螺母有足够的锁紧空间，不会和底部的安装面产生干涉。支架整体的板材厚度选用适配常规的承重需求，在承受静态负载时，三角撑板可以把垂直方向的载荷分散到两个安装脚的固定点上，不会出现应力集中在单个弯折位置的情况。

实际使用场景里，这类支架可以用来在设备框架侧面安装小型传感器支架、固定气动三联件的安装座，也能作为小型伺服电机的侧装连接支架，甚至在一些非标工装里，用来作为挡板的直角支撑件，替换原来需要现场焊接的角钢支撑，拆装维护时只需要拧下固定螺栓就能拆下，不会在框架上留下焊疤需要打磨。和铸件类的直角支座相比，它的重量更轻，加工周期更短，小批量定制时不需要开模具，直接调整激光切割的下料尺寸就能适配不同的安装高度需求，对于非标自动化设备的快速迭代设计来说，这类标准化的钣金支架可以减少很多重复的结构设计工作量，设计时只需要核对安装孔位和负载要求就能直接选用，不需要重新绘制每个弯折位置的工艺缺口。
