密封件压合端夹固定连接结构

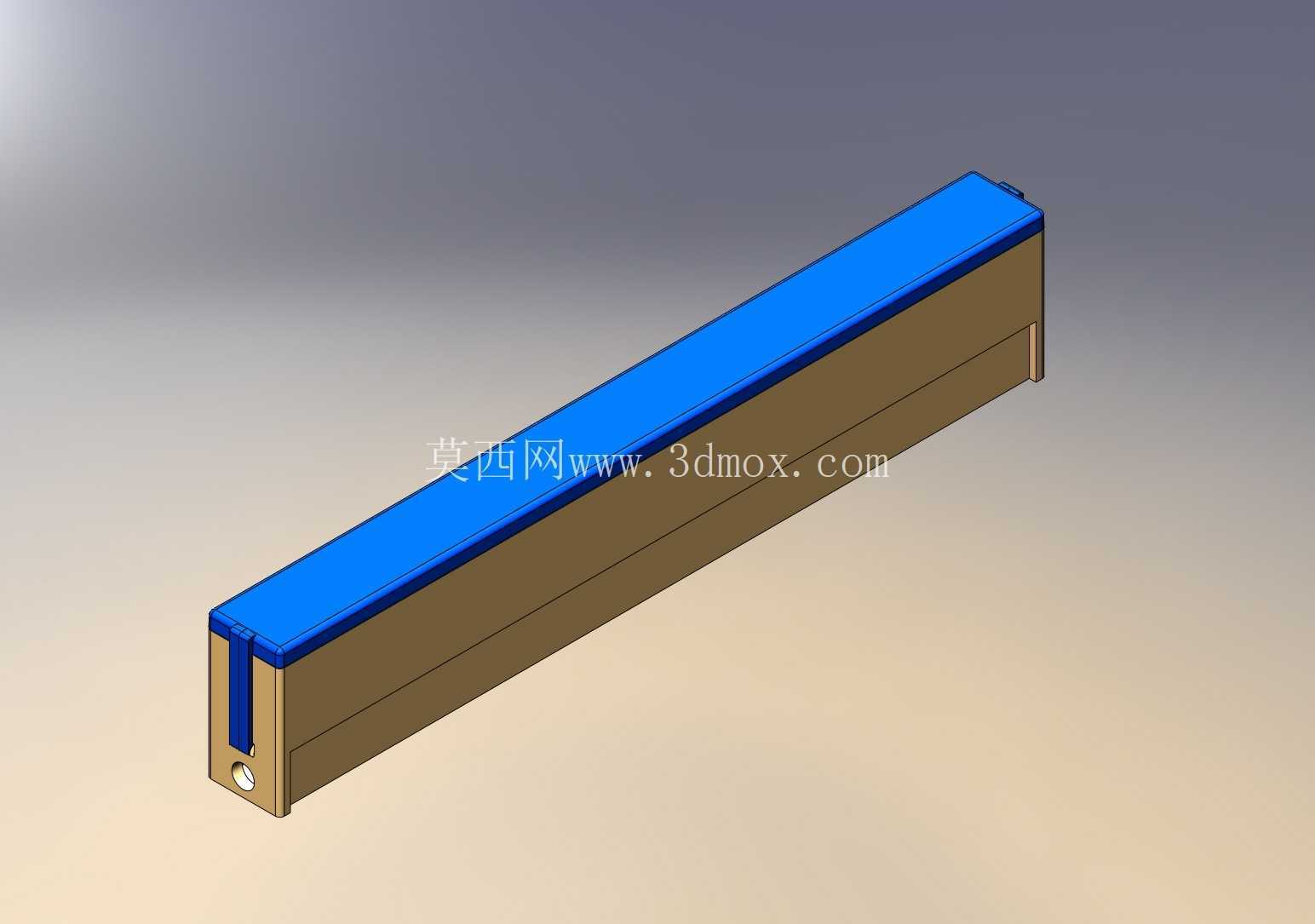

　　这个结构的设计核心，就是把压合密封的盖板功能和端夹固定功能做了集成化整合，没有采用传统分体式压盖加独立紧固件的方案，而是将压合盖板的特征直接整合到长条状的基座本体上，省去了额外的压盖零件，减少了装配时的零件清点、对位步骤，也避免了分体零件容易遗失、装配错位的问题。从结构功能来看，上部的蓝色长条压合面是直接作用在密封件上的施力部位，压合面的平面度控制在合理的公差范围内，保证压合时密封件整个接触面受力均匀，不会出现局部压应力过大导致密封件永久变形、或是局部压合力不足导致密封失效的情况。压合面的宽度经过匹配设计，刚好覆盖密封件的有效密封宽度，既不会因为压合面过窄导致密封件被压切损坏，也不会因为压合面过宽浪费结构空间、增加不必要的材料成本。在流体输送管线快速接驳、工业密封组件装配、模块化快换工装的作业场景里，这类带压合端夹的长条形连接结构，是解决密封件预紧压力不足、快装后固定可靠性差的典型实用结构。很多现场作业人员都遇到过这类问题：密封件装配后仅靠自身弹性贴合密封面，在管线存在微振动、介质压力波动的工况下，很容易出现密封面偏移、局部压合力不足导致的渗漏，额外加装独立压盖又会增加零件数量，装配步骤繁琐，快换场景下拆装效率极低。

　　端部的端夹结构承担整个组件的固定功能，端夹的卡位尺寸经过适配，能够卡在对应安装基座的卡位槽内，不需要额外打螺丝固定，安装时只需要将组件顺着导向槽推入，端夹就会自动卡入定位位，实现快速固定；拆卸时只需要按压端夹的解锁位，就可以将整个组件抽出，整个拆装过程不需要额外工具，非常适合需要频繁更换密封件、快速切换管线连接的作业场景。从安装边界来看，整个结构为长条形规整外形，横截面为矩形，安装时只需要在安装基座上开出对应宽度和深度的直槽即可，不需要加工复杂的异形安装位，对安装基座的加工精度要求不高，普通的铣削加工就可以满足安装槽的精度要求，大幅降低了配套安装结构的加工成本。

　　结构端部的小圆孔是定位销孔，当组件推入安装位后，定位销可以穿过这个孔，进一步限制组件的轴向窜动，在振动较大的工况下，也能保证组件不会从安装槽内滑出，提升了结构的抗振可靠性。在实际应用中，这类结构可以用在气动管线的快速接驳工位、模块化液压阀组的密封连接部位、快速换模工装的密封定位环节，相比传统的法兰连接加螺栓紧固的方式，拆装时间可以缩短70%以上，而且因为压合特征和基座整合为一体，零件数量减少了近一半，日常维护时不需要准备多种规格的紧固件，也不会出现因为紧固件松紧度不一致导致的密封面压合不均问题。

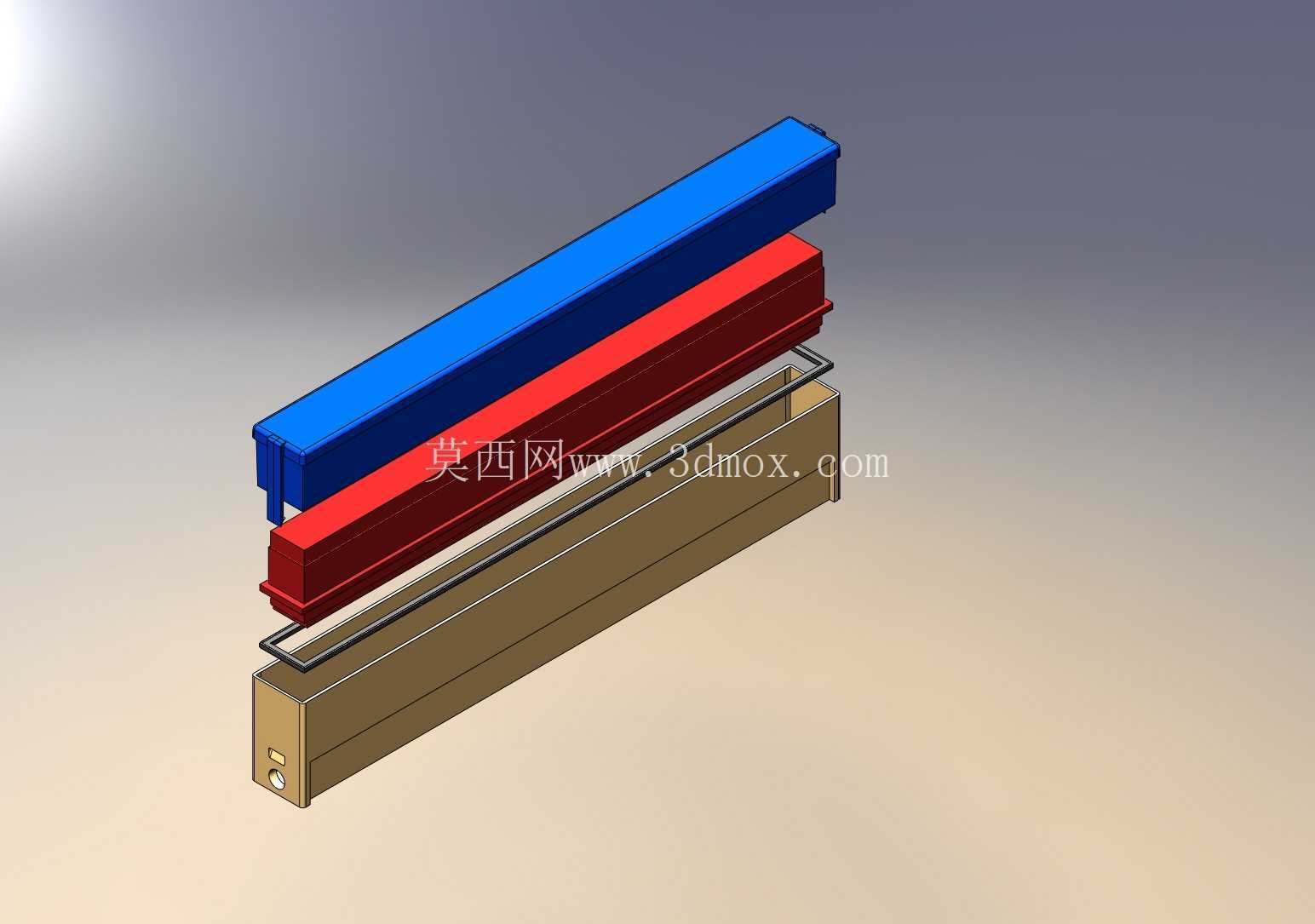

　　设计时特意将压合部位和基座主体采用了不同的材质配色区分，压合部位选用耐磨性更好、硬度稍低的材质，既保证压合时不会刮伤密封件表面，也能在长期反复拆装的过程中保持压合面的尺寸精度，不会因为磨损出现压合间隙；基座主体选用刚性更好的结构材质，保证端夹部位的弹性和结构强度，在反复拆装的过程中端夹不会出现塑性变形，始终保持可靠的卡紧力。整个结构没有多余的冗余设计，所有的特征都服务于密封压合和快速固定两个核心功能，没有为了外观增加不必要的曲面或装饰特征，非常适合工业化批量生产，加工时可以采用挤出成型加后续端部机加工的方式生产，生产效率高，单件成本低，能够满足大批量工业应用的成本控制要求。在装配公差匹配上，压合面和安装槽的配合采用小间隙配合，既保证组件可以顺畅推入安装槽，不会因为公差过小出现卡滞，也不会因为间隙过大导致压合时组件倾斜，保证压合力始终垂直作用在密封件表面。端夹的卡合量经过反复验证，卡合深度控制在合理范围内，既保证卡合后不会轻易松脱，也保证解锁时按压力度在操作人员舒适的施力范围内，不会出现解锁困难、或者卡合力不足容易松脱的问题。
