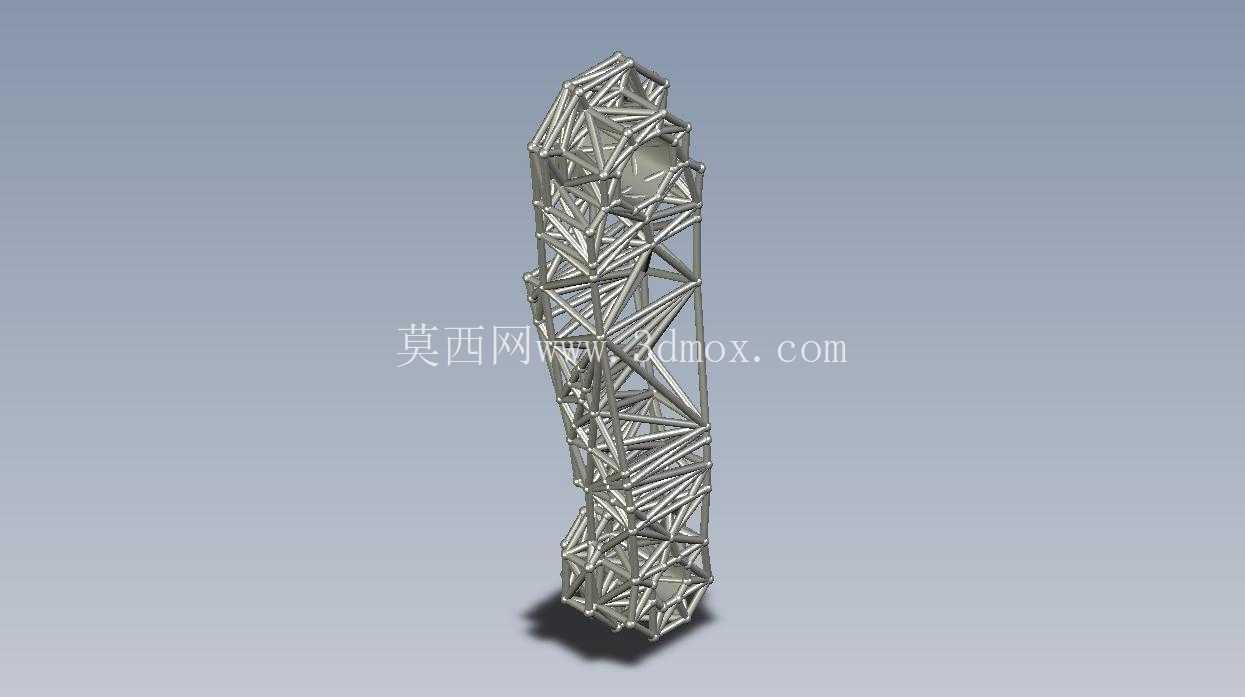

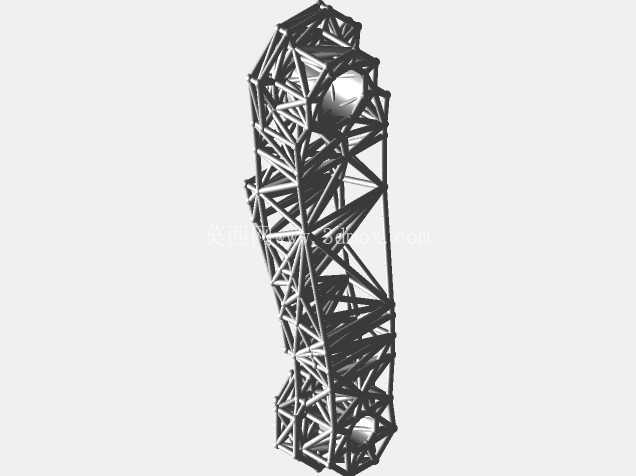

晶格镂空轻量化机械臂支撑结构

这款晶格镂空结构件，最初是为协作机械臂的小臂支撑段做的轻量化迭代方案，在工业场景里，这类结构主要适配中负载级的六轴协作机械臂，覆盖3C电子装配、实验室精密物料转运、轻量型上下料工位的使用需求，相比传统实心铣削的臂段结构，自重降低的幅度能达到40%以上，能直接降低关节处伺服电机的持续负载，提升机械臂末端的响应速度与运动定位精度。

从实际使用的边界条件来看，这类结构的安装对接端完全匹配常规协作臂的标准接口尺寸，两端预留的安装孔位公差控制在IT7级，能直接和关节模组的输出法兰完成对接，不需要额外做转接件适配；整体长度适配常规5kg负载级协作臂的小臂段尺寸，径向最大轮廓不会超出臂体运动包络范围，不会在机械臂做回转、俯仰动作时和周边工装、输送线产生干涉。设计阶段最先考虑的是力学性能的均匀性，没有采用传统的等壁厚空心臂管结构，而是用空间三角晶格的拓扑形式完成整体构型，每根晶格杆的截面直径根据有限元受力分析的结果做差异化调整，在臂段承受末端负载产生的弯矩、扭矩时，应力能沿着晶格杆均匀传递，不会出现局部应力集中的问题，避免长期循环载荷下出现结构疲劳失效。

晶格结构的空隙并非随意排布，所有杆系的走向都顺着主应力迹线方向布置，在靠近两端安装法兰的位置，晶格密度做了梯度提升，杆径也相应加粗，用来承接法兰传递的集中载荷，臂段中间区域的晶格排布相对稀疏，在保证整体抗弯、抗扭刚度的前提下最大化去除冗余材料。和传统的钣金焊接臂、实心铸铝臂相比，这种晶格结构的阻尼特性更优，机械臂高速运动启停时的末端振动衰减速度更快，能缩短定位等待的时间，提升工位的作业节拍。

这类结构的设计过程中，需要兼顾增材制造的工艺可行性，所有晶格杆的夹角都控制在45度以上，避免3D打印过程中出现大面积悬空需要额外添加支撑的问题，减少后期后处理的工作量，同时保证成型后杆系的力学性能一致性。结构表面没有多余的凸台、凹槽，整体流线型的晶格排布不会在洁净车间使用时积灰，适配电子装配车间、医药实验室这类对洁净度有要求的场景。从安装维护的角度看，晶格的空隙可以直接走内置的线缆、气管，不需要额外在臂体上开孔穿线，能避免线缆在臂体运动过程中出现磨损、拉扯的问题，同时让臂体的外观更整洁，不会有线缆外露剐蹭周边设备的隐患。

在实际工况验证中，这类晶格臂段在承受额定末端负载时，整体变形量控制在0.1mm以内，完全满足精密装配场景的精度要求，同时因为自重降低，机械臂的有效负载占比得到提升，相同关节负载能力下，可以适配重量更大的末端执行器，拓展机械臂的适用场景。结构的抗冲击性能也经过验证，在常规的急停、碰撞测试中，晶格结构能通过自身的微小形变吸收冲击能量，不会像实心结构那样出现冲击载荷直接传递到关节模组，损坏减速器、伺服电机的问题，能有效延长核心传动部件的使用寿命。
