四连WS2812可寻址RGBLED灯板结构

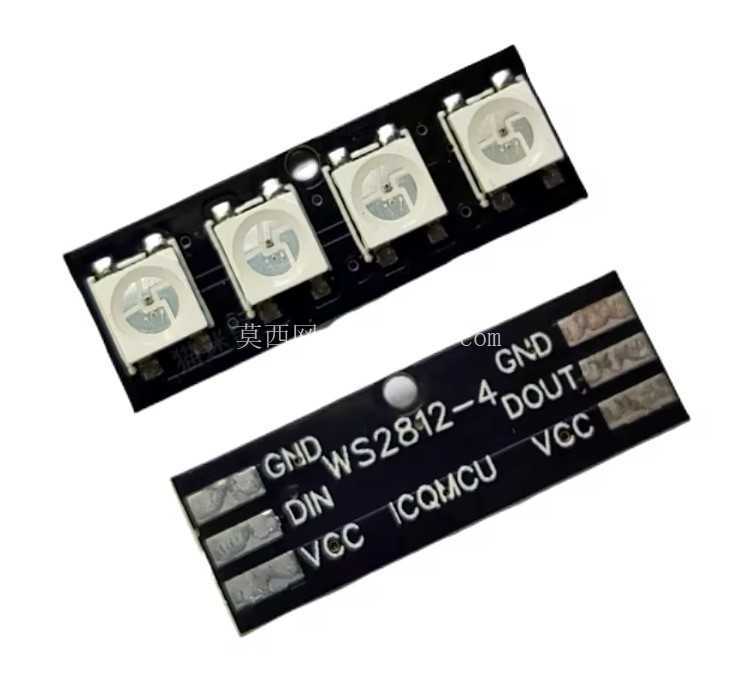

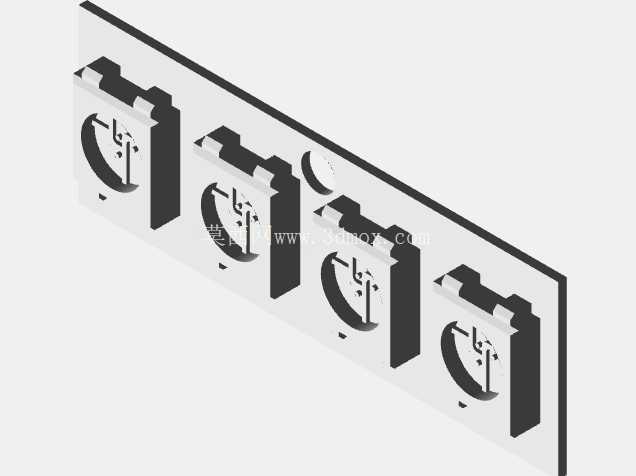

在做小型智能设备的状态指示、桌面创意光效装置、小型机器人交互灯光模块选型的时候，很多工程师都会碰到单颗LED布线繁琐、IO口占用过多的问题，这款四连排布的可寻址RGB灯板结构，就是针对这类痛点做的集成化设计。先从安装边界说起，整个灯板采用长条形窄版布局，四颗灯珠沿板身长轴等距排布，板身预留了单颗定位安装孔，孔位刚好落在两颗相邻灯珠的间隙中心位置，不会遮挡灯珠出光面，安装时可以直接用M2规格的螺丝穿过定位孔固定在设备壳体的安装柱上，也可以配合耐高温双面胶直接粘贴在狭窄的设备内腔壁上，整体板厚控制在1.6mm，和常规PCB板厚一致，不会占用过多的内腔纵深空间，哪怕是厚度只有10mm的超薄设备外壳，也能轻松容纳这套灯组。

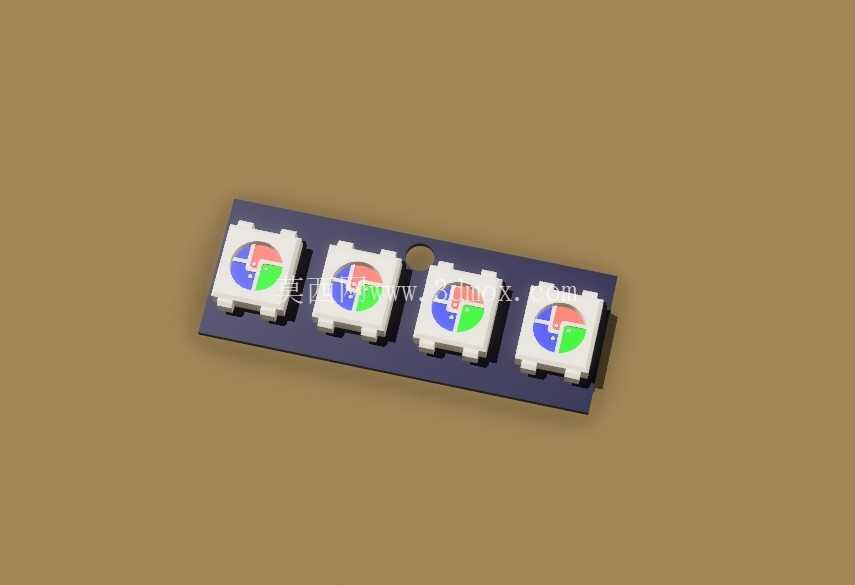

从功能特性上看，每颗灯珠都是集成了控制电路与RGB发光芯片的可寻址单元，只需要占用主控板的一个IO口，就能实现四颗灯珠独立的颜色、亮度控制，不需要给每颗灯珠单独布设控制线路，板载的线路已经把四颗灯珠的信号通路做了级联排布，信号从板端的输入引脚进入后，依次经过四颗灯珠再从输出端引出，后续如果需要扩展更多灯珠，直接把另一块同规格灯板的输入端接在这块板的输出端就行，不需要额外做信号分线。灯珠本身的发光面做了方形柔光罩结构，相比裸露的灯珠芯片，出光更均匀，不会出现明显的灯珠光斑，哪怕是直接对着半透明的设备外壳照射，也能呈现出柔和的光效，不会有刺眼的亮点。

设计思路上，这款结构没有做多余的冗余设计，板身的宽度刚好覆盖单颗灯珠的焊盘宽度，没有多余的板边突出，在排布密集的设备内腔里，不会和周边的接插件、结构筋位产生干涉。四颗灯珠的间距经过反复调整，既不会因为间距过小导致相邻灯珠的光线混色过于严重，也不会因为间距过大出现灯光断档的问题，做跑马灯、流水灯效果的时候，光带的过渡非常顺滑。定位孔的位置特意避开了板上的走线层，安装时螺丝哪怕稍微拧深一点，也不会刮伤板上的线路造成短路，焊盘的尺寸做了加大处理，手工焊接的时候更容易上锡，哪怕是新手焊接，也不容易出现虚焊、连锡的问题。

实际应用场景里，这套灯板结构可以用在小型3D打印机的状态指示上，不同的灯色对应打印、暂停、故障等不同的工作状态，四颗灯珠可以分别对应不同的工作模块状态；也可以用在机械键盘的自定义改件里，替换原有键盘的底灯，实现单键独立的RGB光效；还可以用在小型航模、桌面机器人的交互模块上，通过不同的灯光颜色、闪烁模式反馈设备的运行状态，不需要额外加显示屏就能传递清晰的状态信息。在做结构适配的时候，要注意灯板的出光面和外壳透光层的距离最好控制在2-5mm，距离太近容易看出灯珠的轮廓，距离太远会导致光效发散，亮度不够；接线的时候要注意信号的输入输出方向，接反的话灯珠无法正常点亮，供电端要预留滤波电容的位置，避免灯珠全功率点亮的时候出现电压波动，影响主控板的正常运行。另外板身的四个角做了小圆角处理，安装的时候不会刮伤设备内部的导线，也不会因为尖锐的板边割伤安装人员的手指，细节处的处理完全符合批量生产的装配要求，不需要后续再做板边打磨处理。
