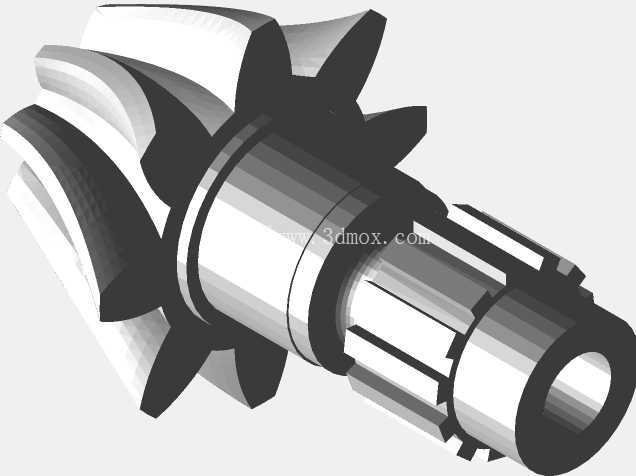

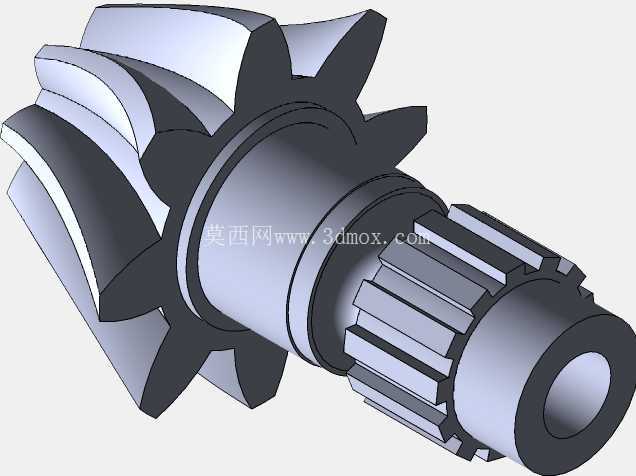

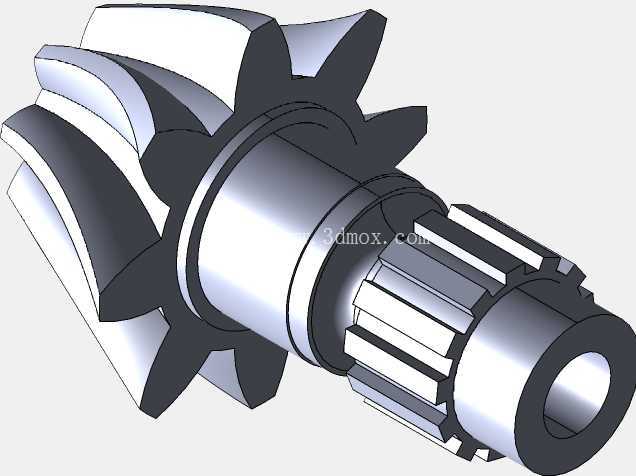

带花键轴段的斜齿锥齿轮传动构件

　　在中小功率传动的动力换向场景中，这类集成花键轴段的斜齿锥齿轮往往承担着交错轴动力传递的核心作用，常见于小型农机的转向传动箱、轻工设备的进给换向机构、小型输送线的转角动力单元中，区别于分体式装配的锥齿轮与传动轴结构，一体化的轴齿设计能大幅缩减传动组件的轴向安装空间，减少装配环节带来的同轴度累积误差，提升传动链路的整体刚性。从实际使用场景来看，这类构件多用于输入轴与输出轴呈空间交错状态、传动比不大但对传动平稳性有一定要求的工况，斜齿的齿向设计能让轮齿啮合过程从直齿的突然全齿接触变为渐进式的齿面滑入接触，有效降低传动过程中的冲击噪音，相比直齿锥齿轮能承受更高的线速度，在转速1500rpm以内的中低速传动场景中表现稳定。设计这类构件时，首先要匹配安装边界的尺寸约束：齿轮端的齿顶圆直径需要适配传动箱内部的避让空间，避免轮齿转动时与箱体内壁、其他传动构件发生运动干涉；花键轴段的长度、外径以及花键的齿形参数，需要匹配对接的传动轮毂内花键尺寸，保证轴向定位的台阶面能贴合轮毂端面，实现轴向的可靠限位，同时花键的配合公差要选取适中的过渡配合，既保证扭矩传递过程中无多余旷量，又能满足装配时的顺利压装。

　　齿形设计环节需要重点关注两个核心参数，一是分锥角的选取，要匹配配对齿轮的安装轴交角，保证两个锥齿轮的节锥面能够完全贴合，避免出现齿面偏载导致的局部磨损过快；二是螺旋角的设定，要兼顾轴向力的方向与轴承的承载能力，让传动过程中产生的轴向力指向轴段的定位轴承端，减少轴系的轴向窜动风险。轮齿与轴段的过渡位置设计了退刀槽结构，一方面是满足滚齿、磨齿加工时的刀具退刀需求，另一方面能有效降低轴肩位置的应力集中，避免交变扭矩作用下出现轴段断裂的失效问题。轴端的中心通孔设计既可以减轻构件整体重量，降低传动过程中的转动惯量，也能作为润滑油路的通道，让传动箱内的润滑油通过通孔进入花键配合面与轴承安装位，实现运动副的持续润滑。

　　从安装逻辑来看，这类轴齿构件通常通过两个深沟球轴承或者圆锥滚子轴承支撑在传动箱的箱体孔位中，轴承的安装位轴径需要匹配轴承内圈的配合公差，轴端会设计卡簧槽或者锁紧螺纹位，实现轴承内圈的轴向固定；齿轮端的轮齿啮合侧隙需要在装配时通过调整垫片厚度来控制，保证侧隙处于合理区间，既不会因为侧隙过小出现卡齿、发热严重的问题，也不会因为侧隙过大导致传动换向时出现明显冲击。在实际工况验证中，这类斜齿锥齿轮的齿面接触斑点需要覆盖齿面中部60%以上的区域，若接触斑点偏在齿端位置，就需要调整两轴的安装距或者修配垫片厚度，避免局部载荷过大导致轮齿过早失效。

　　花键段的配合长度需要满足扭矩传递的挤压强度要求，花键齿的侧面粗糙度要控制在合理范围，减少配合面的磨损，延长构件的整体使用寿命。不同于大规格重载锥齿轮的分体装配设计，这类小尺寸集成轴齿的结构更适合批量生产，加工时可以一次装夹完成轴段外圆、花键、齿轮齿坯的车削加工，再通过滚齿、剃齿工艺完成齿形加工，热处理后对轴段配合面进行精磨，能很好地控制各段的同轴度误差，保证装配后的传动精度。
