4:1速比行星齿轮传动结构设计

项目分类:齿轮 发布时间:2026-06-29 ID:1193931
  • 4:1速比行星齿轮传动结构设计
  • 4:1速比行星齿轮传动结构设计
  • 4:1速比行星齿轮传动结构设计
  • 4:1速比行星齿轮传动结构设计
  • 4:1速比行星齿轮传动结构设计
  • 4:1速比行星齿轮传动结构设计

  在小型自动化输送线、桌面级3D打印设备进给机构、轻型教具演示装置这类对安装空间有严格限制的传动场景中,大速比、小体积的减速结构一直是结构工程师选型时的核心考量方向,这套4:1速比的行星齿轮传动结构,正是针对这类紧凑安装场景开发的传动方案。不同于常规平行轴齿轮减速结构需要预留多组齿轮的轴向排布空间,这套行星结构采用同轴输入输出的布局形式,输入轴与输出轴处于同一中心线上,能大幅压缩传动单元的径向与轴向安装尺寸,在安装边界受限的设备舱内可以直接嵌入安装,不需要额外设计偏移的传动支座。

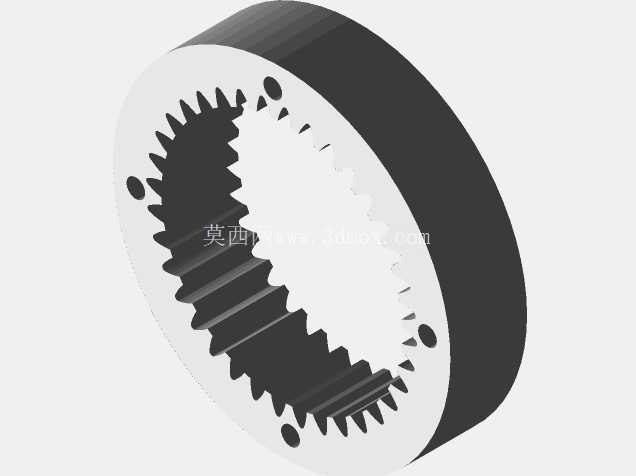

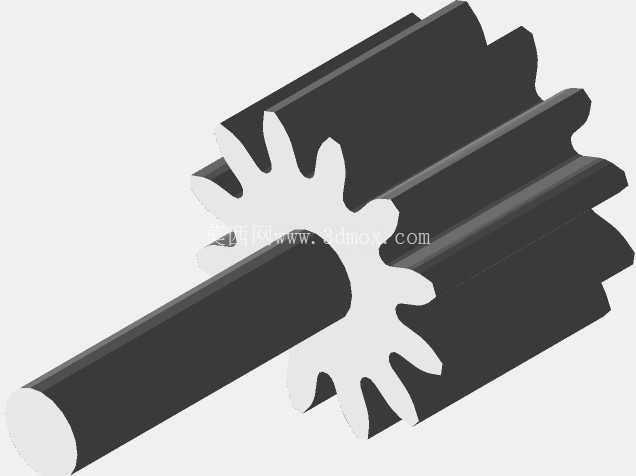

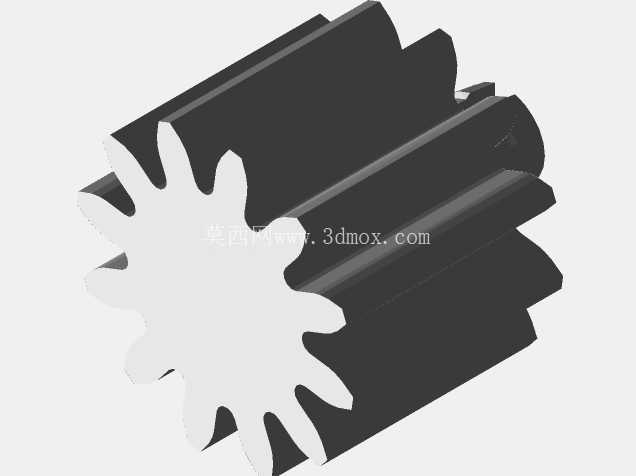

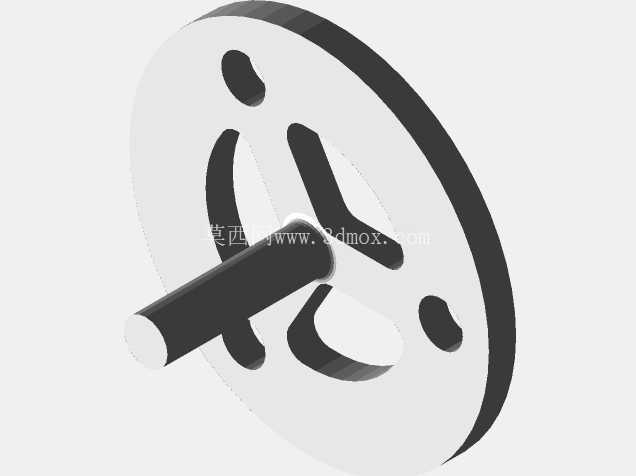

  从实际功能层面看,这套结构的核心作用是在传递旋转动力的过程中完成固定速比的减速增扭,输入端连接小扭矩高转速的动力源,比如小型步进电机、直流减速电机的输出轴,经过行星轮系的动力分流传递后,输出端可以获得4倍于输入端的扭矩,同时将转速降低至输入转速的四分之一,匹配低速大扭矩的负载需求,比如小型传送带的驱动辊、教具的旋转演示台、小型变位机的回转工作台这类负载。设计过程中,这套结构采用了模块化的齿形参数匹配思路,太阳轮作为动力输入构件,与均匀排布的行星轮同时啮合,行星轮外侧与固定的内齿圈啮合,动力通过行星架传递至输出端,这种多齿同时啮合的结构特性,让传动过程中的载荷被多个轮齿共同承担,相比同尺寸的平行轴直齿轮传动,能承受更大的瞬时冲击载荷,运行过程中的传动噪音也更低,适合在对运行平稳性有要求的桌面级设备中使用。

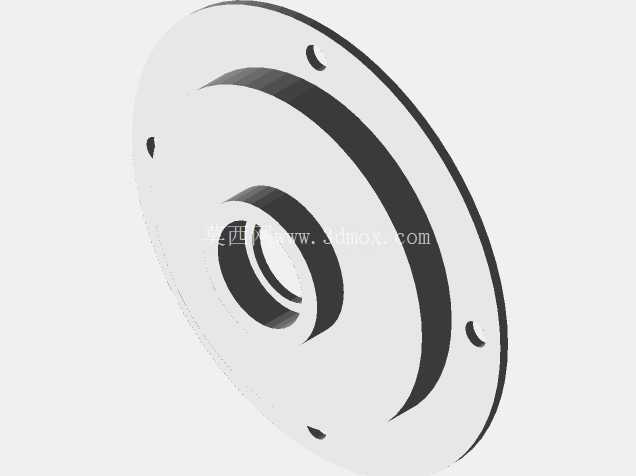

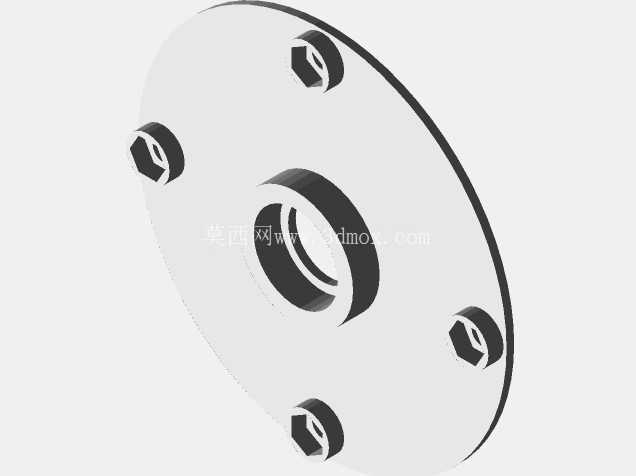

  结构的装配逻辑采用了分体式组装设计,内齿圈、行星架、太阳轮、行星轮各个构件拆分加工后,通过标准紧固件完成整体组装,不需要定制特殊的连接构件,后期维护时如果单个轮齿出现磨损,可以单独替换对应的齿轮构件,不需要整体报废整个传动单元,能降低设备的后期维护成本。安装边界方面,这套传动单元的整体外形为圆柱状结构,安装时只需要在设备安装板上预留对应直径的圆形安装位,以及对应紧固件的安装孔位即可,输入端与输出端都采用标准的轴径匹配设计,可以直接对接常规的小型动力源与负载轴,不需要额外设计定制的连接轴套。

  在实际应用场景中,这套结构除了应用在工业小型设备上,也非常适合用于机械原理教学演示,直观展示行星轮系的动力传递路径与速比计算逻辑,也可以作为DIY小型传动装置的核心构件,搭配3D打印的外壳即可组成完整的减速模块。齿形设计上采用了标准的渐开线直齿齿形,加工难度低,不管是采用3D打印制作样件,还是采用机加工方式制作金属材质的量产件,都能快速完成加工,不需要特殊的定制刀具,能缩短样件验证与量产的周期。传动间隙控制方面,这套结构在设计时预留了合理的齿侧间隙,既可以保证轮齿啮合过程中不会因为热胀冷缩出现卡滞,也能将回程间隙控制在小型设备可接受的范围内,满足常规传动场景的精度要求,不需要额外设计间隙调整机构,进一步简化了整体结构。从受力角度分析,由于三个行星轮均匀分布在太阳轮周围,径向力可以相互抵消,输入轴与输出轴的轴承不会承受额外的径向载荷,能有效延长支撑轴承的使用寿命,减少长期运行过程中的轴承磨损问题,提升整个传动单元的运行寿命。
