人字齿行星轮系传动结构设计

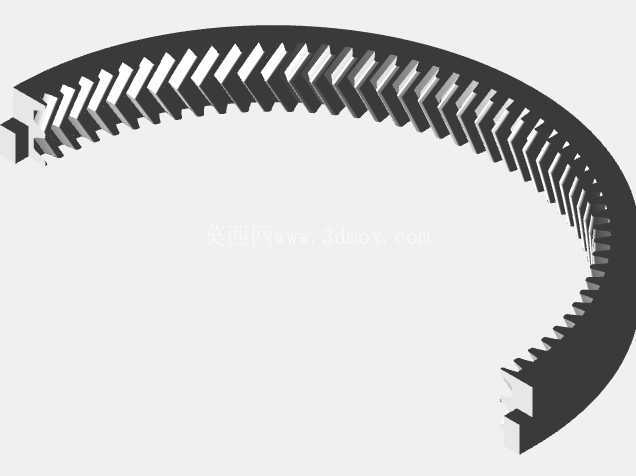

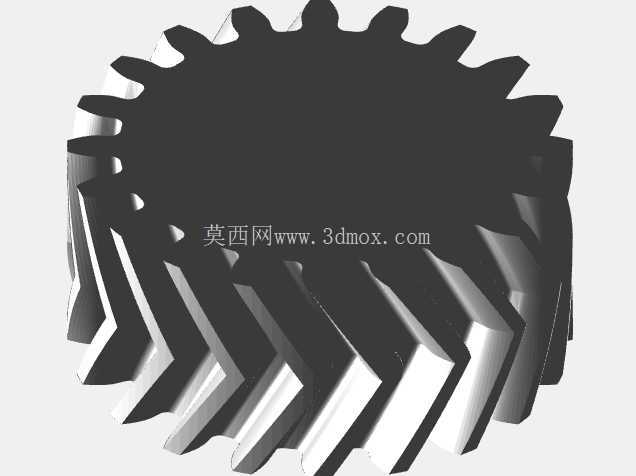

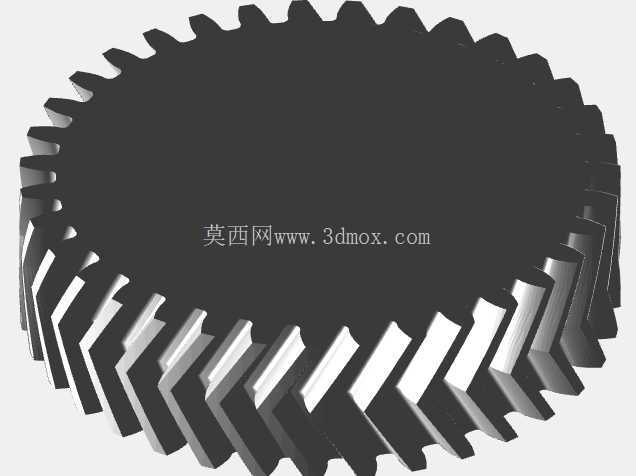

　　这套行星轮系结构采用人字齿构型，在重载传动场景下的适配性远高于常规直齿行星结构，常见于风电增速箱、重型工程机械行走驱动、高精度伺服转台的减速单元中，核心作用是在紧凑的径向尺寸约束下实现大传动比动力传递，同时抵消斜齿传动带来的轴向力，降低支撑轴承的轴向载荷负担。从结构布局来看，中心太阳轮作为动力输入端，与周边均布的行星轮形成外啮合，行星轮同时与外侧固定内齿圈形成内啮合，动力通过行星架输出，这种功率分流的传动形式，能将输入扭矩拆分到多组行星轮上承载，单齿面接触应力比定轴轮系降低40%以上，适合连续重载工况的长期运行。

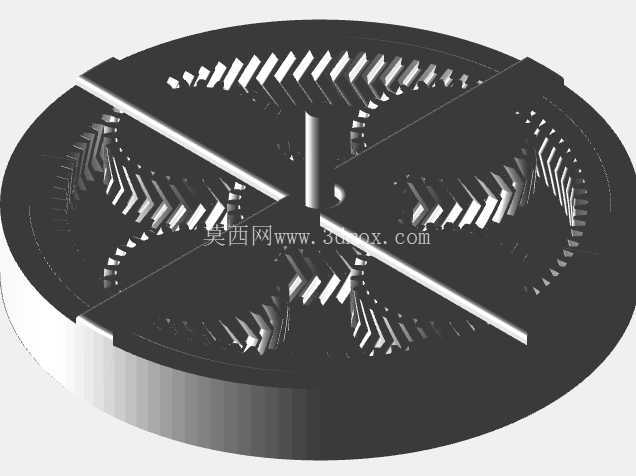

　　设计阶段优先考虑了安装边界的适配性，整体采用圆盘式封装结构，轴向尺寸压缩到径向尺寸的三分之一以内，可直接嵌入设备的安装腔体，不需要额外预留轴向窜动空间，输入端与输出端采用同轴布局，能直接对接原动机与工作机构的轴系，减少联轴器等过渡连接件的使用，降低传动链的累计误差。齿形参数选择上，采用14.5度压力角设计，相比常规20度压力角，齿顶厚度更大，齿根弯曲强度提升12%左右，同时齿面滑动率更低，长期运行的磨损量更小，适合高转速输入的工况；20DP的径节选择适配英制安装尺寸的设备配套，齿根采用1/3齿根圆角过渡，避免齿根应力集中导致的断齿风险，人字齿的对中设计让左右旋齿的受力完全对称，运行过程中不会产生额外的轴向分力，支撑轴承仅需承受径向载荷，可选用深沟球轴承或者圆柱滚子轴承，不需要搭配推力轴承，进一步压缩了整体结构的径向尺寸。

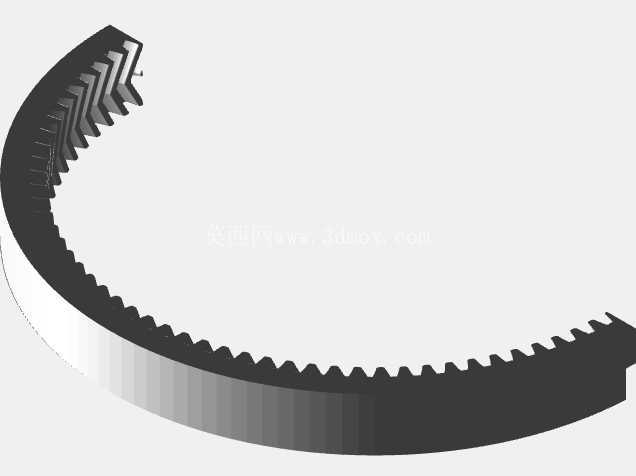

　　实际应用中，这套轮系可根据需求调整固定端：如果固定内齿圈，动力从太阳轮输入、行星架输出，可实现大减速比传动，适合减速场景；如果固定行星架，动力从太阳轮输入、内齿圈输出，可作为差速机构使用；如果固定太阳轮，动力从行星架输入、内齿圈输出，可实现增速传动，适配风电、小型水力发电的增速单元。结构设计上充分考虑了装配工艺性，行星轮的安装销轴采用过盈配合压入行星架，销轴与行星轮内孔之间预留轴承安装位，可根据载荷等级选配滑动轴承或者滚动轴承，齿圈采用外圈定位结构，外圈设置定位止口，可直接通过螺栓固定在设备壳体上，不需要额外的定位工装，太阳轮采用浮动设计，运行过程中可通过微量浮动自动补偿行星轮的均载误差，降低加工精度要求，减少生产制造成本。

　　润滑适配方面，整体结构既可以采用油脂润滑，适合低速、间歇运行的工况，也可以通过在行星架上开设油道，实现飞溅或者压力喷油润滑，适配高转速连续运行的场景，齿面的人字齿沟槽还能起到储油作用，在启动瞬间避免齿面干摩擦，提升传动副的使用寿命。从安装边界来看，整体结构的外圆为安装基准面，端面设置均匀分布的安装螺孔，可直接与设备端面对接，输入轴孔与输出轴孔的同轴度公差控制在0.02mm以内，装配后不需要额外调整轴系对中，能大幅缩短现场装配的调试周期。
