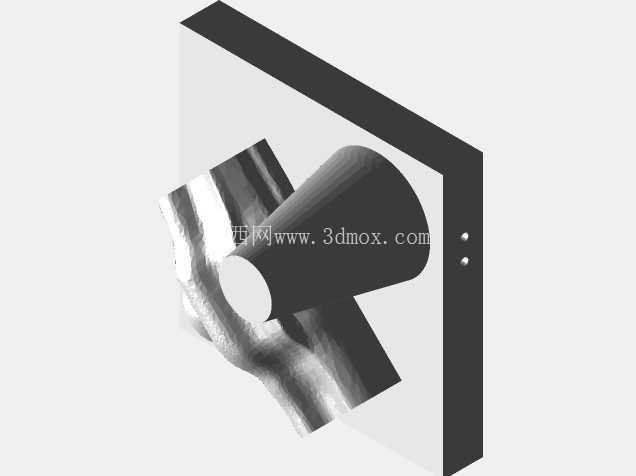

压铸模具用异形保形冷却通道结构设计

　　在压铸生产环节，模具温度场的均匀性直接决定压铸件的成型质量与生产节拍，传统直孔式冷却水道受钻孔工艺限制，往往无法贴合模具型腔的复杂曲面轮廓，容易出现局部区域冷却速率差异过大的问题，进而引发铸件缩孔、变形、表面冷隔等缺陷，还会拉长单件冷却等待时间，降低整体生产效率。这套保形冷却通道结构，正是针对压铸模型腔区域的温控需求设计，完全打破传统直孔流道的布局限制，顺着型腔的异形轮廓走向排布流道，让冷却介质能够在距离型腔表面均匀一致的间隙内流动，保证整个成型面的热交换效率趋于一致。

　　从结构设计逻辑来看，流道的截面形态没有采用常规的正圆形截面，而是根据不同位置的热负荷分布做了适配调整：在铸件厚壁对应的模具区域，也就是热量集中、散热需求最高的位置，适当放大了流道的通流截面积，同时缩短流道壁到型腔表面的垂直距离，强化该区域的换热能力；在铸件薄壁、热量累积较少的区域，适当调整流道间距与截面尺寸，避免局部过冷导致的金属液填充不畅问题。流道的转弯位置全部采用大圆弧顺滑过渡，没有直角急转弯结构，能够大幅降低冷却介质在流道内部的流动阻力，减少介质泵送的能耗损失，同时避免流道拐角处出现介质滞留、杂质沉积堵塞的问题，延长冷却回路的维护周期与使用寿命。

　　在安装边界的适配设计上，这套冷却通道完全嵌入压铸模的模仁内部，流道的进出水口位置统一设置在模仁的侧装基准面上，能够直接和模架上预设的冷却介质管路接口对接，不需要额外改动模架的原有安装结构，适配常规标准模架的装配尺寸要求，不需要针对这套冷却结构单独定制模架配件，能够直接在现有压铸模具的改造升级项目中落地应用。实际生产应用中，这套保形冷却通道可以根据不同压铸件的型腔轮廓做针对性的形态调整，不管是带有深腔、凸台、异形曲面的压铸件，都能通过随形排布的流道实现均匀温控，相比传统直孔冷却方案，能够有效缩短铸件的冷却保压时间，降低铸件因温度不均产生的内应力，减少后续校形工序的工作量，同时还能避免模具局部长期处于高温交变状态产生的热疲劳裂纹，延长模仁的使用寿命。

　　设计过程中需要重点把控流道壁与型腔表面的安全距离，距离过近会导致模仁局部强度不足，在压铸高压冲击下出现开裂渗漏的风险，距离过远则会降低热交换效率，无法发挥保形冷却的温控优势，需要根据选用的模仁材料热传导系数、压铸合金的浇注温度、设计生产节拍等参数综合计算确定，同时流道的整体通流阻力需要和车间现有冷却介质泵送系统的压力参数匹配，保证介质在流道内能够保持稳定的湍流状态，最大化热交换效率，避免出现层流导致的换热效率下降问题。
