本田思域EF车型侧裙压铸件成型模具

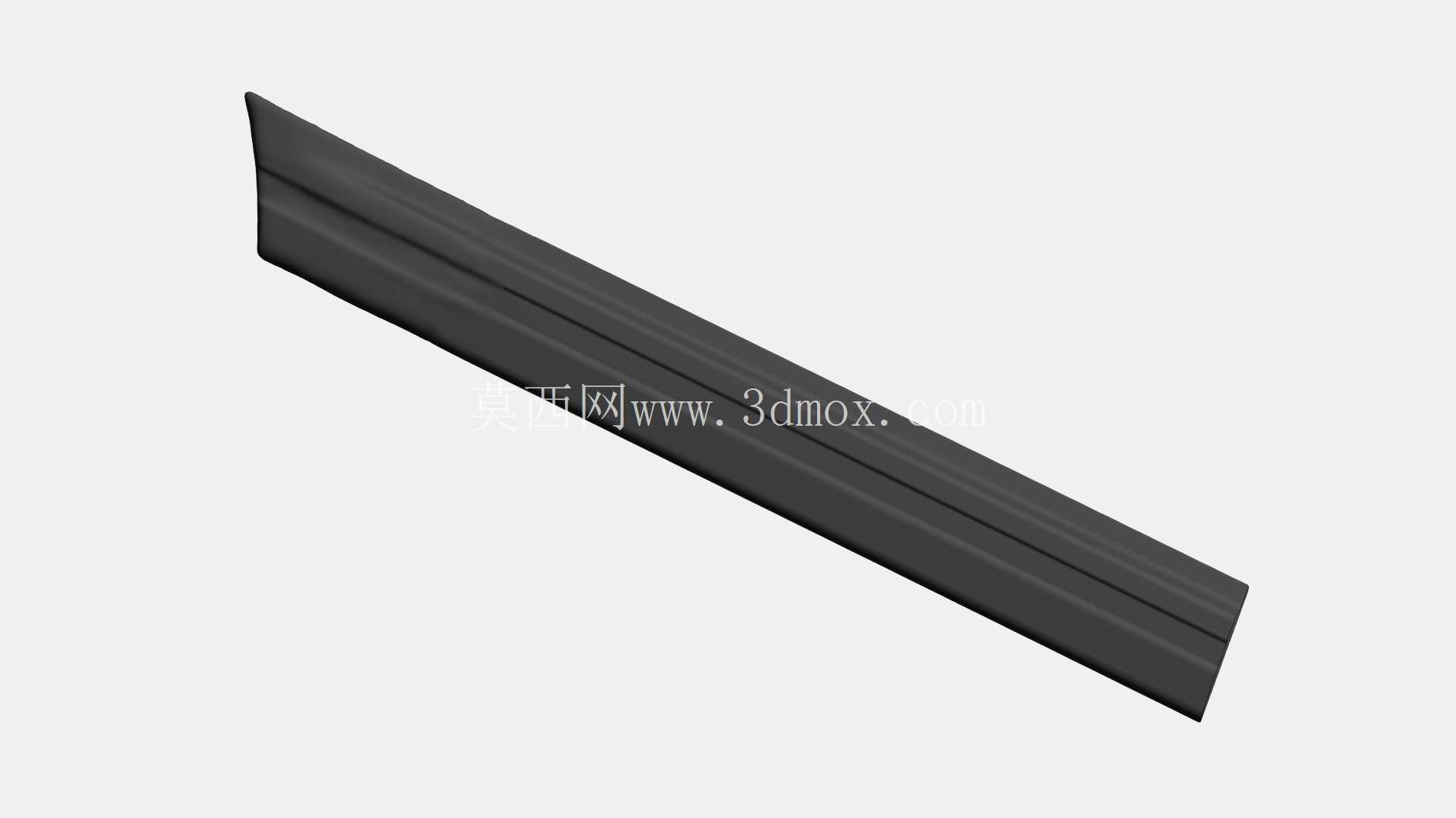

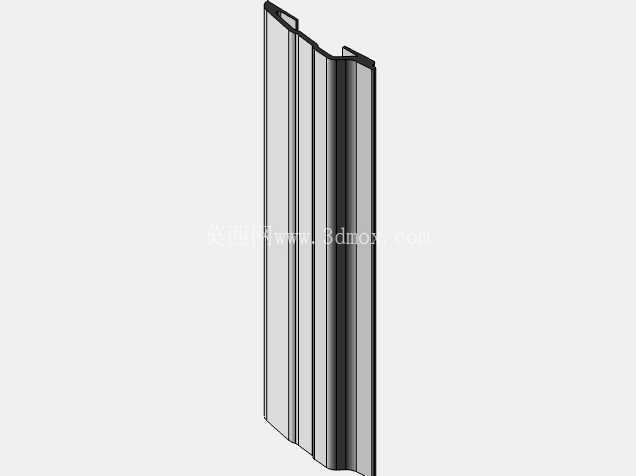

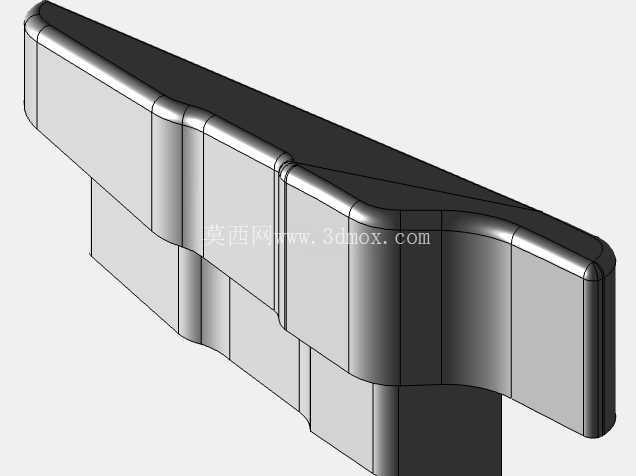

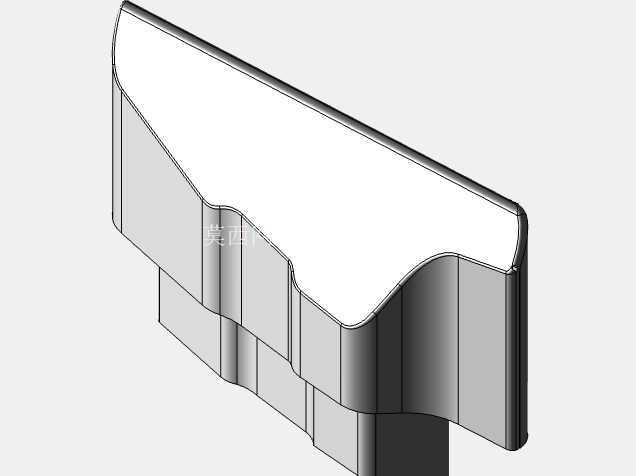

　　这套模具对应的成型件是老款本田思域EF车型的车身侧下饰条，也就是改装圈常说的侧裙构件，属于车身外饰覆盖件的范畴，主要应用在民用乘用车改装与售后配件替换场景中——不少玩老EF的玩家很难找到品相完好的原厂侧裙，这类模具生产的配件刚好填补售后市场的缺口，既可以做整车修复时的替换件，也能作为外观改装的基础构件，适配不同风格的车身 lowered 姿态调整需求。从成型件的功能来看，这类侧裙安装在车身侧围下沿，一方面是梳理车侧气流，减少高速行驶时车底乱流对行驶稳定性的干扰，另一方面是遮挡车身侧围下沿的钣金焊缝、底盘边缘结构，提升整车侧面的视觉完整度，同时在日常行驶中可以阻挡车轮带起的碎石直接击打侧围钣金，降低漆面损伤概率。设计这套模具的时候，首先要考虑成型件的长条形薄壁结构特性：整个构件是等截面延伸的长条形，壁厚均匀控制在2.2mm左右，避免压铸过程中出现厚薄不均导致的冷隔、缩孔缺陷，因为侧裙安装后是外露件，表面不能有明显的成型瑕疵，否则后续做表面处理的时候会放大缺陷，影响最终装车效果。模具的分型面沿着构件的最大轮廓线设置，也就是侧裙的安装止口边缘，这样开模的时候可以让成型件顺利留在动模侧，配合顶出机构实现自动脱模，不会因为长条形结构的包紧力不均导致顶出变形。

　　考虑到这类长条形压铸件的成型收缩率，模具型腔的长度方向预留了0.6%的收缩余量，截面方向因为壁厚均匀，收缩率偏差小，预留0.4%的余量即可，避免成型冷却后尺寸偏差导致安装时和车身侧围的贴合度不足——毕竟侧裙安装是靠卡扣和双面胶配合固定在侧围下沿的，如果型面偏差超过1mm，装车后就会出现缝隙不均、卡扣对位不准的问题，甚至高速行驶时出现脱落风险。模具的浇注系统设计在构件的非外观面一侧，也就是安装止口的背面，采用侧浇口进料，沿着长度方向设置3个进料点，避免长距离充型导致的铝液温度下降过快，出现充型不满的问题，同时浇口残留的位置在安装后是被车身遮挡的，不会影响外观面的质量，后续去除浇口的时候也不会损伤外露的装饰面。

　　排气槽设置在模具分型面的末端，也就是长条形构件的两端位置，深度控制在0.08mm，既可以顺利排出型腔内的空气，避免压铸件出现气孔缺陷，又不会让铝液窜入排气槽形成太厚的飞边，减少后续去飞边的工作量。从安装边界来看，成型后的侧裙构件总长度可以根据需求截断，因为是等截面结构，不需要额外调整模具就能适配不同的截断长度，满足不同玩家的个性化改装需求，安装时的定位卡扣位在模具上直接做出一体的安装柱，不需要后续二次加工，卡扣的位置和原车侧围的安装孔位完全对应，安装时不需要在车身上额外打孔，直接对位卡入再配合密封胶固定即可，安装间隙可以控制在0.5mm以内，和车身腰线的平行度偏差不超过1mm/m，保证装车后的视觉效果。

　　模具的冷却系统采用直通式水道，沿着型腔的长度方向平行布置，水道距离型腔表面的距离控制在15mm左右，保证成型过程中型腔温度均匀，避免长条形构件因为冷却速度不均出现翘曲变形——这类长条形薄壁件最容易出现的问题就是冷却不均导致的侧弯，一旦侧弯量超过2mm，装车后就会出现一端贴合一端翘起的问题，所以冷却水道的排布特意做了进出水的交叉设计，让模具两端和中间的温度差控制在15℃以内，把成型后的翘曲量控制在允许范围内。另外模具的成型表面做了抛光处理，粗糙度达到Ra0.8，这样压铸件出来之后的表面不需要做过多打磨，直接可以做喷漆、磨砂或者碳纤维包覆处理，减少后续表面处理的工序成本。针对压铸过程中可能出现的粘模问题，模具的型芯部分做了氮化处理，表面硬度达到HRC55以上，提升模具的使用寿命，批量生产的时候可以连续生产上万模次不需要做表面修复，适合售后配件的中小批量生产需求。
