适配3D打印工艺的定制PCB防护外壳结构

这款PCB外壳的设计核心围绕小批量定制电子设备的防护需求展开，在工业现场的嵌入式控制模块、小型传感采集终端、桌面级实验装置的电路板防护场景中，这类定制化壳体的适配性远高于通用标准外壳。很多现场应用里，PCB板的布局是根据功能需求定制的，板载接插件的位置、高度、接线方向都没有统一标准，通用外壳往往需要二次切割开孔，不仅破坏壳体强度，还容易出现接插件对位不准、安装干涉的问题，这款壳体就是针对这类非标准PCB的安装需求做的定向设计。

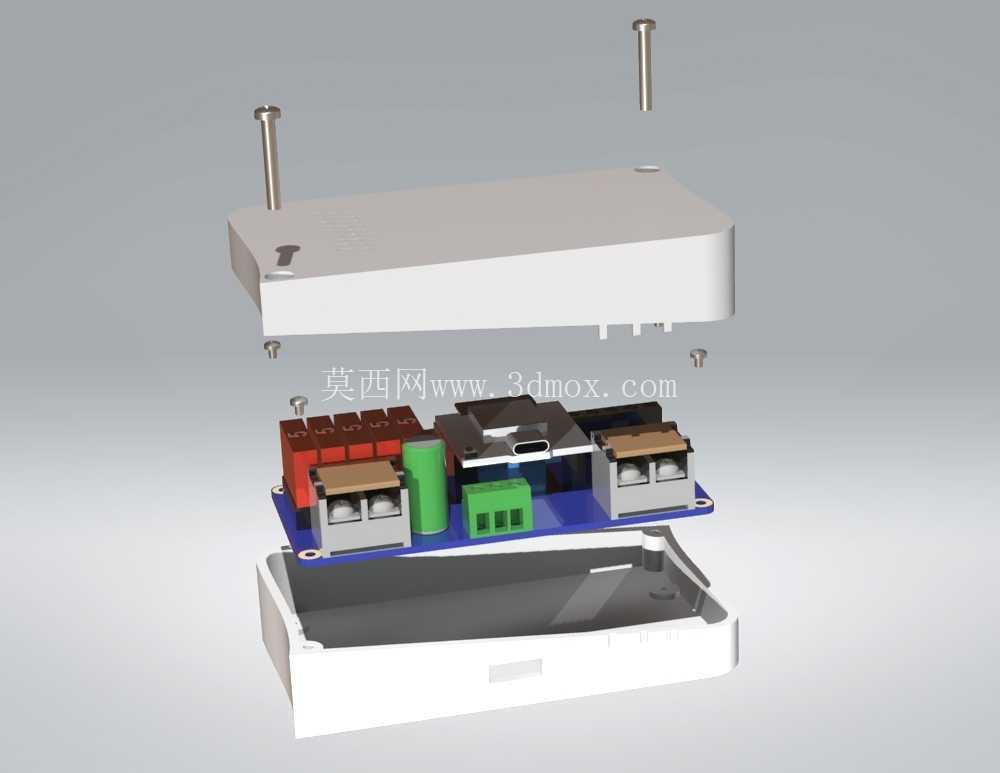

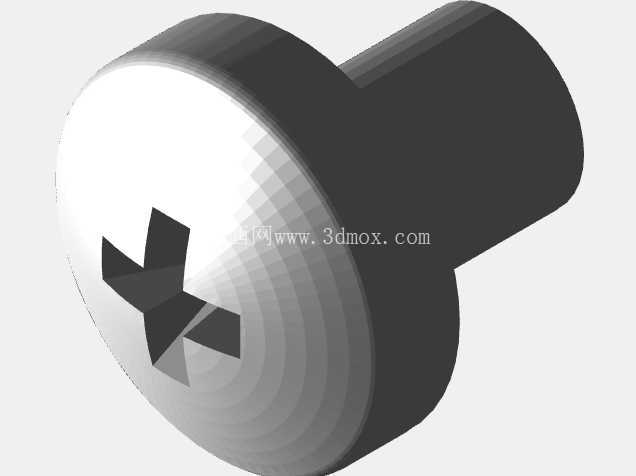

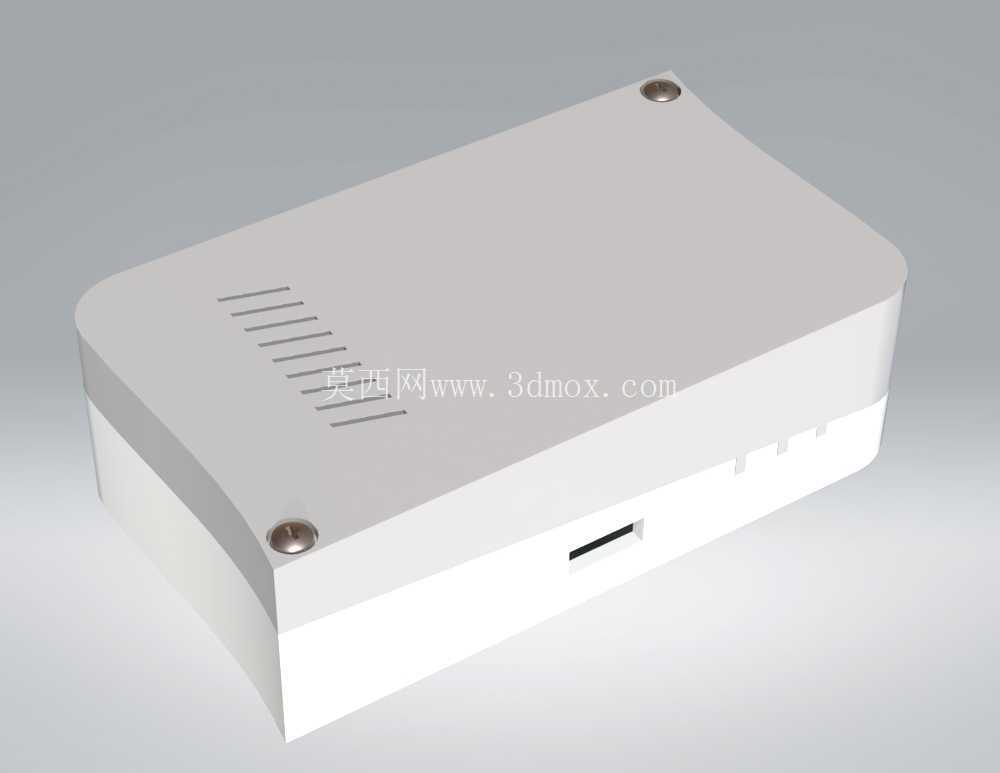

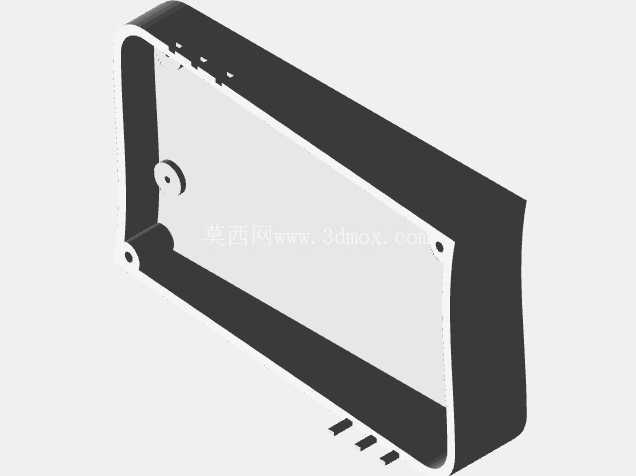

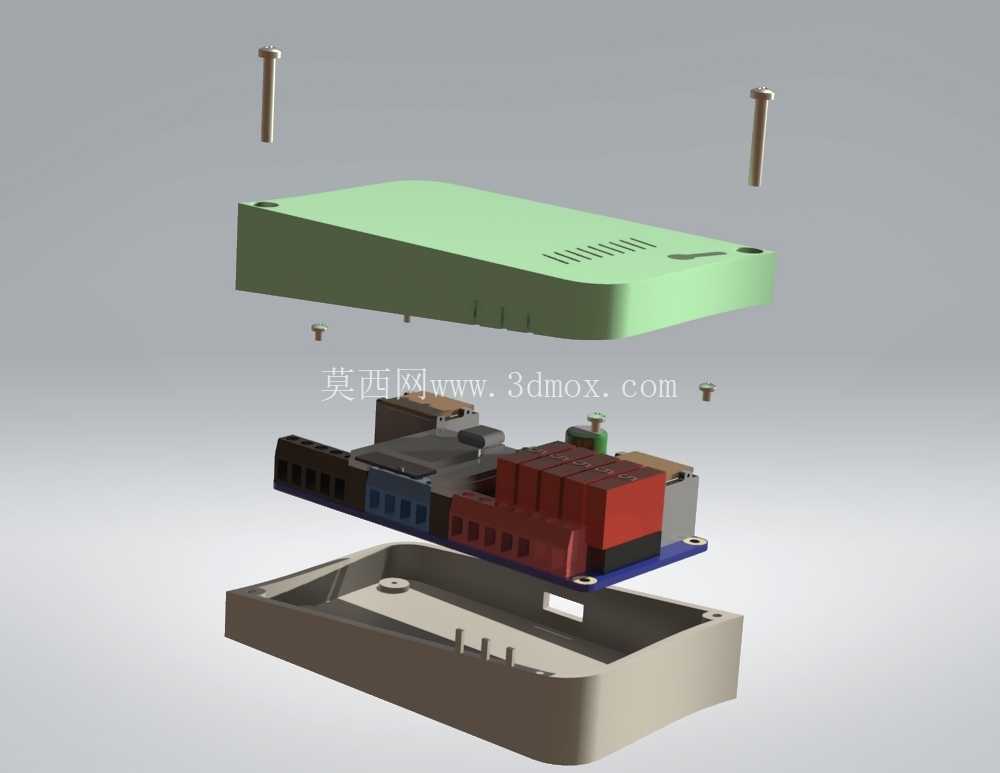

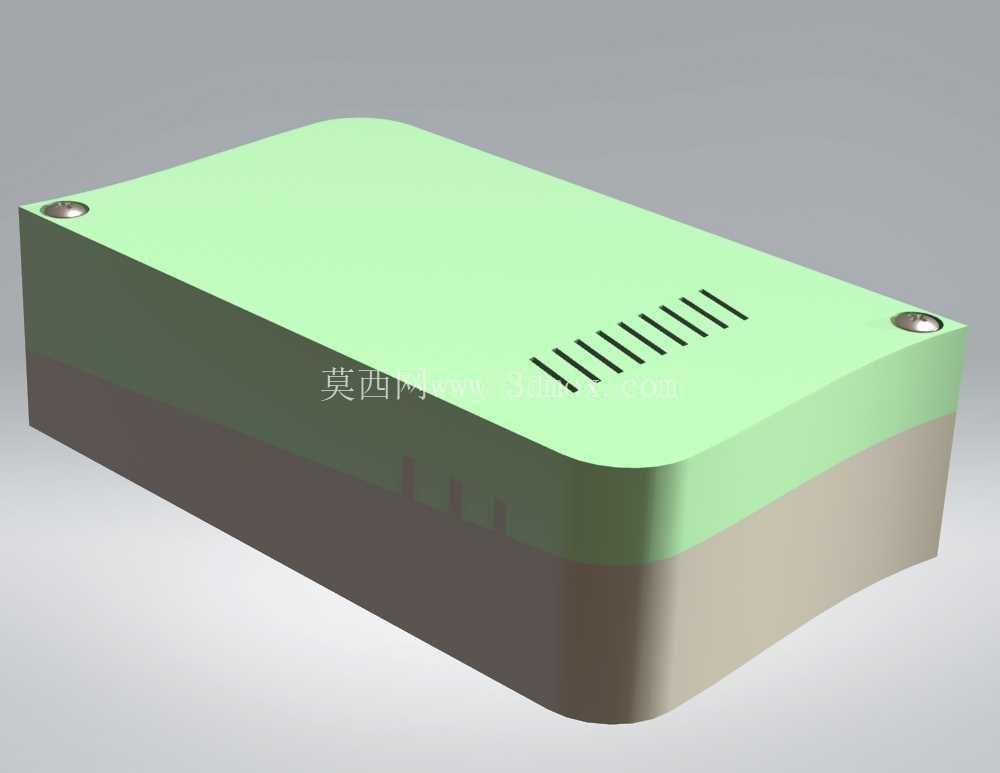

从结构设计逻辑来看，壳体采用上下分体式扣合结构，上盖与下壳通过四周的定位柱做预定位，配合四颗自攻螺丝完成锁紧固定，螺丝孔位做了沉台设计，锁紧后螺丝端面不会突出壳体表面，避免安装时与周边设备产生刮擦。下壳的内部根据PCB板的安装点位设置了对应的支撑柱，支撑柱高度经过精确核算，确保PCB板装入后，板底与壳体内壁预留足够的走线空间，同时板载的高位元件比如接线端子、电解电容、继电器模块不会与上盖内壁发生干涉。上盖表面对应板载发热元件的区域开设了阵列式通风槽，槽孔宽度控制在2mm以内，既可以满足自然对流散热的需求，又能避免较大的杂物、灰尘直接落到电路板表面造成短路风险。

设计阶段充分考虑了3D打印工艺的成型特性，所有转角位置都做了R1.5以上的圆角过渡，避免打印过程中出现应力集中导致的翘曲变形；壳体的壁厚统一设置为2mm，既保证打印成型后的结构强度，又不会因为壁厚过大增加打印耗时与材料消耗；所有安装孔的孔径都预留了0.2mm的打印余量，打印完成后不需要二次铰孔就可以直接适配对应规格的自攻螺丝，降低后处理的工作量。壳体的外形尺寸根据内部PCB的轮廓做了最小化包络，整体边缘没有多余的突出结构，在设备内部的狭小安装空间里可以更灵活地布置，侧面预留的接插件开口位置完全对应PCB上的接口排布，接线时不需要额外调整线缆走向，现场装配效率可以提升40%以上。

在安装边界的处理上，下壳的底部预留了两个贯穿的安装腰型孔，孔位间距适配工业现场常用的35mm标准导轨安装件，也可以直接通过螺丝固定在设备的安装平板上，腰型孔的设计允许安装时存在±1mm的位置偏差，降低安装面的加工精度要求。壳体内部的支撑柱顶端做了0.3mm的限位凸台，PCB板对应位置开设定位孔，装入后可以完全限制PCB的水平窜动，即使设备存在一定的振动工况，电路板也不会出现移位、接插件松脱的问题。上下壳的合模面做了0.5mm的错位止口设计，扣合后可以有效阻挡日常环境中的溅水、粉尘进入壳体内部，满足一般工业现场的IP54防护等级要求，不需要额外加装密封胶条就可以适配多数非恶劣工况下的使用需求。

针对3D打印的成型方向，设计时将壳体的最大平面作为打印贴合面，减少打印过程中的支撑结构使用，支撑接触面都做了45度的斜面过渡，拆除支撑后不会在壳体表面留下明显的支撑痕迹，降低后期表面打磨的工作量。壳体的边角位置没有设计尖锐的直角，既避免打印过程中出现边角缺料的问题，也能防止装配人员操作时被划伤。对于板载的指示灯位置，上盖对应区域做了局部减薄处理，壁厚控制在0.8mm，指示灯的光线可以透过薄壁清晰显示，不需要额外开设指示灯孔，进一步提升壳体的密封防护性能。
