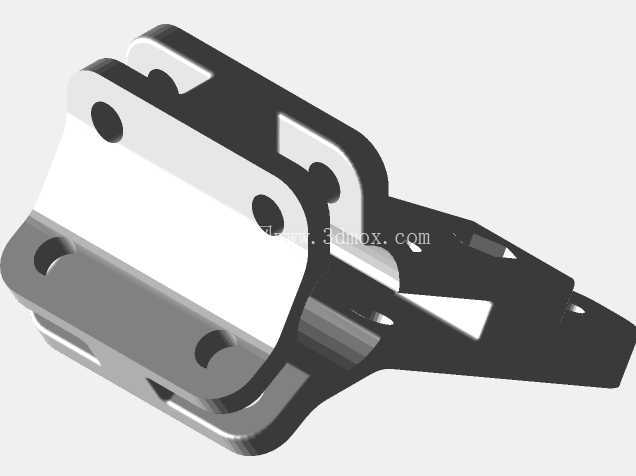

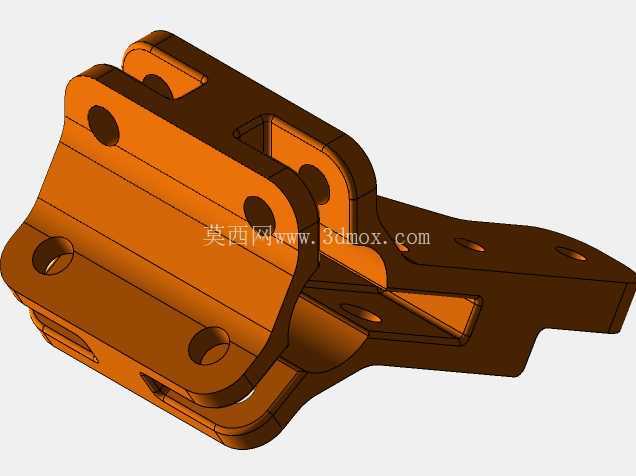

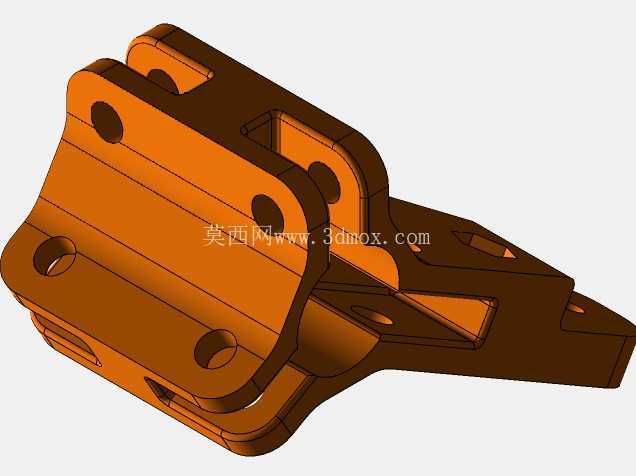

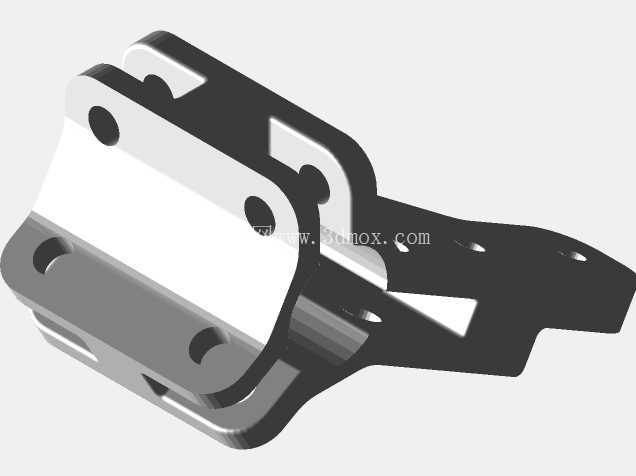

带横轨支撑的22mm轴承滑道转轮结构

在桌面级熔融沉积3D打印机的运动架构里，X轴与Y轴的滑动副稳定性直接决定打印件的层纹精度与成型一致性，很多入门级机型为压缩成本会采用空心铝管作为光轴导轨，这类铝管虽然重量轻、加工成本低，但自身刚性不足，当打印头运动到跨距中段位置时，铝管会产生微米级的下挠形变，长期使用后还会因为滑块反复摩擦出现局部磨损，导致运动卡顿、打印错位等问题。这款带支撑的轴承转轮结构，就是针对廉价3D打印机铝管光轴的刚性缺陷做的针对性优化设计，没有采用常规的双光轴夹紧式滑块结构，而是在转轮承载的基础上额外增加了横轨支撑臂，把原本单点受力的滑动接触改成了多点限位的承载结构。

从实际安装边界来看，这款结构适配外径22mm的标准硬件铝管，安装时不需要对原有打印机的铝管光轴做二次加工，支撑臂的贴合面做了与铝管外径匹配的圆弧过渡，安装后可以卡在铝管的侧下方位置，把转轮承载的打印头重量分散到铝管的更大接触面上，避免局部应力集中导致的铝管变形。转轮部分采用内嵌轴承的转动结构，转动副的间隙控制在0.02mm以内，既保证滑动时的顺畅度，又不会因为间隙过大产生运动窜动，支撑臂的厚度经过受力仿真优化，在PLA或者PETG材料打印的前提下，足够承载常规近程挤出打印头的重量，不会出现支撑臂断裂的问题。

设计过程中没有采用多余的装饰性结构，所有的安装孔位都做了沉头处理，安装螺丝可以完全埋入结构件内部，不会和运动中的皮带或者其他部件产生干涉，侧面的镂空结构一方面是减少打印时的材料消耗，另一方面也给轴承的安装预留了操作空间，不需要特殊工具就可以完成轴承的压装与更换。和常规的滑轮滑块相比，这款结构的横轨支撑相当于给铝管光轴增加了一个随动的辅助支撑点，不管打印头运动到铝管的哪个位置，支撑点都会跟着移动，始终在受力点附近给铝管提供刚性补强，从根源上减少铝管下挠带来的精度误差。

在实际应用场景里，这类结构特别适合改装CR-10、Ender-3这类采用单铝管光轴作为X轴导轨的入门级3D打印机，很多用户在改装近程挤出、增加打印头重量之后，原有的滑轮结构因为支撑不足会出现Z轴层纹不均、拐角丢步的问题，更换这款带支撑的轴承转轮之后，不需要更换更高成本的直线导轨或者硬质钢轴，只需要替换原有滑块部件，就可以明显提升运动刚性，打印大尺寸模型时的稳定性提升尤为明显。结构的外形轮廓做了圆角过渡处理，没有尖锐的棱角，打印时不需要添加支撑就可以直接成型，降低了用户自行打印制作的门槛，安装孔位和原厂滑块的孔位完全兼容，不需要对打印机的其他部件做任何修改，就可以完成无损替换。

从受力传递的角度来看，这款结构把打印头的垂直重力通过转轮传递到铝管上表面，同时通过横轨支撑的贴合面把侧向力分散到铝管的侧部，避免了常规单滑轮结构受力时产生的偏转力矩，转轮的转动轴线和铝管轴线保持严格平行，长期运动也不会出现偏磨的问题，支撑臂和转轮基座的连接位置做了加强筋处理，反复受力也不会出现连接位置断裂的情况。对于做3D打印机改装、DIY桌面级打印设备的从业者来说，这款结构不需要复杂的加工工序，通过3D打印就可以快速制作验证，测试过程中可以通过调整支撑臂的圆弧贴合度，适配不同公差范围的22mm铝管，不管是标准的6063铝管还是回收的旧铝管，都可以通过轻微打磨支撑面实现顺畅滑动，在低成本改装方案里有很高的实用价值。
