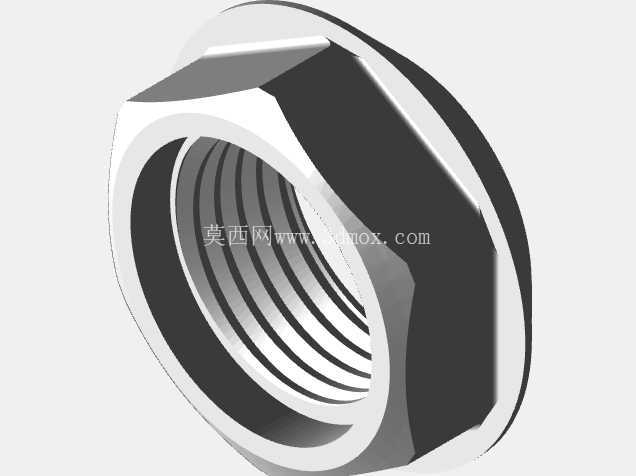

UNC-1B美制螺纹六角锁紧螺母结构

　　在重型工程机械、大型管道连接、重载动力传输组件的装配场景中，大规格美制螺纹紧固件的防松可靠性一直是结构设计环节需要重点考量的内容，这款适配2 3/4英寸规格UNC-1B螺纹的六角锁紧螺母，正是针对大载荷、存在持续振动的连接工况开发的紧固零件。不同于普通六角螺母仅依靠螺纹副预紧力实现锁紧的设计，这款螺母在结构上做了针对性的防松优化，六角外形的对边尺寸严格匹配美制紧固件的标准公差范围，可适配对应规格的重型套筒、开口扳手进行装配作业，安装过程中不需要额外定制特殊工装，和常规大规格六角螺母的安装操作逻辑完全一致，能够直接替换同螺纹规格的普通六角螺母，不需要对原有连接结构的安装边界做任何调整。

　　从实际使用场景来看，这类大规格锁紧螺母常被应用在矿山破碎设备的振动筛机架连接、大型柴油发电机组的底座固定、重型输送设备的驱动辊轴端锁紧等位置，这些工况的共性是设备运行过程中会持续产生交变振动，普通六角螺母在长时间受振后容易出现预紧力衰减、螺纹副松脱的问题，严重时甚至会引发连接结构失效、设备故障停机的事故。这款螺母的锁紧功能依靠螺纹副配合后的过盈量以及端面的压紧摩擦力共同实现，内螺纹采用UNC粗牙螺纹系列，1B级的内螺纹公差带能够和对应等级的外螺纹实现稳定配合，粗牙螺纹的牙型深度更大，螺纹啮合后的接触面积更广，在承受大轴向拉力的时候，螺纹牙的应力分布更加均匀，不容易出现滑牙、螺纹变形的问题。

　　在三维建模过程中，这类大规格螺母的建模需要重点关注几个核心尺寸的精度控制，首先是内螺纹的牙型轮廓，UNC螺纹的牙型角为60度，牙顶和牙底的平段宽度需要严格符合美制螺纹标准，不能直接用简化的装饰螺纹线代替实体螺纹特征，否则在做虚拟装配干涉检查、有限元受力分析的时候，会出现螺纹啮合状态和实际工况不符的问题，导致仿真结果出现偏差。其次是六角外形的倒角尺寸，螺母两端的倒角角度和倒角深度需要匹配标准要求，倒角一方面能够在安装的时候起到导向作用，方便螺母顺利套入外螺纹，另一方面也能去除六角棱边的加工毛刺，避免装配过程中划伤操作人员或者配合零件的表面。另外螺母的总厚度也是影响锁紧性能的关键参数，厚度过大会增加不必要的材料成本和安装空间占用，厚度过小则会导致螺纹啮合圈数不足，降低连接的承载能力，这款螺母的厚度经过匹配螺纹规格的优化设计，能够保证足够的螺纹啮合圈数，让每一圈螺纹都能均匀分担轴向载荷，避免前几牙螺纹应力集中导致的失效。从安装边界来看，这款螺母的六角外接圆直径决定了装配时需要预留的扳手操作空间，在做整体结构布局的时候，需要在螺母周围预留足够的套筒旋转空间，避免出现扳手无法就位、无法达到规定预紧扭矩的问题。

　　同时螺母的支撑端面需要和被连接件的表面保持平整贴合，如果被连接件的表面存在倾斜、凹凸不平的情况，会导致螺母压紧后受力不均，不仅会降低锁紧防松的效果，还可能在局部产生过大的压应力，损坏被连接件的表面。在实际选型应用的时候，需要注意这款螺母适配的外螺纹精度等级，1B级的内螺纹适合和2A、3A级的外螺纹配合，根据不同的工况载荷要求选择对应精度的配合副，对于振动幅度大、冲击载荷强的工况，还可以配合平垫圈、弹簧垫圈一起使用，进一步提升连接的防松性能，但需要注意垫圈的内径要和螺纹大径匹配，不能出现垫圈孔径过大导致螺母支撑面悬空的问题。从零件加工的角度来看，这类大规格六角螺母一般采用模锻成型毛坯，之后再进行六角面车削、内螺纹攻丝、表面处理等工序，三维建模的时候还原出的拔模斜度、加工余量特征，也能够为后续的加工工艺编制、夹具设计提供准确的参考依据，避免设计模型和实际加工零件出现尺寸偏差。
