80/20规格轴系垂直连接用小型连接件

在小型模块化传动设备、桌面级实验工装、轻型输送机构的轴系搭建场景中，不同轴径的轴件对接、尤其是垂直方向的轴系联动需求十分常见，这类场景往往不需要大扭矩的重型联轴器，更看重连接件的安装便捷性、定位精度与空间适配性，这款适配80/20轴径的小型轴连接器，正是针对这类轻载传动场景开发的结构件。

从实际使用场景来看，这类连接件常出现在小型物料分拣机构的动力转向段、桌面型自动化测试设备的轴系换向结构、教学实验台的传动模块搭建中，这类场景的轴系负载普遍偏低，传动扭矩多在10N·m以内，不需要复杂的胀套、键槽配合结构，更强调快速拆装与轴系的垂直定位精度，避免两轴在联动过程中出现径向窜动或角度偏移。

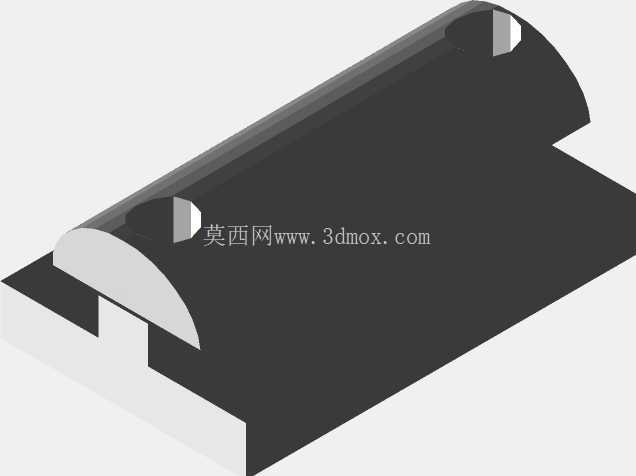

这款连接件的功能设计完全围绕轴系的垂直连接需求展开，主体采用半包覆式的结构形态，一侧的弧形槽适配大直径轴件的圆柱面贴合，另一侧的开槽结构卡入小直径轴件的安装位，通过侧面的紧固点位实现两轴的相对固定，既可以完成同轴状态下的两轴对接传递扭矩，也可以在两轴呈90度垂直布置时，作为固定转接件实现垂直方向的运动传递，不需要额外加工转接支架，大幅减少轴系搭建时的零件数量。

从设计思路层面看，这款结构没有采用传统联轴器的对称式结构，而是针对80与20两种特定轴径做了非对称的适配设计，大轴侧的弧形贴合面做了与轴径完全匹配的圆弧曲率，安装时可以直接贴合在大轴的圆柱面上，不需要额外做轴端的车削加工，小轴侧的卡槽宽度与20轴径的直径公差控制在0.05mm以内，既可以保证小轴卡入后的定位精度，也不会因为间隙过小导致装配困难。整体结构没有多余的冗余设计，所有的结构特征都服务于轴件固定与力的传递，主体的壁厚根据轻载场景的受力情况做了优化，在保证结构强度的前提下尽可能减少整体重量，避免给轴系带来额外的转动惯量负担。

在外形尺寸与安装边界上，这款连接件的整体长度适配大轴的包覆长度需求，弧形槽的轴向长度足够保证与大轴的接触面积，避免紧固后出现应力集中导致的轴面压痕，小轴侧的卡槽深度刚好覆盖20轴的配合段，不会出现轴件顶死或者配合长度不足的问题。安装时不需要复杂的工装，只需要将大轴卡入弧形槽、小轴卡入对应卡槽后，拧紧紧固件即可完成装配，整体占用的径向空间远小于同规格的直角转接器，在空间紧凑的小型设备内部也能顺利布置，不会和周边的机架、线路、其他传动件产生干涉。

在实际的结构选型过程中，这类小型连接件往往容易被忽略，很多设计人员会选择通用型联轴器搭配转接板实现垂直轴的连接，不仅增加了装配工序，也会占用更多的设备内部空间，而这种针对特定轴径开发的专用连接件，能够在满足传动需求的前提下，大幅简化轴系结构，降低装配难度，同时减少整体的零件成本，尤其适合模块化设备的快速搭建与后期维护更换。结构设计上没有采用复杂的曲面或者特殊工艺，常规的机加工或者3D打印都可以完成制作，对于需要快速打样验证的原型设备来说，也能缩短零件的加工周期，加快整体的验证进度。

从受力角度分析，这款连接件的受力点主要集中在两轴的贴合面与紧固件安装位，设计时在紧固件的安装位置做了局部加厚处理，避免紧固力过大导致的结构开裂，同时弧形槽的边缘做了小尺寸的倒角处理，既可以在装配时起到导向作用，也能避免锐边划伤轴件表面或者安装人员的手部，细节处理完全符合机械设计的常规工艺要求，不需要额外的后处理工序就可以直接投入使用。
