E3D Hemera挤出机解锁闩锁结构件

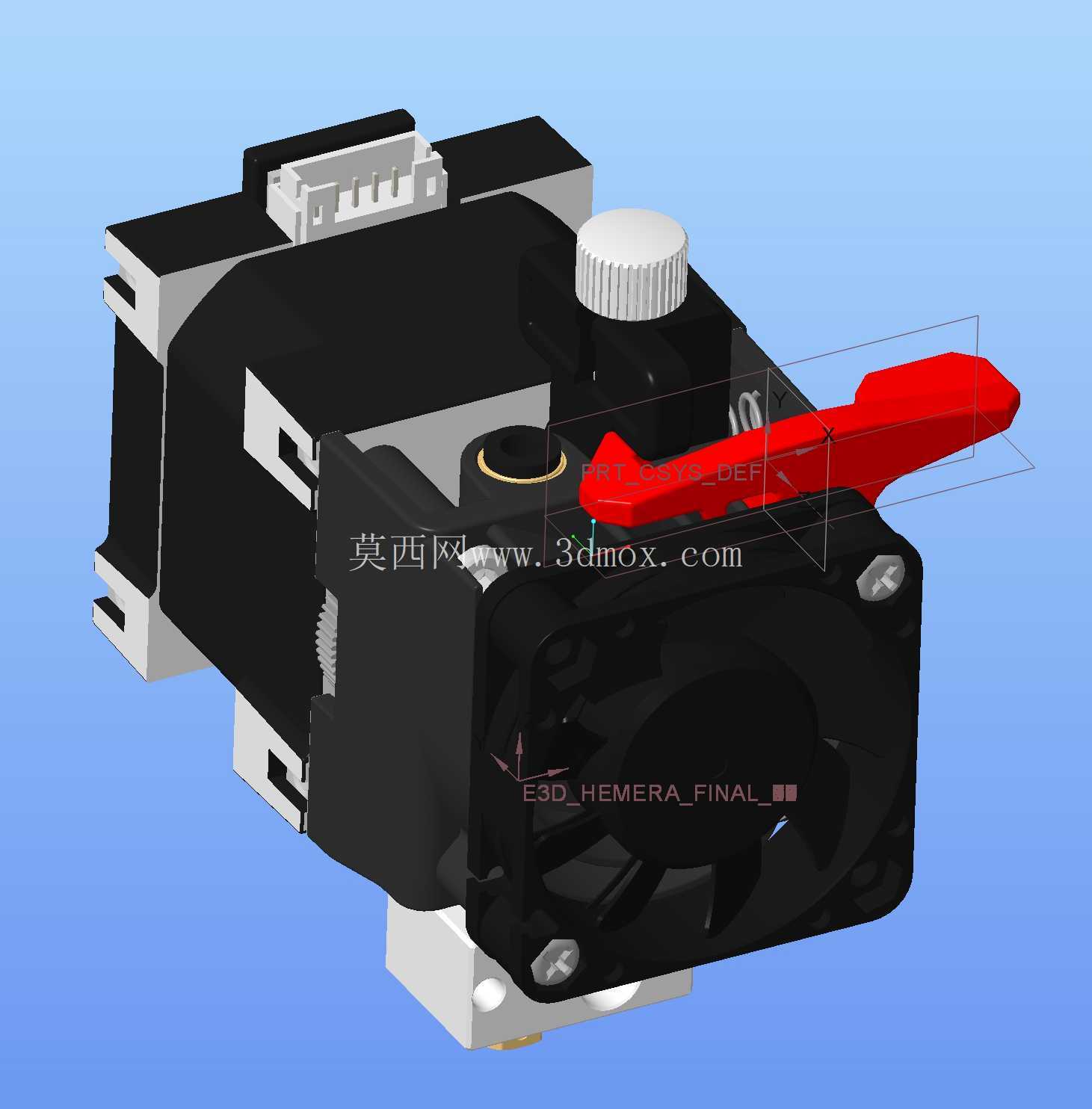

　　该结构件是桌面级FDM 3D打印设备挤出系统的核心锁紧解锁部件，主要应用在采用E3D Hemera挤出方案的DIY改装机型、商用桌面级3D打印机的送料模块中，承担耗材装入时的快速解锁、打印过程中耗材的稳定压紧锁紧功能，是挤出机耗材通路切换的关键执行零件。日常换料操作中，用户扳动该锁闩即可抬起挤出机的压料臂，松开对耗材的夹持力，方便穿入新耗材或是取出断在挤出机内的残料，松开锁闩后压料臂在弹簧作用下复位，配合送料齿轮将耗材牢牢压紧，保证送料过程中不会出现打滑、跳齿的问题，直接影响打印过程中耗材输送的稳定性，避免出现送料不足导致的打印缺料、层间断层等故障。

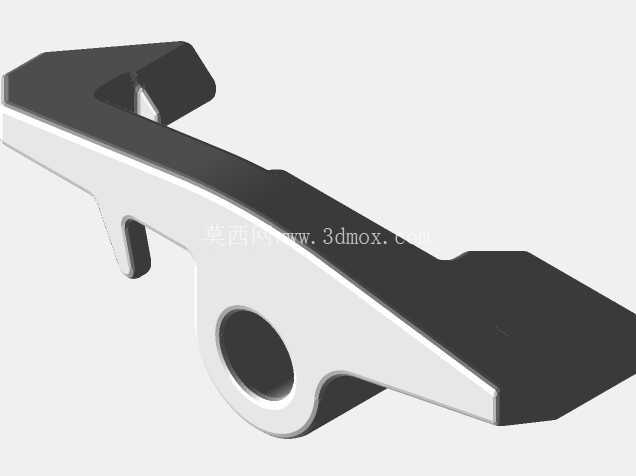

　　从结构设计来看，该零件采用杠杆式受力布局，整体为长条形异形悬臂结构，一端设置有圆形铰接孔，作为整个锁闩的旋转支点，孔位的公差控制在H7级别，保证转动时无旷量同时不会出现卡滞；中部设置有与压料臂配合的卡扣凸台，锁止状态下凸台刚好卡入压料臂的对应卡槽内，抵消压料弹簧的反向作用力，维持锁紧状态；悬臂末端设置有扳动受力位，表面做了防滑的棱角处理，方便用户用手指扳动解锁，同时扳动行程经过严格计算，解锁时压料臂抬起的高度刚好可以让1.75mm/3mm两种规格的耗材顺利通过，不会出现抬起高度不足导致穿料困难，或是抬起过高导致弹簧脱出的问题。

　　零件的外形轮廓完全适配Hemera挤出机的安装腔体，所有边角都做了R1-R2的圆角过渡，避免安装时与挤出机壳体、散热片、加热块等周边零件发生干涉，安装时仅需要将铰接孔对准挤出机支架上的对应销轴，卡入到位即可完成装配，不需要额外的紧固件，装配效率高，后期维护更换时也可以直接徒手拆装，不需要借助额外工具。零件的壁厚设计经过受力校核，铰接孔周边壁厚加厚至3mm，卡扣受力位置做了局部加厚处理，长期反复扳动不会出现断裂、塑性变形的问题，悬臂部分的壁厚控制在2mm，在保证结构强度的前提下尽可能降低零件重量，减少解锁扳动时的阻力。

　　从实际使用场景来看，该锁闩需要承受长期反复的扳动受力，同时工作环境靠近挤出机的散热端，长期处于40-60℃的工作温度下，因此结构设计时特意规避了应力集中的直角结构，所有受力转折位置都做了圆弧过渡，避免长期受力出现疲劳断裂；锁止状态下卡扣的接触面做了1.5°的拔模斜度，保证锁止到位后不会因为设备振动出现意外松脱，解锁时的扳动力控制在15N以内，符合人体工程学的施力范围，用户单手即可完成换料解锁操作。该零件的安装边界完全匹配标准Hemera挤出机的安装尺寸，铰接孔中心到卡扣接触面的距离、悬臂的外轮廓尺寸都严格按照原厂挤出机的腔体尺寸设计，替换原厂损坏的锁闩时不需要对挤出机做任何改装，直接装配即可达到原厂的使用性能，同时结构上针对原厂锁闩容易断裂的卡扣位置做了加强设计，在不改变安装尺寸的前提下提升了卡扣位置的结构强度，延长零件的使用寿命。
