Ultimaker2+打印头30cc注射器安装固定支架

在桌面级FDM3D打印机的功能拓展场景中，针对粘土、陶瓷膏体这类高粘度非熔融耗材的气压挤出改造，一直是桌面设备拓展材料适配范围的核心方向，这款适配Ultimaker2+机型打印头的30cc注射器安装支架，就是为这类改造场景提供的结构固定解决方案。日常做桌面级陶瓷打印、粘土成型的从业者都清楚，常规的熔融挤出头无法适配膏体耗材的送料逻辑，气压挤出需要将盛装耗材的标准30cc工业注射器稳定固定在打印头运动模组上，既要保证注射器出料口与原有打印喷嘴的同轴度偏差控制在合理范围，避免打印过程中出现出料偏移、层纹错位的问题，又要匹配原有打印头的安装孔位，不需要对原有设备做打孔、切削等不可逆改装，降低改造的门槛与成本。

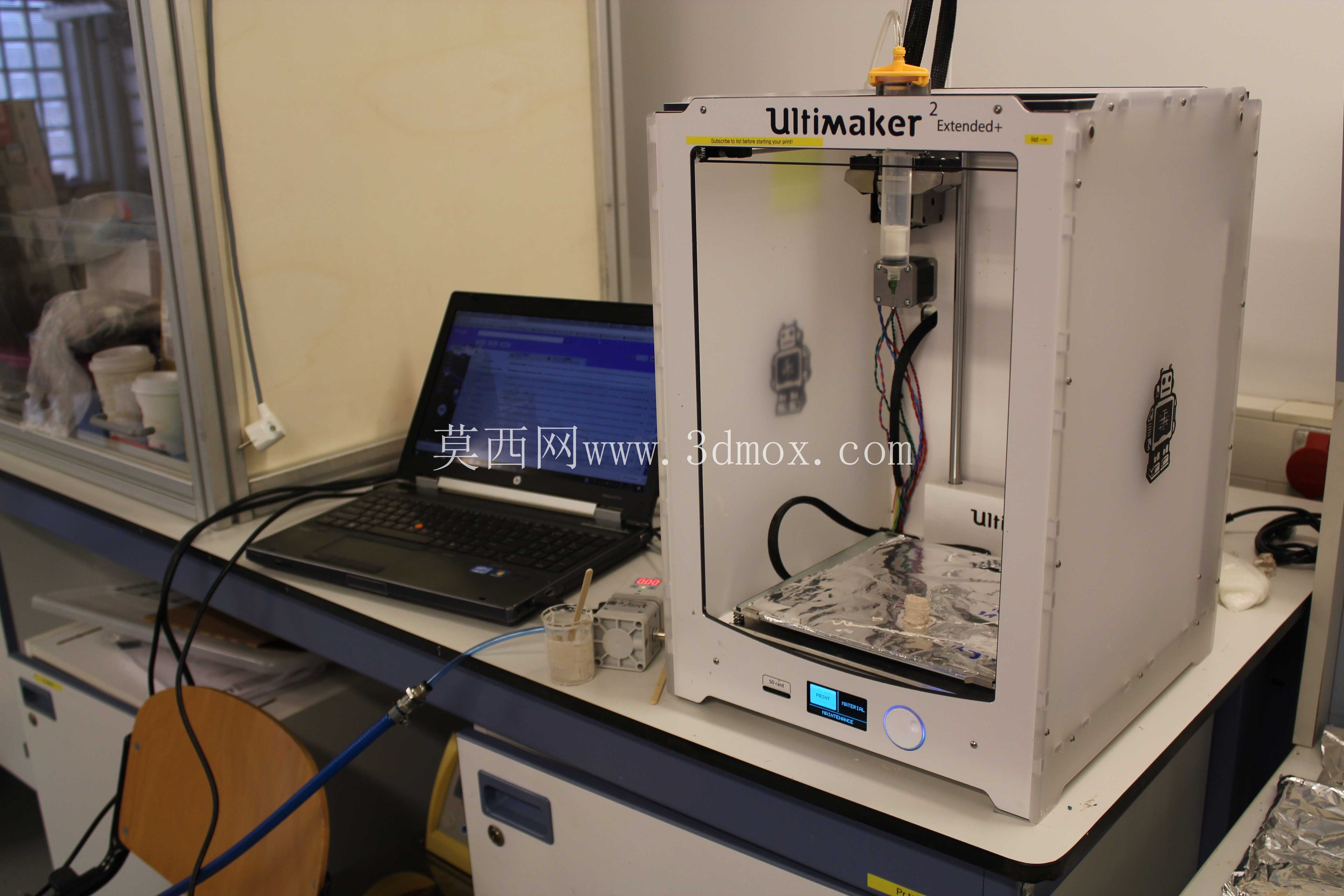

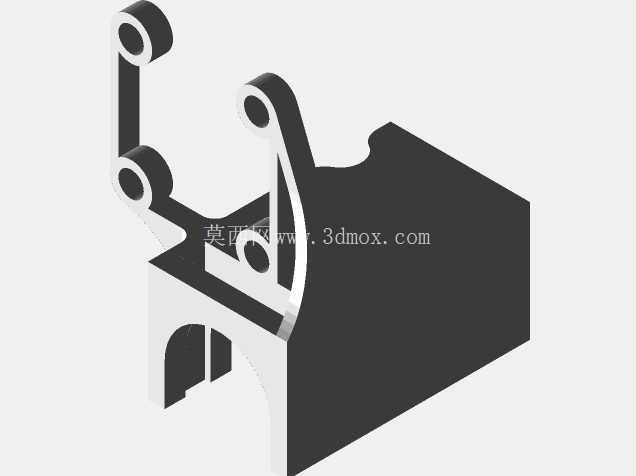

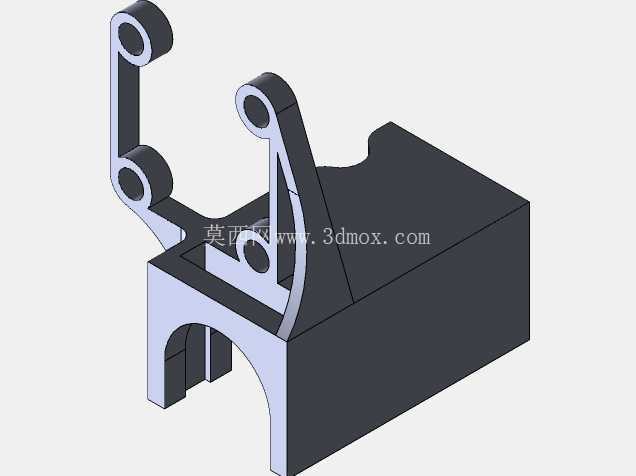

从实际安装边界来看，这款支架完全贴合Ultimaker2+原有打印头的安装面尺寸，固定孔位完全对应打印头模组上原有用于固定风扇罩、喷嘴散热件的螺丝孔位，安装时只需要拆卸原有打印头上对应位置的2颗固定螺丝，将支架的安装耳对准孔位后用原有螺丝锁紧即可，不需要额外加工适配零件，也不会干涉原有打印头的散热风道、自动调平探针的运动行程。支架的注射器容纳槽完全匹配标准30cc工业点胶注射器的外径尺寸，卡槽位置做了限位凸台，注射器装入后不会在打印头高速往复运动时出现轴向窜动、周向转动的问题，保证出料口的位置始终稳定，不会因为设备加减速运动导致出料位置偏移。

设计思路上，这款支架采用了一体化的悬臂支撑结构，支撑臂的厚度做了针对性的加强处理，在打印头做150mm/s以上的高速移动、加速度达到5000mm/s²的工况下，支撑臂不会出现明显的形变震颤，避免因为支架震颤导致出料口抖动，在打印件表面形成振纹。支架与打印头贴合的安装面做了0.2mm的平面度公差控制，安装后支架整体与打印头运动平面的垂直度偏差小于0.1mm，保证注射器的出料方向始终垂直于打印平台，不会因为倾斜导致出料时耗材侧流，影响首层粘附效果与成型精度。

从实际使用场景来看，这款支架适配的气压挤出改造方案，不需要改动原有设备的运动控制系统，只需要将气压挤出机的控制信号接入原有设备的挤出机控制端口，就可以实现膏体耗材的挤出控制，支架的安装位置预留了气压管路的走线空间，管路可以沿着原有打印头的线槽排布，不会在运动过程中出现管线拖拽、勾挂平台上打印件的问题。针对30cc注射器的更换操作，支架的卡槽采用了侧装式的开口设计，更换耗材时只需要松开注射器顶部的固定扎带，就可以将注射器从侧面抽出，不需要拆卸支架本身，也不需要重新校准出料口的位置，大幅缩短耗材更换的辅助时间，适合小批量定制陶瓷件、粘土手办的快速迭代打印场景。

结构细节上，支架的支撑臂上预留了3个不同位置的走线孔，可以用来固定气压管路、挤出头加热线（针对需要控温的膏体耗材）、温度传感器线材，所有线材都可以通过扎带固定在支撑臂上，避免运动过程中线材晃动触碰打印件。安装耳的位置做了沉孔设计，固定螺丝锁紧后螺丝头不会突出支架表面，不会在打印头回零、移动到边缘位置时刮碰到设备的框架结构。支架整体的重量控制在15g以内，安装后不会明显增加打印头运动模组的负载，不会导致原有X轴、Y轴的运动电机出现过载、丢步的问题，也不会影响原有设备的打印速度上限，在原有设备的常规打印参数下，运动精度完全可以保持原有设备的出厂标准。

在实际的粘土打印测试中，安装这款支架后，30cc注射器盛装的粘土耗材在0.2-0.5MPa的气压挤出压力下，出料均匀稳定，连续打印4小时的过程中，支架没有出现松动、形变的问题，打印的100mm见方的测试件，尺寸偏差控制在0.2mm以内，完全满足桌面级膏体3D打印的精度要求。针对不同粘度的膏体耗材，支架的固定结构可以适配加装不同厚度的硅胶减震垫，进一步降低气压挤出时的脉冲震动对打印精度的影响，不需要对支架结构做二次修改就可以适配更多类型的非熔融耗材打印需求。
