5mm四针共阴直插RGB发光二极管结构

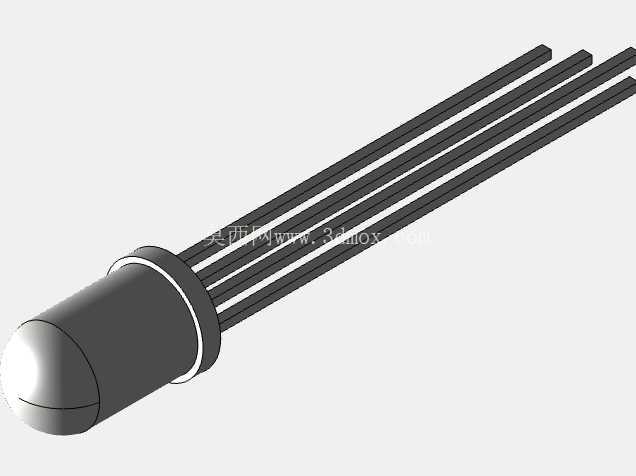

　　在消费电子、工业控制板卡、小型智能设备的PCB设计环节里，直插式RGB发光二极管是出镜率极高的板载指示元件，不同于单色直插LED仅能实现单一颜色的通断提示，四针共阴结构的RGB LED可以通过三个引脚分别控制红、绿、蓝三个发光芯片的电流大小，实现全彩混光效果，在设备状态指示、小型装饰灯组、教学实验电路中都有广泛应用。做这类直插元件的三维建模时，首先要明确实际生产中的安装边界，这款5mm直径的RGB LED，胶体头部为标准半圆透镜封装，直径严格控制在5mm公差范围内，透镜部分采用透明环氧树脂材质，建模时要还原出透镜的曲面弧度，因为这个弧度直接决定了发光的出光角度，常规直插5mm LED的出光角在20-30度之间，曲面的曲率偏差会直接影响后续做光效仿真时的结果准确性。

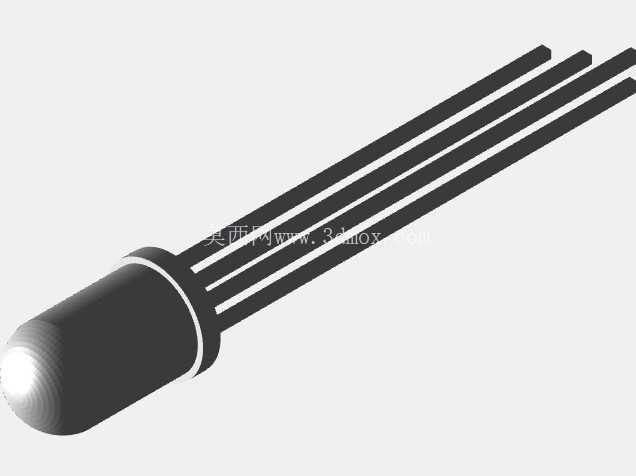

　　引脚部分是四个平行的直插铜质引脚，共阴结构的公共阴极引脚长度略长于三个阳极引脚，这是生产环节为了区分引脚定义做的防呆设计，建模时要还原引脚的直径与间距，常规这类元件的引脚间距为2.54mm标准网格间距，刚好适配通用面包板与标准PCB焊盘的孔位，引脚的总长度要满足波峰焊工艺的吃锡要求，过长会导致剪脚工序冗余，过短则容易出现虚焊问题。从设计思路来看，这类元件的建模核心是服务于PCB布局的干涉检查，很多新手工程师在做板卡布局时，容易忽略LED头部胶体的高度，导致后续装配时，LED头部和设备外壳的透光孔位置出现偏移，或者和周边的电解电容、接插件等较高元件出现空间干涉，所以建模时不仅要做出元件的外形轮廓，还要严格对齐引脚的定位基准，将公共阴极引脚的中心作为元件的坐标原点，方便在EDA软件或者三维装配环境中直接调用对位。

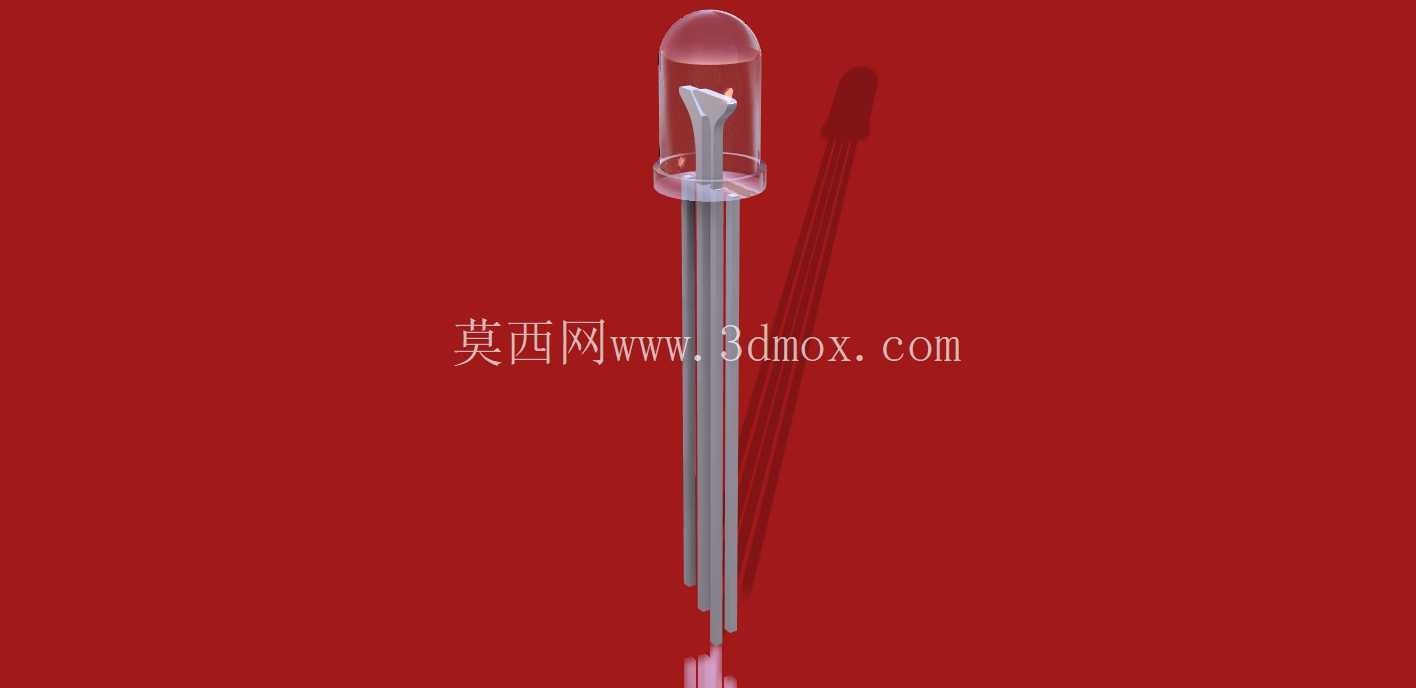

　　实际应用中，这类共阴RGB LED的工作电流单通道控制在20mA以内，三个通道同时点亮时的总电流不超过60mA，建模时不需要还原内部的发光芯片绑定结构，但要明确胶体内部三个发光芯片的排布位置，因为芯片位置会影响出光的混色均匀度，如果三个芯片的位置偏差过大，会出现点亮时颜色分层的问题，这也是结构设计时需要和电子工程师协同确认的细节。很多做小型智能硬件的结构设计里，会在外壳上对应LED的位置做导光柱，这时候LED头部的球面和导光柱入射面的距离就需要通过三维模型来模拟，距离过近会导致亮斑过于集中，距离过远则会出现亮度不足的问题，精准的三维模型可以提前在装配阶段验证这个距离，省去后续打样调整的周期。

　　另外，直插引脚的折弯成型也是建模时需要考虑的细节，部分板卡因为内部空间限制，需要将LED的引脚折弯90度后贴板安装，这时候引脚的折弯半径要符合铜材的弯折应力要求，折弯半径过小容易导致引脚断裂，模型里预留的引脚长度要满足折弯后的安装高度要求，避免出现折弯后引脚长度不足无法穿过焊盘的问题。不同于贴片封装的RGB LED，直插封装的元件本身具备一定的结构强度，胶体部分可以承受一定的装配压力，所以在做外壳装配时，不需要额外给LED做固定结构，依靠引脚的焊锡固定就可以满足常规振动环境下的使用要求，但在车载、工业高振动场景下，还是需要在胶体周边增加限位筋，这时候三维模型的胶体外形尺寸就直接决定了限位筋的开槽尺寸，公差配合要控制在0.1mm左右，既不能过紧导致胶体被压裂，也不能过松导致LED出现晃动偏移。
