工业储罐锅炉用插入式液位检测电极

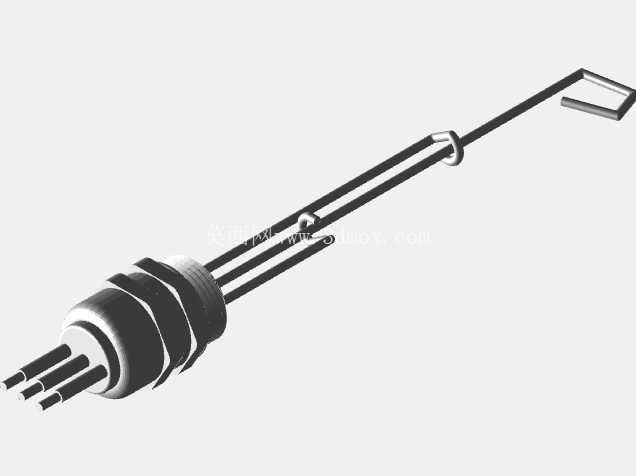

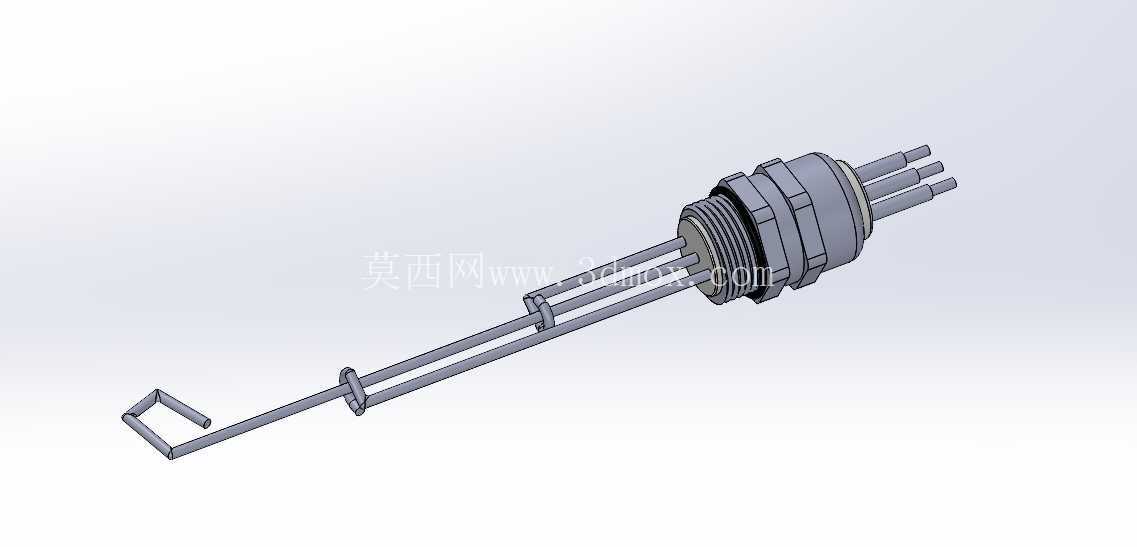

　　在工业流体测控场景里，这类插入式电极是液位监测回路里的核心接触式检测部件，常被布置在常压储液罐、蒸汽锅炉汽包、工业循环液槽、化工介质储罐的侧壁或顶部安装位，替代传统浮球式、电容式非接触检测方案，适配导电率满足阈值的各类水基介质、部分弱导电工艺流体的液位点位检测需求，也可根据绝缘结构调整适配非导电流体的点位触发逻辑。从结构设计逻辑来看，整个电极采用同轴分层装配思路，根部的外螺纹段是核心安装基准，加工时严格控制螺纹公差与密封面的平面度，安装时配合密封垫片即可实现与设备罐体壁面的静密封，无需额外焊接法兰座，能适配现有罐体预留的标准螺纹安装孔，减少现场改造的加工量。

　　电极的接插端位于安装座外侧，采用多芯独立绝缘结构，每根电极芯对应一个液位检测点位，接线端做了防呆结构设计，避免现场接线时出现点位错接，绝缘外壳选用耐温耐老化的硬质绝缘材料，能抵御安装现场的油污、粉尘、轻微腐蚀性气体侵蚀，长期在设备旁的高温高湿环境下也不会出现绝缘性能下降的问题。探入罐体内部的检测杆采用长直杆结构，根据检测点位的不同，每根电极探杆的长度做了差异化设计，最长的探杆对应低液位报警点位，中等长度对应补水泵启停控制点位，最短的对应高液位溢流报警点位，探杆端部做了折弯收边处理，避免安装或检修时尖锐端部划伤操作人员，同时探杆上设置的多个绝缘定位卡件，能避免长探杆在流体扰动下出现形变偏移，保证各检测端部的位置精度，不会因为探杆歪斜导致液位检测点位出现偏差。

　　从安装边界来看，设计时需要严格核对安装螺纹的规格与罐体壁厚的匹配度，探杆伸入罐体内部的长度要避开罐内的搅拌装置、加热盘管、进出液口的流体直冲区域，避免流体长期冲刷探杆导致探杆松动或者表面结垢影响检测精度；电极的安装角度优先选择垂直向下或者倾斜15度以内的安装方位，避免探杆水平安装时长期受流体冲击力出现根部疲劳断裂。实际工况应用中，这类电极的检测原理是依托液体的电导率导通回路，当液位上升接触到对应长度的电极端部时，电极与罐体壁面之间通过介质形成导通回路，控制系统接收到导通信号后即可触发对应的液位控制逻辑，比如低液位时启动补液泵、高液位时关闭补液阀、超高液位时触发溢流报警并联动切断进液管路阀门。

　　和非接触式的超声波、雷达液位计相比，这种接触式电极的结构更简单，抗现场电磁干扰能力更强，不会因为罐内蒸汽、粉尘、泡沫的影响出现检测误判，在中小容积的储液罐、小型蒸汽锅炉的液位控制场景里，检测稳定性远高于非接触检测方案，后期维护也更简便，只需要在设备定期检修时擦拭探杆表面的结垢，检查绝缘件的老化情况即可，不需要复杂的校准操作。建模过程中，需要重点还原安装螺纹的牙型细节、绝缘定位卡件的卡槽结构、探杆端部的折弯角度，还有接插端的芯位排布，这些细节直接影响后续做装配干涉检查时的准确性，比如安装座的六角拧动边尺寸要和标准扳手尺寸匹配，避免现场安装时没有适配的工具；探杆的直径选择要兼顾结构强度和介质导通灵敏度，过粗的探杆会增加材料成本且容易挂留介质残渣，过细的探杆在长期流体冲击下容易出现形变。另外，电极根部的密封槽尺寸要严格对应标准密封垫片的规格，槽深过浅会导致密封垫片压缩量不足出现渗漏，槽深过大会导致垫片过度压缩失去弹性，长期使用后出现密封失效。在不同的应用场景下，探杆的长度可以根据实际罐体的液位点位需求做调整，建模时将探杆长度设置为可参数化驱动的尺寸，后续适配不同规格罐体时只需要修改参数即可快速生成对应规格的模型，不需要重新绘制整体结构，能大幅提升同系列产品的设计效率。
