T300K LED灯光控制设备结构设计

做灯光项目的结构设计这么多年，见过不少控制设备的结构方案，这套T300K LED控制器的结构设计，算是把现场安装、接线运维、功能集成的需求都摸透了。先从实际应用场景说，这类控制器主要用在LED RGB装饰照明、像素点光源亮化、艺术灯光装置这类项目里，不管是商业体的外立面亮化、室内沉浸式空间的灯光控制，还是舞台临时灯光系统的搭建，都能见到这类设备的身影，现场工况往往比较复杂，有的装在弱电井里，有的挂在设备桁架上，还有的嵌在灯光控制柜内部，对结构的安装适配性、接线便利性、散热可靠性都有实打实的要求。

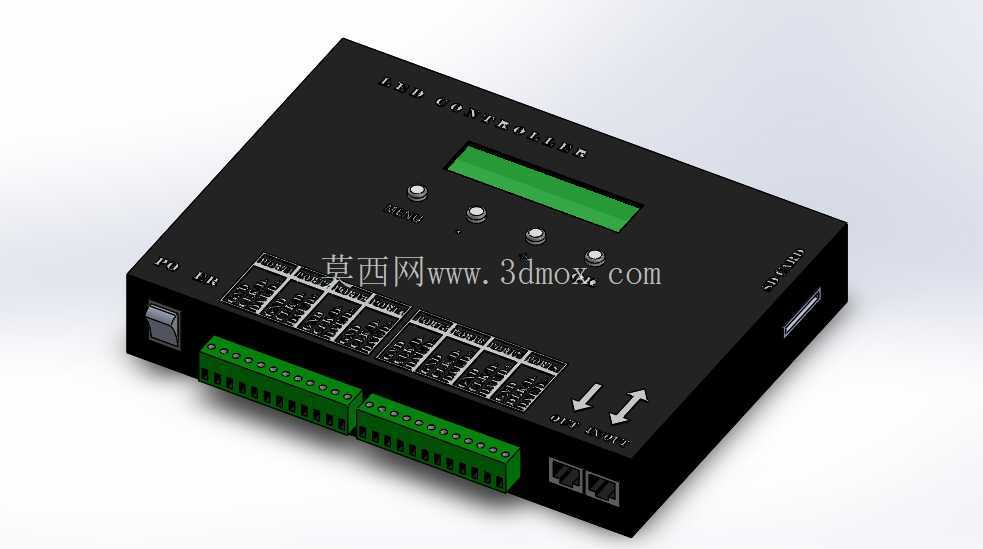

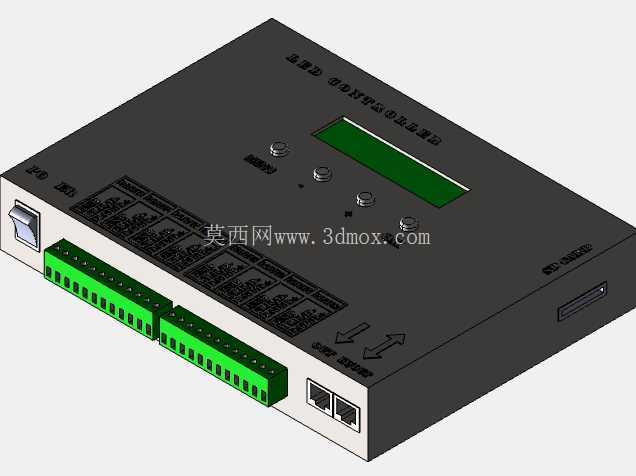

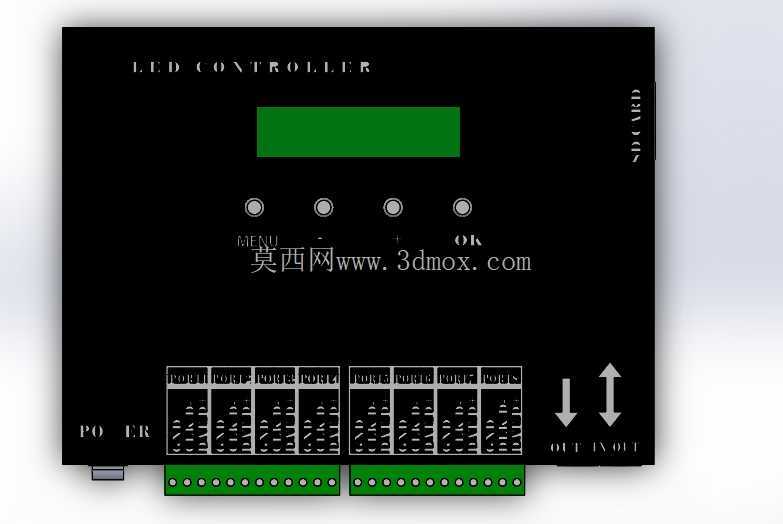

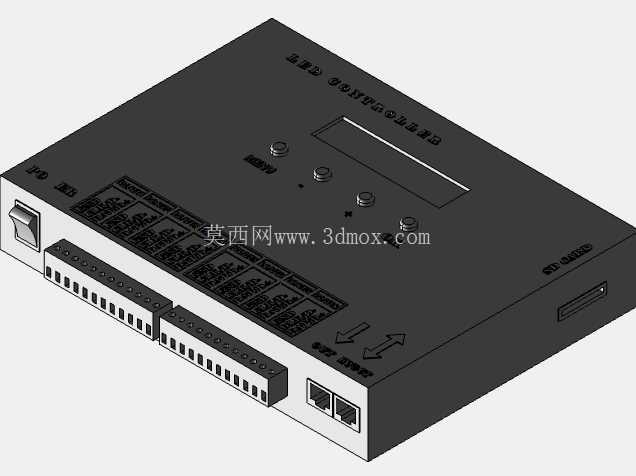

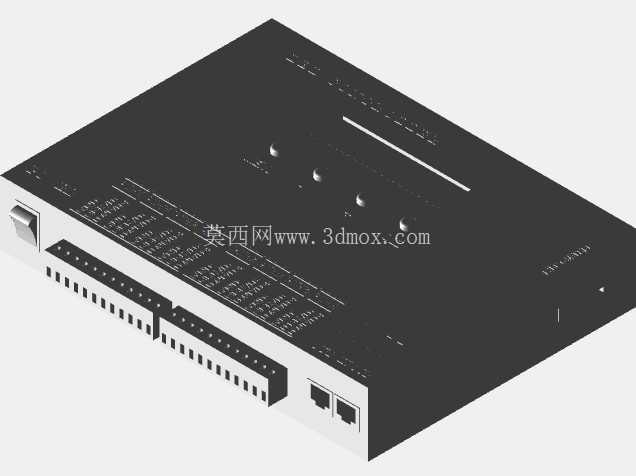

从功能特性的结构落地来看，设备正面上方预留了长条状的液晶显示窗口，下方对应排布四个操作按键，现场调试的时候不用外接电脑，就能直接在设备上查看参数、切换控制模式，操作区域的按键高度做了限位设计，避免安装或者搬运过程中误触。正面下半区是多组信号输出接线端口，对应多路LED负载的信号传输，端口旁做了清晰的丝印标识，现场接线的时候不用反复翻手册，能大幅减少接错线的概率。设备侧面靠下的位置布置了两排绿色的栅栏式接线端子，这类端子的优势是接线牢固，能适配不同线径的电源线和信号线，拧螺丝的时候不需要太大的操作空间，端子旁预留了走线的让位空间，就算是多股线压接冷压端子，也能顺利插入不会卡线。端子旁边设置了两个网线接口，支持联机级联，多台设备同步控制的时候不用额外布置复杂的转接线，接口旁印了方向指示箭头，现场插线的时候能快速区分输入输出方向，不会插反。设备另一侧预留了USB接口，方便导入灯光程序或者升级固件，接口做了内凹设计，避免插接头的时候突出设备太多，影响柜门关闭或者相邻设备安装。

再说到设计思路，整个外壳采用钣金折弯拼接的结构，表面做黑色哑光喷塑处理，既可以屏蔽部分外界电磁干扰，也能在长期使用过程中耐刮擦、不容易留指纹，适合工地现场的粗糙安装环境。外壳的边角做了小圆弧过渡，没有尖锐的直角，搬运安装的时候不会划伤施工人员的手。设备的安装孔位做了隐藏式设计，不管是壁挂安装还是导轨卡装，都能找到对应的固定点位，安装完成后螺丝不会突出外壳表面，整体外观更整洁。尺寸方面，整机的长宽高为170mm、230mm、40mm，这个厚度尺寸控制得比较合理，就算是装在标准的1U机柜层板上，上下预留少量通风空间就能满足散热需求，不会因为设备太厚导致柜门关不上，也不会占用太多柜内的安装空间，多台并排安装的时候，相邻设备之间只需要留几毫米的间隙就能顺利插拔接线，不会互相干涉。

从结构细节的考量来看，设备内部的PCB板固定柱都做了加高处理，让电路板和外壳底部留出足够的空隙，一方面是避免电路板底部的焊点直接接触金属外壳造成短路，另一方面也能让空气在设备内部形成流通通道，长时间运行的时候产生的热量可以通过外壳自然散出，不需要额外加装散热风扇，既减少了故障点，也避免了风扇运行的噪音影响对静音有要求的使用场景。显示窗口的位置做了透明视窗的卡槽，安装的时候直接把透明PC片卡进去就行，不用打胶固定，后期如果视窗刮花了更换也很方便。按键的位置和内部轻触开关的对位精度做了公差匹配，就算是外壳钣金有轻微的折弯误差，按键也能顺利触发，不会出现卡键或者按不动的情况。接线端子的固定位做了加强筋设计，现场接线拧螺丝的时候，就算用力稍大也不会把端子座压裂，能适应施工人员不同的操作力度。

很多刚入行的结构设计师做这类电控设备的时候，往往只盯着内部电路板的排布，忽略了现场安装的实际需求，比如接线的时候手伸不进去、接口位置太靠近设备边缘导致插头插不到位、安装孔位和常用的导轨尺寸不匹配等等，这些细节问题到了现场安装的时候都会变成大麻烦，要么要重新打孔，要么要额外加转接件，既耽误工期也增加成本。这套控制器的结构设计，在做三维建模的时候就把这些现场工况都考虑进去了，每个接口的位置、每个操作部件的高度、每个安装点位的尺寸，都对应了实际使用中的操作需求，比如接线端子的高度突出外壳表面一定距离，就算是手比较大的施工人员，也能顺利把螺丝刀伸进去拧紧螺丝；显示窗口的倾斜角度刚好匹配人站立操作时的视线高度，调试的时候不用弯腰凑太近就能看清屏幕上的参数；设备表面的丝印标识都做了耐磨处理，就算使用三五年，标识也不会被磨掉，后期运维的时候能快速识别每个端口的功能。

另外，设备外壳的拼接处做了卡扣加螺丝的双重固定，日常维护的时候拆开外壳检查内部元件很方便，拼接缝隙控制得很均匀，既不会因为缝隙太大进灰，也不会因为公差太小组装的时候卡壳。设备上的方向标识、端口标识都采用凹印加丝印的方式，不会因为经常擦拭或者磕碰就脱落，长期使用的辨识度很高。整体结构没有多余的装饰性设计，所有的外形特征都是为了功能服务，不管是批量生产的工艺性，还是现场使用的可靠性，都做了比较均衡的考量，对于做同类灯光控制设备结构设计的工程师来说，这个模型的结构排布、尺寸设定、接口布局都有不错的参考价值，能减少很多前期方案摸索的时间。
