斯巴鲁专用管路连接替换结构件

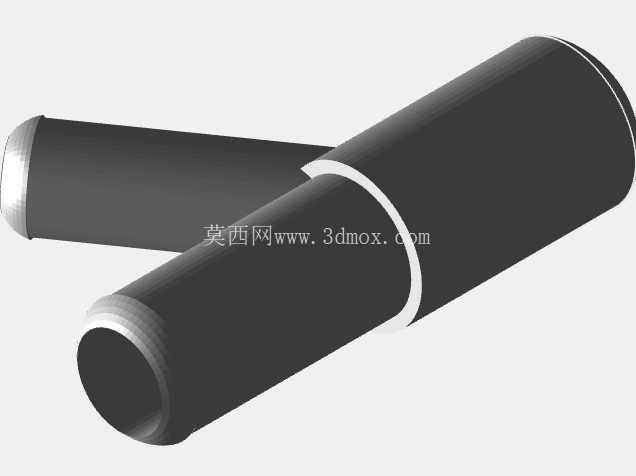

　　在汽车售后维修与改装场景中，车身附属管路的老化破损是高频出现的问题，尤其是常年处于温差变化、振动工况下的柔性管路连接段，很容易出现端部开裂、密封失效的情况，这类小部件的损坏往往不会直接造成核心总成故障，但会引发渗漏、部件固定松旷等次生问题，很多维修场景下找不到适配的原厂替换件时，就需要通过三维测绘逆向制作适配的替换结构。这款适配斯巴鲁车型的管路连接结构，最初的设计触发点就是原车配套的T型管路连接段在长期使用后出现端部破裂，拆解后发现原部件的壁厚在卡箍锁紧位置做的偏薄，长期受卡箍的箍紧力叠加行车过程中的管路振动，应力集中在壁厚过渡的位置，最终出现环状开裂。

　　设计过程中首先对原部件的残余结构做了全尺寸测绘，还原了两端插接段的外径公差、插接深度，以及中间连接段的过渡角度，考虑到原部件使用普通柔性材料耐温性能不足的问题，结构设计时特意在卡箍锁紧位置增加了1.2mm的壁厚加强环，避免锁紧应力直接作用在薄壁管段上，同时在插接段的端部做了15度的导入倒角，方便维修安装时快速插入对接管路，不需要额外涂抹润滑介质就能顺畅装配到位。从安装边界来看，整个结构的整体外轮廓没有超出原部件的安装空间，两端插接段的中心距和原部件保持完全一致，不需要改动周边的管路固定卡脚和走线位置，直接替换破损的原部件即可完成装配，不会和周边的车身覆盖件、线束产生运动干涉。

　　实际测试过程中，最初采用PETG材料做快速样件验证装配尺寸时发现，该材料在发动机舱的持续高温环境下会出现刚性下降、锁紧位置蠕变的问题，长期使用容易出现密封渗漏，因此最终的结构适配性优化时，特意调整了加强环的位置，让卡箍的锁紧力可以均匀分布在整圈接触面上，即使采用耐温性能更好的改性尼龙或者柔性TPU材料打印制作，也能保证锁紧后的密封可靠性，不会因为材料的轻微形变出现渗漏。这类小尺寸管路替换件的设计核心不在于复杂的结构造型，而是要完全匹配原车的安装尺寸边界，同时针对原部件的失效位置做针对性的结构强化，不需要改变原车的装配逻辑，维修人员可以按照原厂的装配流程直接替换安装，不需要额外做管路切割、转接等改动，大幅降低维修的时间成本。

　　从功能特性上来说，该结构除了承担两段管路的连通作用外，加强环的设计还能提升管路端部的抗振动能力，行车过程中管路随车身振动产生的摆动应力，会被加强环分散到更大的接触面积上，不会像原部件那样应力集中在壁厚最薄的位置，有效延长部件的使用寿命。在三维建模过程中，所有的尺寸公差都参考了汽车橡胶管路的插接配合标准，插接段的外径比对接管路的内径大0.3-0.5mm，保证装配后有足够的抱紧力，同时不会因为过盈量太大导致装配困难，过渡段的圆弧半径也和原部件保持一致，避免管路内部出现流道突变影响介质的流通效率。对于汽车维修领域的三维建模从业者来说，这类替换配件的设计不需要追求夸张的造型，核心是精准还原原部件的安装接口尺寸，同时找到原部件的失效根源做结构优化，让制作出来的替换件在适配性上不输原厂件，在耐用性上甚至能超过原厂的配套部件，解决维修过程中配件难找、等待周期长的实际问题。
