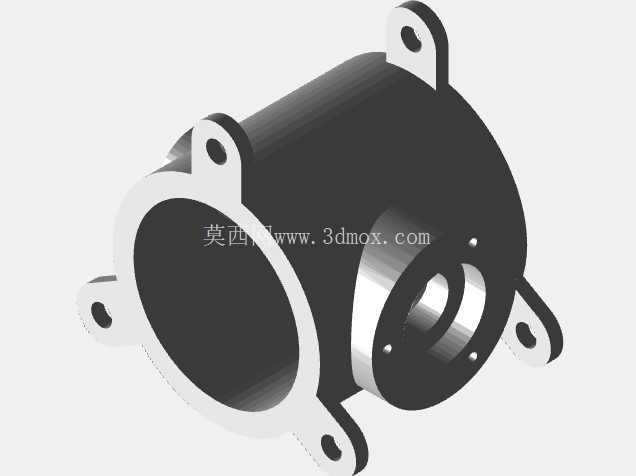

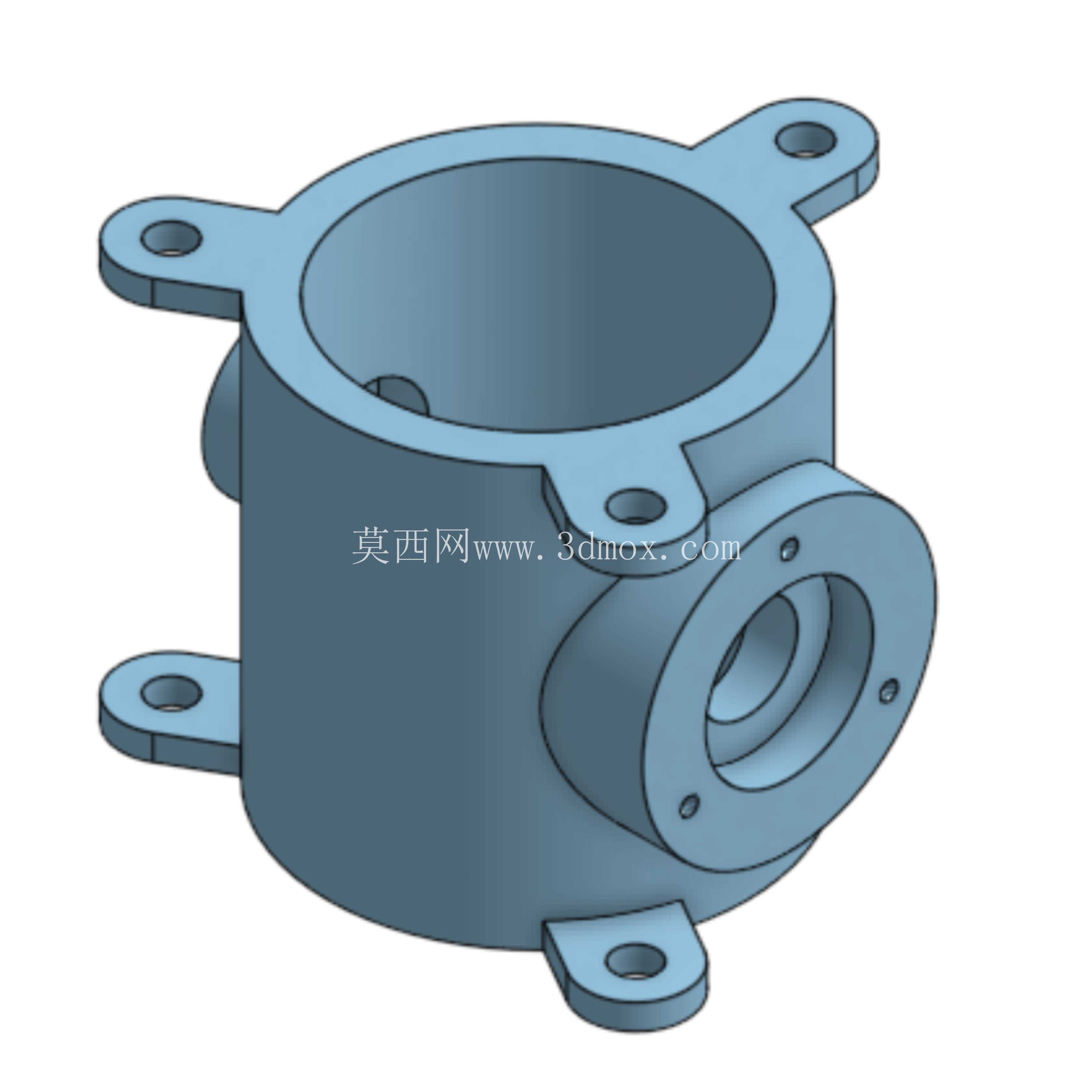

带多安装耳的工业三通流体阀壳体

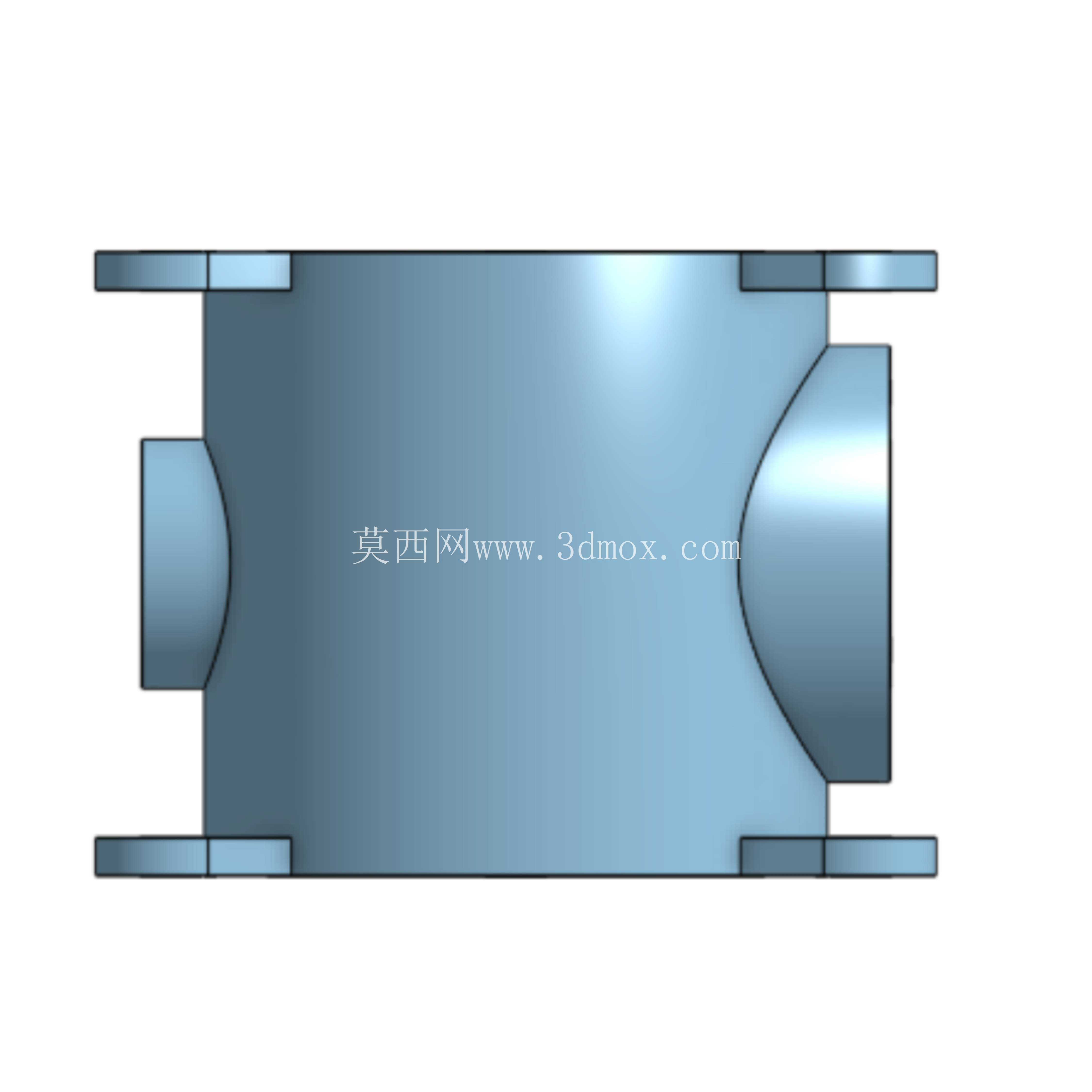

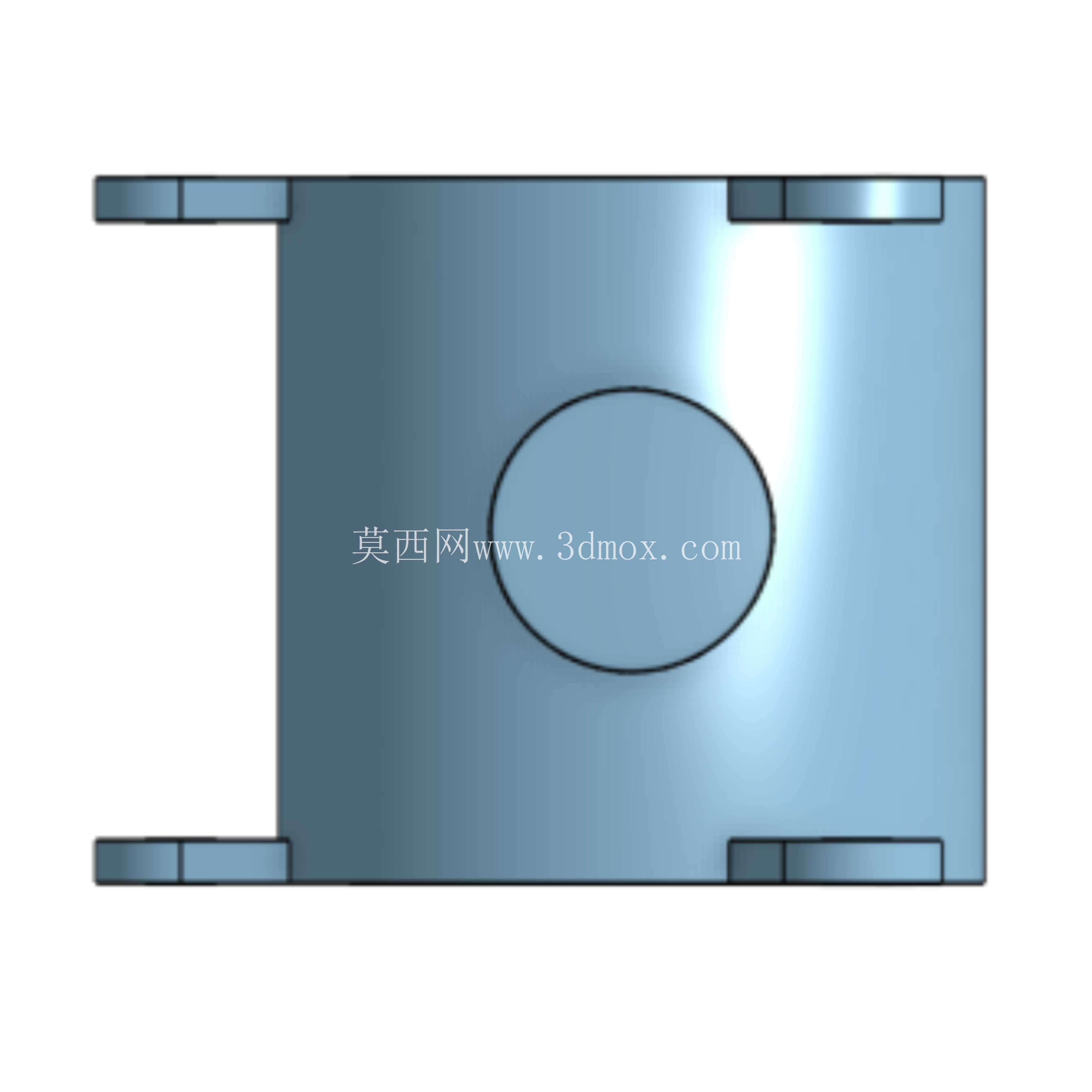

　　这款三通结构的阀体外构件，主要面向中小通径的工业流体管路分流、合流工况使用，常见于化工助剂输送支路、水处理设备管路切换、小型液压系统回路分配等场景，作为阀芯、密封组件的承载外壳，直接决定整套阀件的承压能力与安装适配性。从实际使用需求出发，壳体主体采用圆柱形腔体设计，相比异形腔体能够更均匀地分散内部流体压力，降低局部应力集中带来的开裂风险，腔体内部预留的台阶结构，可直接适配对应规格的阀芯衬套、密封胶圈的安装定位，无需额外加工定位槽，减少后续机加工工序。

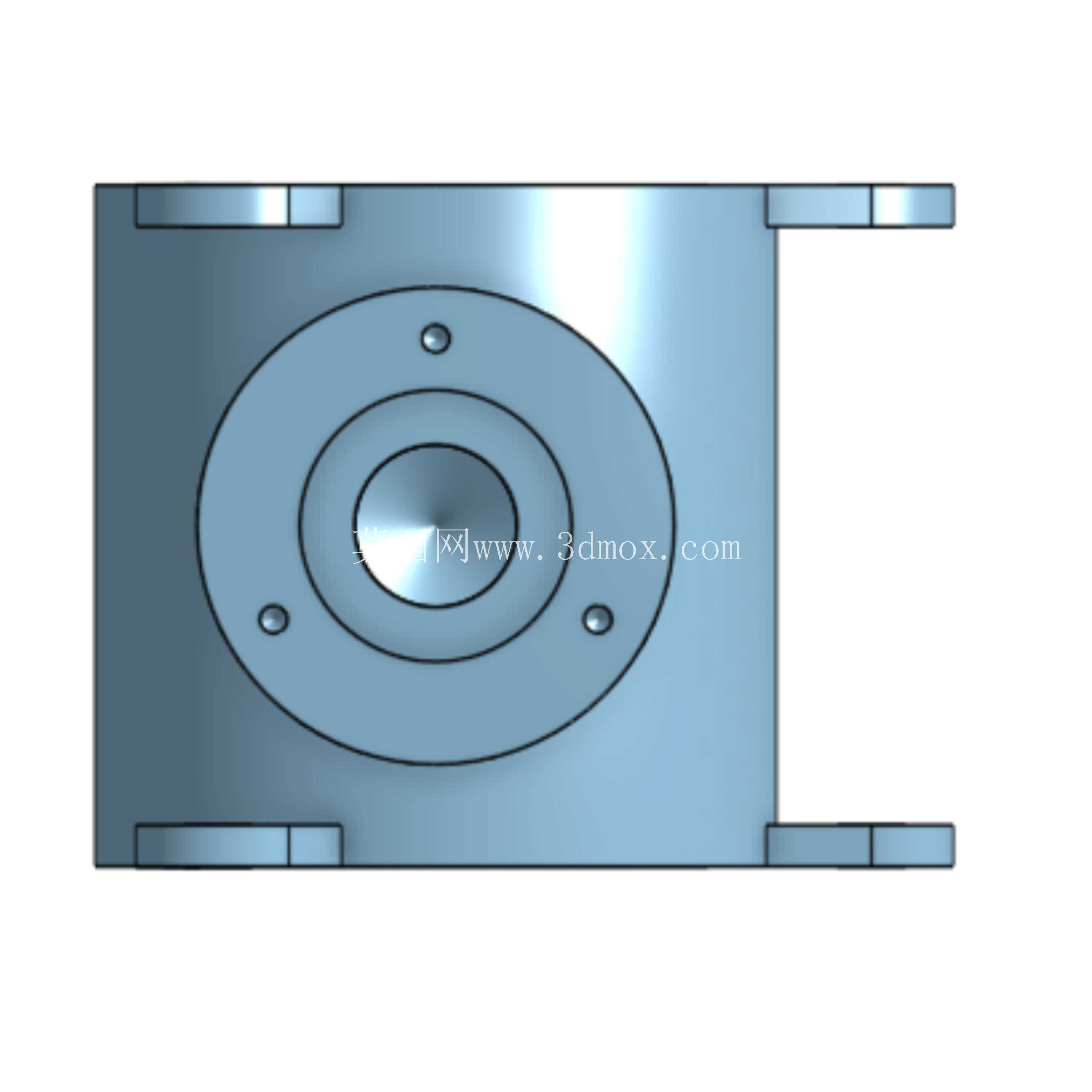

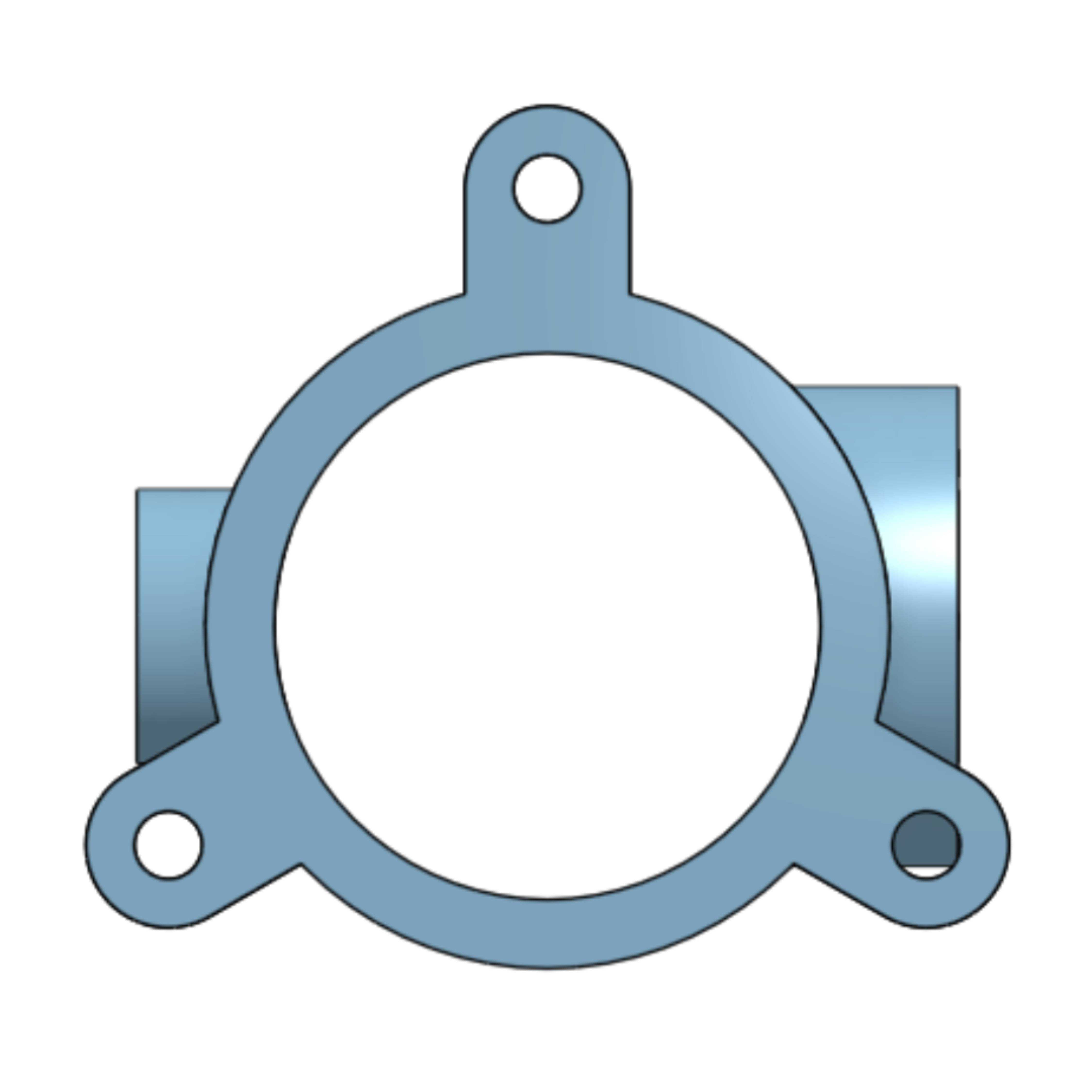

　　侧面的圆形连接法兰采用加厚凸台设计，法兰端面均匀分布螺栓孔，安装时可通过螺栓与对接管路的法兰盘紧密压合，配合端面的密封槽放置密封圈，能够保证液密连接的可靠性，避免带压流体出现渗漏，法兰与主体腔体的衔接位置做了圆弧过渡处理，可消除压铸成型时的冷隔缺陷，同时提升该位置的抗扭强度，避免管路安装受力时出现衔接处断裂的问题。上下及周向分布的带孔安装耳片，是这款壳体的核心安装结构，所有耳片的安装孔位同轴度、平面度都在建模阶段做了公差约束，耳片与主体连接位置设置了加强筋，能够在不额外增加整体壁厚的前提下，提升耳片的承重能力，安装时既可以通过耳片将整个阀件直接固定在设备支架、墙面基座上，也可以配合管夹实现悬空管路的辅助固定，适配不同的安装空间需求。

　　建模过程中，针对压铸工艺的成型特性做了针对性的结构优化：所有转角位置都设置了符合压铸要求的铸造圆角，避免锐角位置出现充型不满、应力集中的问题；壳体壁厚保持均匀过渡，避免壁厚差过大导致压铸后出现缩孔、变形缺陷；安装耳片的孔位都预留了后续机加工的余量，可根据实际安装需求进行铰孔加工，保证安装精度。从安装边界来看，主体腔体的外径尺寸适配常规DN25通径的阀件安装空间，侧面法兰的螺栓孔分布圆直径符合对应压力等级的法兰标准，周向耳片的外伸尺寸控制在合理范围，不会与周边管路、设备构件产生干涉，安装时无需对周边设备进行额外改造。

　　在流体控制组件中，这款壳体不仅要承受内部流体的持续压力，还要耐受输送介质的轻微腐蚀，因此结构设计时在腔体内部预留了防腐涂层的喷涂空间，内壁光滑无死角，可避免介质残留堆积，降低长期使用后的堵塞风险。对于设备选型人员来说，这款壳体的安装孔位标准化程度高，可直接替换同规格的老旧三通阀壳体，无需重新设计安装支架；对于三维建模从业者来说，该模型的结构特征覆盖了压铸类壳体的典型设计要点，包括法兰连接结构、安装耳加强结构、壁厚均匀控制、工艺圆角处理等内容，可作为同类流体配件建模的参考范例，建模时可通过抽壳、阵列、凸台拉伸等特征快速完成结构搭建，同时可根据实际使用的压力等级调整壁厚、法兰厚度、耳片尺寸等参数，快速衍生出不同通径、不同压力等级的同系列阀壳模型。
