带侧通接口双法兰连接式阀体结构

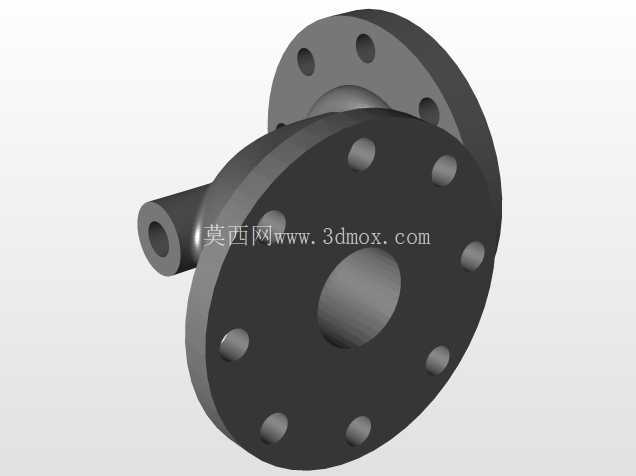

　　在工业流体输送管网、工艺介质循环系统以及小型设备的流体通断控制场景中，这类带侧通接口的双法兰阀体是管路改向、支路分流场景下的常用核心部件。不同于常规直通式阀体的单一流向设计，该阀体在主通径的侧部额外设置了小通径接口，可直接实现主管路与支路的连通，无需额外加装三通接头，能有效减少管路连接节点，降低介质泄漏的潜在风险点，在紧凑型管路布局、设备内部狭小空间的流体回路搭建中优势明显。从结构设计逻辑来看，该阀体采用双侧法兰对接的主连接形式，两个法兰端面均布螺栓过孔，安装时可通过螺栓组与对应管路法兰实现刚性连接，法兰端面的密封面可适配非金属平垫片或金属缠绕垫片，满足不同压力等级、不同介质特性下的密封要求。

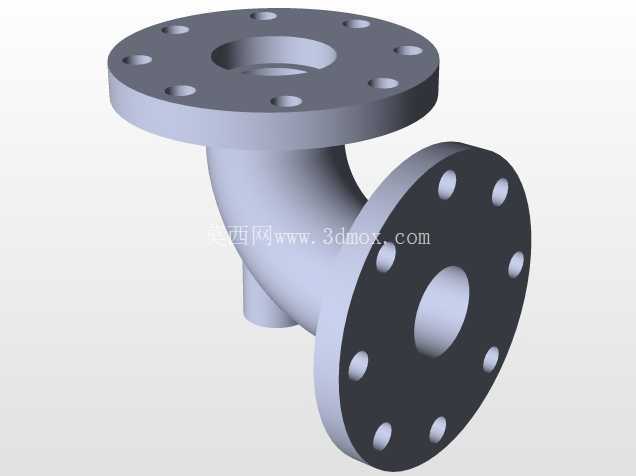

　　主通径为轴向贯通设计，侧部接口为外伸式短管结构，短管端部可根据实际安装需求适配法兰连接、螺纹连接或者快装接头，灵活对接支路管路、压力检测元件或者排空管路。建模过程中，首先需要确定主通径的公称尺寸与对应法兰的标准参数，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰密封面形式等，确保与常规管路配件具备互换性；侧部接口的位置需要结合主阀体的壁厚分布确定，避免接口根部与主腔体的过渡区域出现壁厚突变，防止承压状态下产生应力集中。阀体主体采用回转体加侧伸结构的组合设计，主腔体与侧接口的过渡区域做了圆弧过渡处理，既可以降低介质流经该区域时的局部阻力，减少紊流产生的概率，也能优化结构受力状态，避免长期承压运行时出现疲劳裂纹。

　　从安装边界来看，该阀体的轴向总长度由两侧法兰的外端面间距决定，径向最大尺寸为法兰外径，侧部接口的外伸长度需要根据实际安装空间预留足够的操作余量，避免与周边管路、设备结构产生干涉。在实际应用中，这类阀体可适配水、油气、低腐蚀性化工介质等多种流体工况，根据选用的材质不同，可覆盖低压到中压的常规工作压力区间，既可以作为管路分流的固定连接件使用，也可在内部加装阀芯组件后作为三通控制阀的阀体主体，实现不同支路的流量调节与通断控制。建模时对法兰螺栓孔的位置度、主通径与侧接口的同轴度、各密封面的平面度都做了参数化约束，方便后续根据不同的公称压力、通径规格进行参数调整，快速衍生出不同参数的同系列阀体模型，适配不同的项目设计需求。

　　阀体的壁厚设计结合了常规承压容器的壁厚计算标准，在满足强度要求的前提下尽可能控制整体重量，侧接口与主腔体的连接位置做了局部加厚处理，应对该区域的应力集中问题，法兰背面与主阀体的过渡位置设置了加强斜度，提升法兰连接的刚性，避免螺栓紧固时法兰产生形变影响密封效果。
