工业自动化设备用高精度固定夹结构

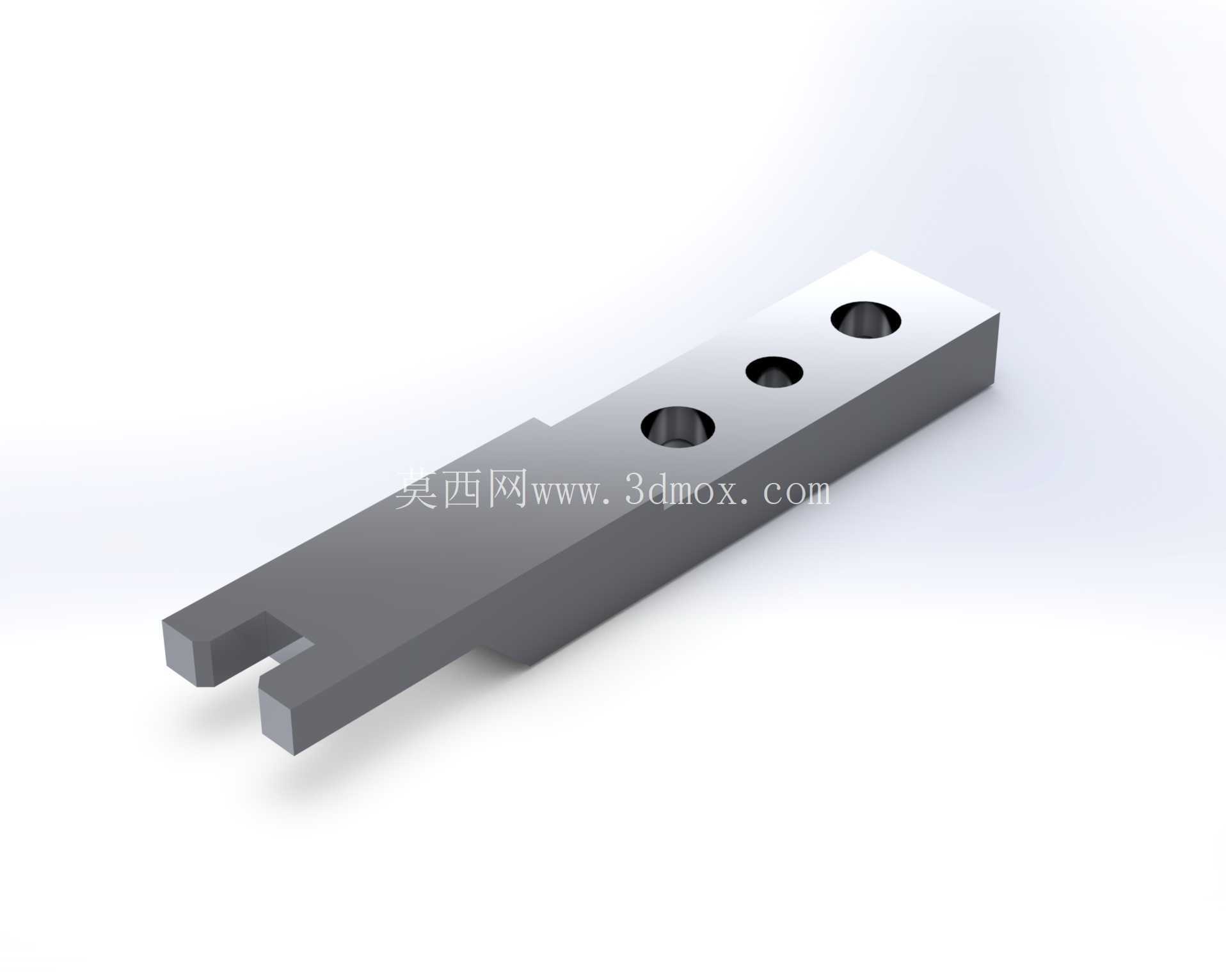

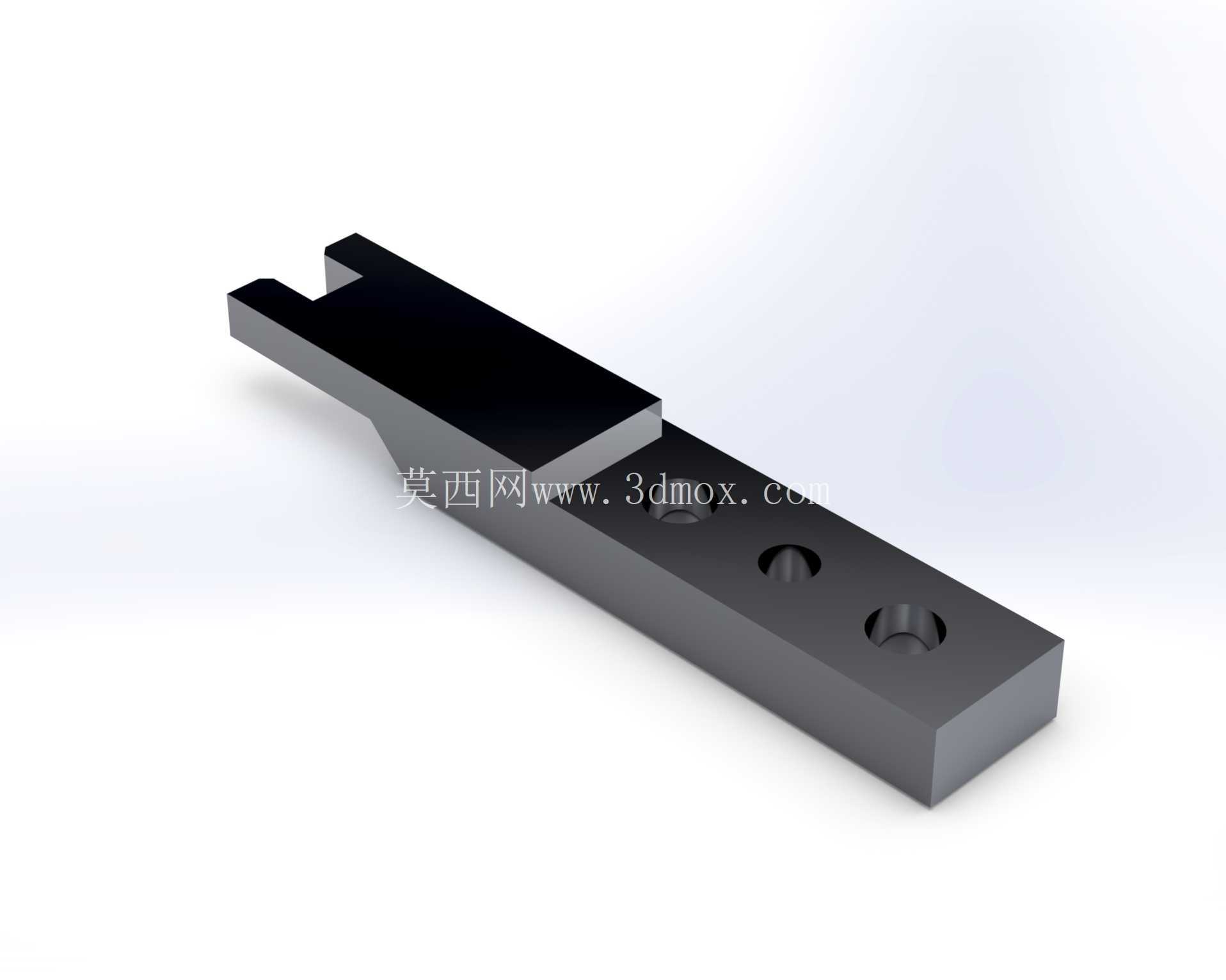

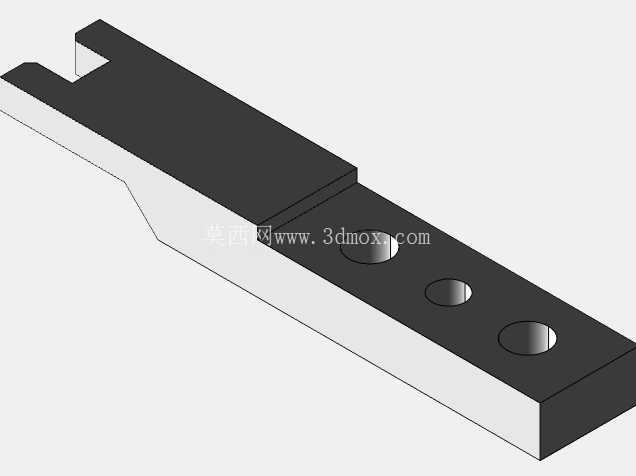

在工业自动化生产线的工位布局中，这类固定夹常被部署在工件移栽、压装、检测工位的载具基座上，承担待加工工件的侧向定位与刚性支撑作用，尤其适配小型压铸件、机加工件在工序流转过程中的快速装夹需求，避免工件在CNC加工、尺寸检测、组件压合过程中出现位移偏差。从实际使用场景来看，这类零件多安装在自动化设备的安装基板上，通过三个沉头孔完成与基座的锁附固定，前端的叉型开口直接与工件的定位凸台配合，当工件到位后，固定夹的支撑面与工件基准面完全贴合，抵消加工过程中刀具切削、压头施压带来的侧向力与轴向冲击力，保证加工基准的一致性。

设计这类零件时，首先要匹配安装工位的空间边界，零件整体为长条式矩形结构，厚度方向的尺寸需要适配基座的安装槽深度，避免突出过高与周边移栽机械手的运动轨迹产生干涉，三个安装孔的孔位间距严格按照设备基座的标准孔距设计，保证安装时无需额外扩孔或调整位置，直接采用内六角圆柱头螺钉即可完成锁附，沉头孔的深度设计刚好容纳螺钉头部，保证零件安装后上表面无突出结构，不会刮蹭经过的工件表面。前端的叉型开口尺寸需要与待固定工件的定位凸台做公差配合，单边预留0.02mm的间隙，既保证工件能够顺利滑入定位位置，又不会因为间隙过大导致定位偏移，开口处的倒角设计采用C0.5的工艺倒角，去除加工毛刺的同时，引导工件快速对位，减少工件上料时的卡滞概率。

从功能特性来看，零件的主体支撑面平面度要求控制在0.01mm以内，表面粗糙度达到Ra1.6，保证与工件接触时能够完全贴合，不会因为接触面不平导致工件装夹倾斜，三个安装孔的位置度公差控制在0.02mm以内，保证零件重复安装时的位置精度，避免每次更换备件后需要重新校准工位坐标。零件的材质选用常用的45号钢，整体进行调质处理达到HB220-250的硬度，兼顾刚性与韧性，在频繁承受装夹冲击力的场景下不会出现断裂或变形，表面做发黑处理，提升车间环境下的防锈能力，延长零件的使用寿命。

在实际建模过程中，需要重点关注安装孔的沉头深度与螺钉规格的匹配性，避免出现螺钉锁附后突出或者沉头过深导致螺钉锁附力不足的问题，叉型开口的根部需要做R0.5的圆角过渡，避免应力集中导致零件在长期受力后出现根部开裂的问题，零件的所有锐边都需要做倒钝处理，避免装配过程中划伤操作人员或者工件表面。这类固定夹的适配性较强，除了压铸工位的工件固定外，经过尺寸调整后也可用于电子零部件组装、小型五金件冲压等工位的工件定位，只需要调整前端开口的尺寸与安装孔的孔距，即可快速适配不同规格的工件装夹需求，在自动化设备的工装设计中属于通用性较强的基础定位零件，建模时保证尺寸参数的可调整性，能够大幅缩短同类工装的设计周期，减少重复建模的工作量。

在安装边界的考量上，零件安装后需要保证前端开口的中心与工件的定位中心同轴度误差不超过0.03mm，零件底部与安装基座的接触面需要保证平整，无凸起或凹陷，避免锁附后零件出现翘曲，导致支撑面倾斜，影响工件的定位精度。在实际加工过程中，这类零件采用CNC铣削工艺一次装夹完成所有面的加工，减少二次装夹带来的形位公差误差，加工完成后需要对平面度、孔位精度进行检测，合格后才可投入设备使用，避免因为零件本身的精度问题导致整工位的加工不良率上升。
