90度方形法兰弯管接头结构设计

在工业流体输送系统的管路布局中，受设备安装空间、走向排布限制，经常需要用到转向类管路连接件，这款90度方形法兰弯管就是针对直角转向管路场景设计的连接件，主要用于液压系统、给排水管路、气动输送管线、化工介质输送管路中需要做90度转向且采用法兰对接的安装位置，相比螺纹连接的弯头，法兰连接的形式密封性能更稳定，可承受更高的管路压力，也便于后期管路的拆装维护，不需要转动整段管路即可完成接头的拆卸更换。

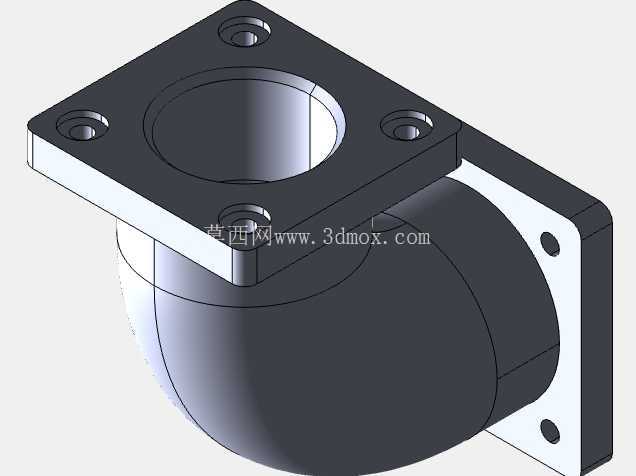

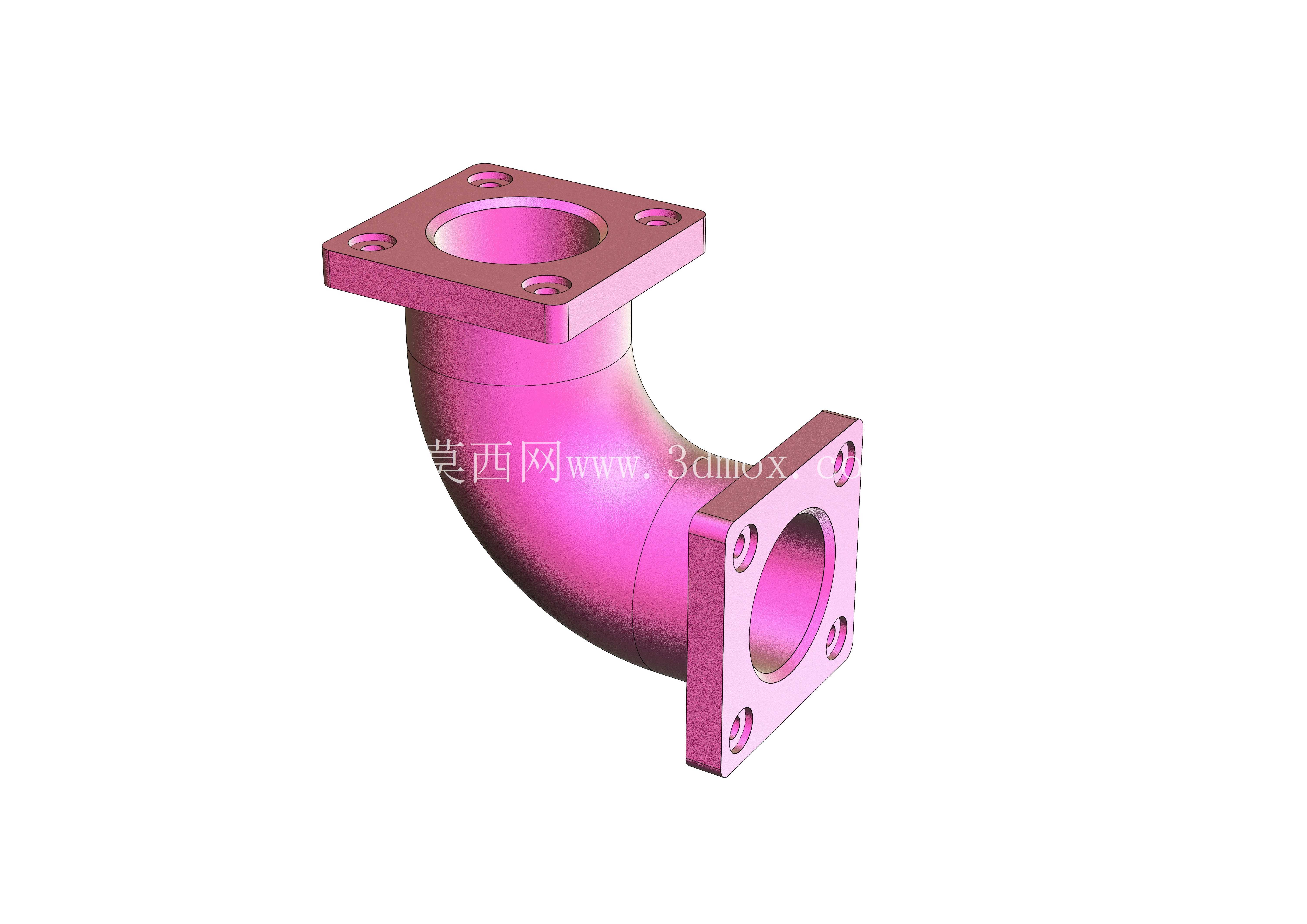

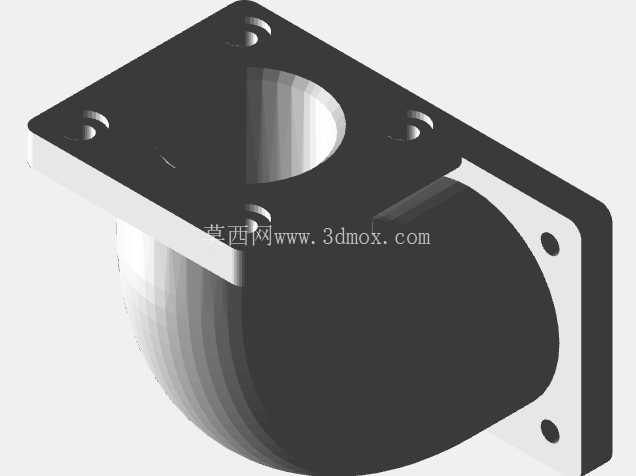

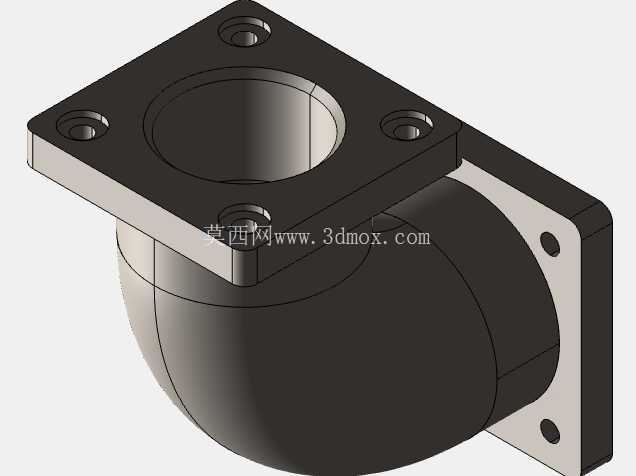

从结构设计逻辑来看，这款弯管采用等通径设计，两端的方形法兰盘与中间的弧形弯管段为一体化结构，避免了拼接结构带来的焊缝泄漏风险，弯管段的弯曲半径参考常规管路流体阻力要求设置，既不会因为弯曲半径过小造成流体转向时阻力陡增、介质在弯管处形成紊流冲蚀管壁，也不会因为弯曲半径过大造成整体结构占用安装空间过多，适配大多数紧凑布局的设备内部管路安装需求。两端的方形法兰盘上均设置了四个对称分布的安装螺栓孔，孔位采用对称公差设计，安装时不需要区分法兰的旋转方向，四个螺栓孔的位置度公差控制在0.1mm以内，保证对接时螺栓可以顺利穿入，不会出现孔位错位需要强行铰孔的情况，法兰的密封面采用平面密封形式，可适配橡胶垫片、金属缠绕垫片等多种常规密封垫片，满足不同压力等级、不同输送介质的密封需求。

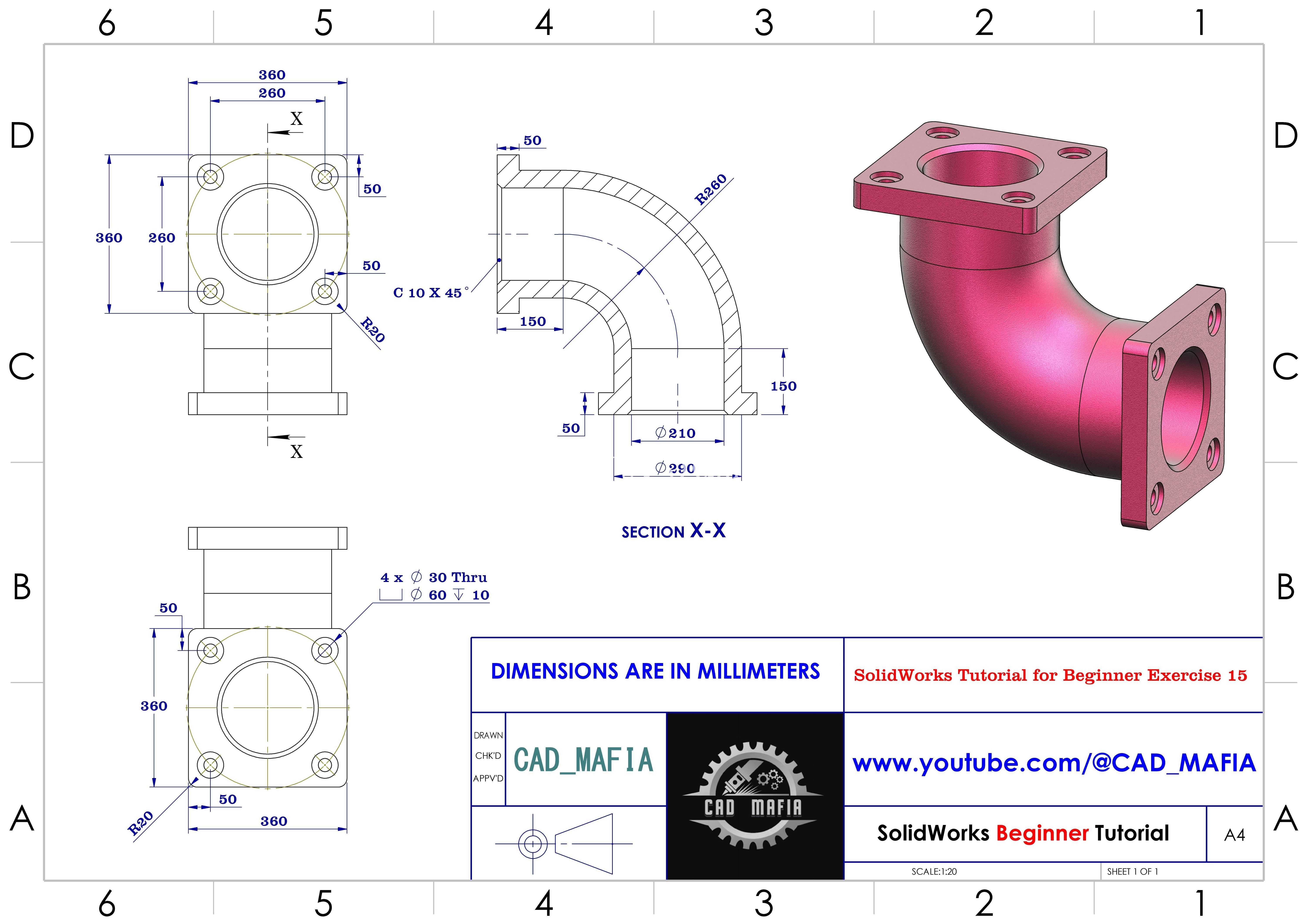

在安装边界尺寸上，这款弯管两端法兰的端面到弯管中心线的垂直距离保持一致，属于等距偏心弯头，安装时可以直接贴齐设备的安装立面或者相邻管路的法兰端面，不需要额外计算偏移量，两端法兰的螺栓孔中心距按照通用方形法兰的标准规格设置，可直接与同规格的方形法兰阀门、泵体接口、设备腔体接口直接对接，不需要额外加工过渡转接件。弯管的管壁厚度根据常规中低压管路的承压要求计算取值，既保证足够的结构强度，在1.6MPa的工作压力下不会出现管壁变形、开裂的情况，也不会因为管壁过厚造成整体重量过大，增加管路的支撑负载。

实际应用中，这类方形法兰弯管常被用在小型液压站的阀块接口转向、水处理设备的罐体管路连接、自动化生产线的气动管线排布、小型压铸设备的冷却水路连接场景，相比圆形法兰的弯头，方形法兰的安装占用空间更小，四个螺栓的锁紧力分布更均匀，在安装空间狭窄的设备内部，只需要预留扳手拧动四个角螺栓的操作空间即可完成安装，不需要像圆形法兰那样预留整圈螺栓的操作空间，对于设备内部紧凑布局的适配性更好。设计过程中，弯管的内壁做了顺滑过渡处理，法兰与弯管的连接位置没有直角台阶，介质流经时不会出现滞留区，对于输送带有少量颗粒的介质或者粘性介质时，不容易出现介质沉积堵塞管路的情况，长期使用的管路流通稳定性更好。法兰盘的背面与弯管连接位置设置了小尺寸的过渡圆角，避免应力集中，在管路受到外力震动或者压力冲击时，连接位置不会因为应力集中出现开裂失效，提升整个管路连接的抗疲劳性能。

在建模逻辑上，这类零件的设计通常先绘制两端法兰的安装基准面，确定两个垂直方向的管路中心轴线，再通过扫描特征生成弯管的基础实体，之后拉伸生成两端的方形法兰盘，通过孔向导特征生成螺栓安装孔，最后对所有锐边做倒圆角处理，对密封面做平面度的公差要求标注，保证加工后的密封面平面度满足密封要求，不会因为密封面翘曲出现垫片压不实泄漏的问题。安装时需要注意，两端法兰的垫片要居中放置，四个螺栓要采用对角分次锁紧的方式，避免单个螺栓锁紧力过大造成法兰面倾斜，影响密封效果，管路支撑位置要尽量靠近弯管位置，减少弯管处承受的管路悬臂重量，避免长期受力造成法兰面变形。
