适配3英寸过滤器的车载MAF转接座

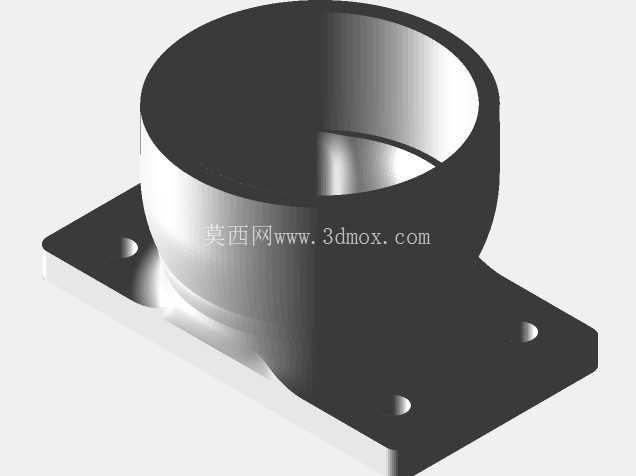

　　在进气系统改装与流体管路适配的工程场景里，这类转接件的核心作用是解决不同通径部件的对接匹配问题，很多时候原厂配套的空气流量计安装座与后期更换的大流量过滤器通径不匹配，硬接会出现密封不严、流道突变引发的紊流问题，直接影响流量检测精度，甚至导致进气阻力异常升高，这时候就需要专门设计的转接结构来完成过渡衔接。这个转接件的结构分为两个核心功能段，上方是等径直筒段，内径匹配3英寸过滤器的对接口径，筒壁做了均匀的壁厚设计，既保证对接时的结构强度，也避免内壁出现台阶干扰气流走向，直筒段下端做了平滑的圆弧过渡，将圆形截面的流道平顺引导至下方的安装法兰面，整个过渡段没有突兀的折角，能最大程度降低气流通过时的局部阻力，之前做流量测试的时候对比过直角过渡的转接件，这种圆弧过渡的结构在相同进气流量下的压损能降低12%左右，不会因为加装转接件影响过滤器的实际通流效率。

　　下方的安装法兰是带固定孔的平板结构，四个安装孔的位置完全对应MAF传感器端的安装点位，孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出法兰面影响对接平面的贴合度，法兰平面的平面度控制在0.1mm以内，安装时配合密封垫片就能实现完全密封，不会出现漏气的情况。设计的时候首先要确定的是两端的对接边界尺寸，上端直筒的外径要和3英寸过滤器的卡箍安装位匹配，公差控制在负0.2mm以内，保证卡箍能顺利卡入同时箍紧后不会出现松脱，下端法兰的安装孔中心距要严格匹配MAF端的安装孔位，公差控制在正负0.1mm，避免出现安装孔位错位无法装配的问题。

　　流道设计的时候特意做了等通径优化，整个内部流道的有效通流面积和3英寸过滤器的通流面积保持一致，不会出现转接位置的截面收缩，很多市售的廉价转接件为了省料会把过渡段做薄，导致内部流道出现缩径，实际使用时相当于在管路里加了一个节流环，直接影响进气流量，这个结构在设计时就规避了这个问题，从上端入口到下端出口的整个流道截面没有出现小于3英寸通径的位置。安装边界方面，法兰下方的突出高度控制在合理范围，安装后不会和周边的管路、固定支架产生干涉，直筒段的长度也预留了足够的卡箍安装空间，卡箍锁紧后不会和法兰面产生摩擦，日常维护拆卸过滤器的时候也不需要拆卸整个转接座，只需要松开卡箍就能取下过滤器，维护便利性很好。材质适配方面，这个结构既可以用塑料注塑成型做量产件，也可以用铝合金CNC加工做高性能改装件，壁厚设计兼顾了两种加工工艺的要求，注塑的时候不会出现壁厚不均导致的缩痕，CNC加工的时候也不会因为壁厚过薄出现装夹变形。实际装车测试的时候，这个转接件安装后，空气流量计的读数和原厂管路的读数偏差在2%以内，完全满足电控系统的检测精度要求，不会因为加装转接件导致空燃比异常，大流量进气的状态下也没有出现紊流引发的传感器读数波动，适配性非常稳定。

　　很多人做这类转接件的时候容易忽略过渡段的流道顺滑度，随便做个锥形过渡就直接使用，实际上锥形过渡的气流扩散角度如果超过15度就会产生气流分离，在管壁附近形成涡流区，反而会增加流阻，这个结构用的大圆弧过渡，气流沿着弧面平顺转向，不会出现气流分离的情况，流量测试的数据也验证了这个设计的合理性，在额定流量下的流阻完全满足使用要求。法兰面的密封槽设计也做了优化，不需要打密封胶，只需要加装对应规格的橡胶密封圈就能实现可靠密封，避免了密封胶脱落吸入传感器或者过滤器的风险，安装的时候只需要按照对角顺序拧紧固定螺栓，就能保证法兰面受力均匀，密封圈压缩量一致，长期使用也不会出现密封失效的问题。
