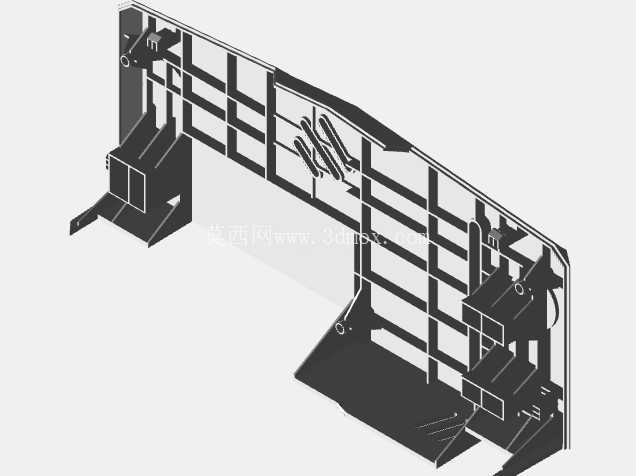

火炮大黄蜂设备后底壳支撑结构

　　该后底壳结构属于设备尾部承载支撑类构件，主要应用在需要兼顾内部器件防护与框架承载的专用设备尾部区域，日常运行中承担两方面核心作用：一方面作为尾部外覆盖件隔绝外部杂物、飞溅碎屑对内部安装器件的侵入，另一方面通过自身框架式的筋条布局，为尾部挂载的功能模块提供稳定的安装基准，避免设备运行过程中产生的振动传导到精密器件上引发连接松动。从结构设计逻辑来看，整体采用框格镂空的布局形式，没有采用整块实体板材的设计，核心是在保证整体结构刚度的前提下尽可能降低构件自重，同时给内部器件预留出足够的散热流通空间——框格的筋条走向完全顺着设备运行时的受力传导路径布置，在安装点位、受力集中的拐角位置都做了局部加厚与圆角过渡处理，避免应力集中引发的结构开裂。

　　构件两端设置的弯折支脚是核心安装定位边界，支脚上预留的安装孔位公差配合精度直接决定整个后底壳与设备主体的装配贴合度，设计时支脚的弯折角度经过反复校核，保证装配后整个壳体平面与设备主体安装面的平行度控制在合理公差范围内，不会出现局部翘曲、装配间隙不均的问题。两侧对称布置的挂载凸台用于固定尾部外接的功能组件，凸台的安装面做了铣平处理，保证挂载组件安装后基准面贴合紧密，不会出现安装偏斜；凸台内部的加强筋与主框架的纵向筋条连为一体，将挂载组件的重量直接传导到主承力框架上，避免凸台单独受力出现断裂。

　　中间区域的框格尺寸并非统一规格，而是根据内部对应位置的器件尺寸做了差异化设计：对应大尺寸器件的位置框格跨度更大，给器件预留足够的安装与维护操作空间；对应需要固定走线、小型附属件的位置，框格上预留了对应的卡扣安装位，方便内部线束的固定梳理，避免设备运行过程中线束晃动与框架产生磨损。从安装边界来看，整个构件的外轮廓尺寸完全匹配设备尾部的安装空间，边缘的止口结构与设备主体的卡槽配合，装配后可以实现周向的定位，不需要额外增加过多的定位紧固件就能保证装配位置准确；底部的承托边做了外翻处理，既可以提升边缘的结构强度，避免安装过程中边缘划手，也能在装配时起到导向作用，方便快速对准安装孔位提升装配效率。

　　在实际工况适配方面，这种框架式的壳体结构相比封闭式壳体，在户外多尘环境下使用时，不会因为内部温度变化产生凝露积水，空气可以顺着框格自然流通带走内部器件产生的热量，降低内部器件因为散热不良出现故障的概率；同时镂空结构也方便日常维护时直接观察内部器件的连接状态，不需要完全拆下整个壳体就能完成常规的检查与紧固操作。设计过程中针对受力薄弱的位置做了专门的优化：比如两侧支脚与主框架连接的位置，增加了斜向加强筋连接支脚与主框架的横向筋条，将支脚承受的装配应力分散到更大范围的框架结构上，避免长期受振动影响出现支脚断裂的问题；框格筋条的截面采用带拔模斜度的设计，既适配压铸成产的工艺要求，也能在不增加过多重量的前提下提升筋条的抗弯折能力。整个构件没有多余的装饰性结构，所有的结构特征都服务于承载、安装、散热、装配的实际功能需求，每一处筋条的布置、每一个安装点位的设置都对应实际的工况使用要求，没有冗余设计。
